Wolf Paket Brennwertzentr. CGS-2-20/150R Regelung BM-2, Set vormontiert, Aufputz
5.537,55 €*
% UVP: 10.448,20 €* (47% gespart)Bestellware, Lieferzeit: 8-10 Tage
5.537,55 €*
% 10.448,20 €* (47% gespart)Produktinformationen "Wolf Paket Brennwertzentr. CGS-2-20/150R Regelung BM-2, Set vormontiert, Aufputz"
Wolf CGS-2-20/150R Paket – Gasbrennwertzentrale mit Rohrwendelspeicher
Beschreibung:
Die CGS-2-20/150R ist eine Gasbrennwertzentrale mit Hochleistungs-Rohrwendelspeicher in modularer Bauweise. Sie ist für den Betrieb mit Erdgas E, LL oder Flüssiggas geeignet und werkseitig auf Erdgas eingestellt. Eine Umstellung auf Flüssiggas ist möglich.

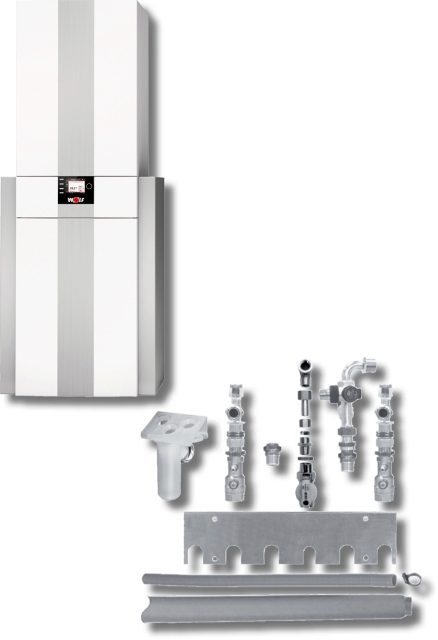

Paketbestandteile
-
1 x Gasbrennwert-Zentrale CGS-2-20/150R mit Hochleistungs-Rohrwendelspeicher
-
1 x Anschluss-Set Verrohrung Aufputz vormontiert
-
1 x Bedienmodul BM-2, inkl. Außenfühler schwarz für Regelungssystem WRS
Fabrikat: Wolf GmbH
Artikelnummer: 8615016F01
Hauptmerkmale
-
Leistungsregelung:
-
Modulierend ab 1,8 kW
-
Gasadaptive, selbstkalibrierende Verbrennungsregelung
-
Normnutzungsgrad bis 110% (Hi) / 99% (Hs)
-
-
Warmwasserkomfort:
-
Gesteuerte Speicherladung für maximale Brennwertnutzung
-
Rohrwendelspeicher 145 L – ca. 200 L Wasser bei 40 °C in 10 Min.
-
Leistungskennzahl NL = 1,4–1,8
-
Wärmeverluste: 1,47 kWh/24 h
-
-
Betrieb & Wartung:
-
Geschlossene Brennkammer, raumluftabhängig/-unabhängig
-
Drehzahlgeregelter Ventilator
-
Heizwasser-Wärmetauscher ausschwenkbar
-
Leichte Abgasmessung von außen
-
Warnmeldung bei niedrigem Wasserdruck
-
-
Installation & Steuerung:
-
Kompakt, modulartig trennbar (35 + 80 kg)
-
Speicherladung über robuste Heizschlange für kurze Aufheizzeit
-
Vorbereitet für LAN/WLAN-Modul ISM-7i
-
Bedienung über BM-2 oder optional AM-Modul
-
Integriertes 3-Wege-Umschaltventil
-
-
Sicherheit & Umwelt:
-
Abgas-Rückströmsicherung nach DVGW G635
-
Niedrige CO-/NOx-Emissionen, Blauer Engel RAL UZ61
-
Max. Heizwasserdruck: 3 bar, Warmwasser: 10 bar
-
Schutzart IPX4D
-
Technische Daten (CGS-2-20/150R)
| Merkmal | Wert |
|---|---|
| Nennwärmeleistung (80/60°C) | 3,8–18,9 kW |
| Nennwärmeleistung (50/30°C) | 4,4–20,4 kW |
| Nennbelastung | 22,2 kW |
| Abgastemperatur | 70/50°C (80/60°C), 30/25°C (50/30°C) |
| Warmwasserspeicher | 145 L |
| Warmwasserdauerleistung | 555 L/h |
| Leistungskennzahl NL | 1,7 |
| Bereitschaftsenergieaufwand | 1,47 kWh/24 h |
| Vorlauftemperatur max. | 90 °C |
| Heizwasser max. Druck | 3 bar |
| Warmwasser max. Druck | 10 bar |
| Ausdehnungsgefäß | 10 L |
| Maße (BxHxT) | 600 x 1792 x 635 mm |
| Transportgewicht | 115 kg (35 + 80 kg) |
| Elektroanschluss | 230 V / 50 Hz |
| Gasanschluss | ¾" |
| Abgasrohr | DN 60/100 |
Downloads
| ErP Label.pdf | Energielabel als Energieverbrauchskennzeichnung |
| Datenblatt.pdf | Technische Details zum Artikel |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss Kaltwasser: | sonstige |
|---|---|
| Anschluss Kraftstoff: | Außengewinde |
| Anschluss Luftzufuhr: | sonstige |
| Anschluss Rauchgasabfuhr: | sonstige |
| Anschluss Rücklauf: | Außengewinde |
| Anschluss Vorlauf: | Außengewinde |
| Anschluss Warmwasser: | sonstige |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bei Lieferung komplett zusammengebaut: | ja |
| Bemessungsspannung: | 230-230 V |
| Betrieb als offene (Luftzufuhr) Ausführung möglich: | ja |
| Breite: | 600 mm |
| Brennerregulierung hoch/niedrig: | nein |
| Brennerregulierung modulierend: | ja |
| ECHA-DB Kennzeichen: | nein |
| Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): | 87 % |
| Eingebaute Pumpenschaltung: | nein |
| Eingebaute Zirkulationspumpe: | nein |
| Eingebaute Zugunterbrechung: | nein |
| Eingebauter Füll-/Entleerungshahn: | nein |
| Eingebauter witterungsanhängiger Regler: | nein |
| Eingebautes Ausdehnungsgefäß: | ja |
| Eingebautes Manometer: | ja |
| Eingebautes Überdruckventil: | ja |
| Einstellbare Heizleistung: | nein |
| Energieeffizienz bei der Warmwasserbereitung (Nwh): | 85 % |
| Energieeffizienzklasse Raumheizung: | A |
| Energieeffizienzklasse bei der Warmwasserbereitung: | A |
| Für Heizöl Klasse I: | nein |
| Für Heizöl Klasse II: | nein |
| Gasprüfung HR: | nein |
| Gasprüfung NZ: | nein |
| Gasprüfung VR: | nein |
| Gaszulassung SV: | nein |
| Geeignet für Butan: | nein |
| Geeignet für Erdgas: | ja |
| Geeignet für Methan: | nein |
| Geeignet für Propan: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Geschlossene Ausführung: | ja |
| Höhe: | 1.792 mm |
| Kesselsystem: | sonstige |
| Kondensatanschluss: | sonstige |
| Kondensierend: | nein |
| Kontrollsignal 0-10V: | nein |
| Kontrollsignal OpenTherm: | nein |
| Kontrollsignal an/aus: | nein |
| Kontrollsignal hoch/niedrig: | nein |
| Material Wärmetauscher: | Aluminium |
| Max. Gasvordruck: | 25 mbar |
| Max. Zulauftemperatur (Arbeitstemperatur): | 90 °C |
| Max. zulässiger Betriebsdruck: | 3 bar |
| Medium: | Wasser |
| Min. Arbeitsdruck: | 1 bar |
| Min. Gasvordruck: | 18 mbar |
| Min. Rücklauftemperatur: | 5 °C |
| Nenndurchmesser Kaltwasseranschluss: | 3/4 Zoll (20) |
| Nenndurchmesser Kanal Luftzufuhr: | 100 mm |
| Nenndurchmesser Kanal Rauchgasabfuhr: | 60 mm |
| Nenndurchmesser Rücklauf: | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss: | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr: | 3/4 Zoll (20) |
| Nennlast oberer Wert: | 19 kW |
| Nennlast unterer Wert: | 4 kW |
| Nennleistung 50-30 °C: | 23 kW |
| Nennleistung 80-60 °C: | 22 kW |
| Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): | 18 kW |
| REACH Datum: | 2020-11-01 |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser Kondensat: | 25 mm |
| SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: | 93 % |
| Speicher Warmwasser: | 145 l |
| Tiefe: | 635 mm |
| UBA-Positivliste Kennzeichen: | nein |
| Umbauset erforderlich: | ja |
| Wasserseitiger Widerstand bei dT 20 °C: | 430 kPa |
| Werkstoffgüte: | Stahlblech |
| Wirkungsgrad: | 1 % |
| Zapfprofil: | XL |
| Zapfschwelle: | 2 l/min |
| Zweiter Rücklaufanschluss: | nein |
| Zündflamme: | nein |
| Ölvorheizung: | nein |
