Wolf WP-Center CHC-Monoblock 07/200 inkl. CHA07/400V+WW-Speicher+BM-2
Produktnummer:
9146835
Hersteller:
Wolf
Herstellernummer:
9146835
EAN:
4045013375178
Zubehör
807,47 €*
UVP:
1.969,45 €*
870,90 €*
UVP:
2.124,15 €*
169,58 €*
UVP:
297,50 €*
2.014,55 €*
UVP:
3.534,30 €*
2.431,71 €*
UVP:
4.266,15 €*
2.872,60 €*
UVP:
5.039,65 €*
Regulärer Preis:
20.444,20 €
(42.07% gespart)
11.843,57 €*
%
Inhalt:
1 Stk
Bestellware, Lieferzeit: 8-10 Werktage
Speditionsartikel
Produktinfo
Produktnummer:
9146835
Hersteller:
Wolf
Herstellernummer:
9146835
EAN:
4045013375178

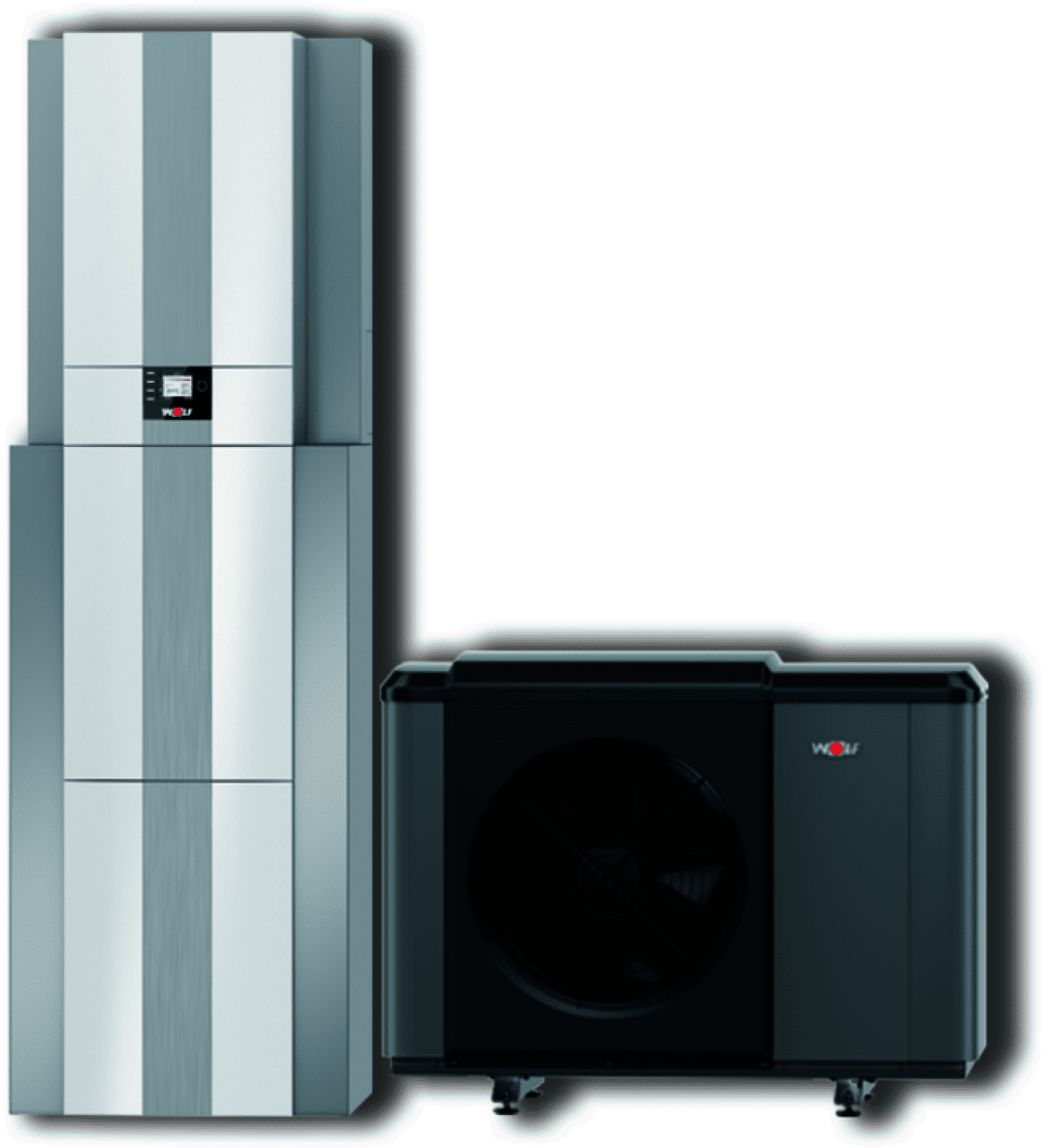

Wolf Wärmepumpencenter CHC-Monoblock 07/200 inklusive CHA07/400V+WW-Speicher+BM-2
Modularer Wärmeerzeuger (Aufstellfläche max. 0,5 bzw. 0,6 m2), Komponenten in einer Einheit, kombinierbar mit zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT.
Wärmepumpencenter bestehend aus:
280l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 3,0m2-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungs-Hahn und Tauch-hülse, inkl. Magnesiumschutzanode.
Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage.
MAG, 24 Liter, Max. Betriebsdruck 2,5bar, für Heizung nach DIN EN 13831, inkl. Kappenventil mit Entleerung für unbeabsichtigtes Schließen gemäß DIN EN 12828.
Bedienmodul BM-2 inkl. Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5" Farbdisplay mit Klartextanzeige.
Wärmepumpe CHA-Monoblock:
Mit integriertem 9kW Elektroheizelement und energieeffiziente Ausführung. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung. Natürliches Kältemittel R290. Vorlauftemperatur bis 70° C im reinen WP-Betrieb. EHPA-zertifiziert, SG-ready, hybridfähig.
Außeneinheit:
Stufenlose Leistungsregelung, Inverter. Zwei separat elektr. gesteuerte Expansionsventile. Rippenrohrverdampfer aus Kupferrohr mit aufgepr. Alu-Lamellen und hydrophober Schutzbeschichtung. Im Gehäuse integr. Metallschutzgitter. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydr. und el. Anschluss unter- und rückseitig zubehörlos.
Hohe JAZ durch optimierten Verdampfer und EC-Eulenflügelaxialventilator. EEK Raumheizung Mitteltemperatur: A++.
Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemperatur von 75°C mit E-heizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wand-konsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr.
Inneneinheit:
Hocheffizienzumwälzpumpe EEi = 0.21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendreh-zahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb.
Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor. 9kW (400V) E-Heizelement. Warnmeldung bei niedrigem Wasserdruck mit Heizwasserdrucksensor. Inneneinheit gedämmt inkl. Heizkreis-sicherheitsventil 3 bar mit Kunst-stoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe.
Eingänge der Regelung: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge für Sammlerfühler/ Taupunktwächter/ Ext. Ansteuerung 0-10V. Ausgänge: Ext. Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge.
Vorbereitet für WOLF Link Home.
Hydr. Anschlüsse DN28 (Glattrohr).
Technische Daten Außenmodul:
Wärmepumpenart Luft / Wasser Monoblock
Konformität CE
Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren:
Außeneinheit1286x979x586mm, Inneneinheit 440x790x340mm
Gewicht: Außeneinheit152kg, Inneneinheit 27kg
Kältekreis
Kältemitteltyp/GWP R290/3
Füllmenge/CO2eq 3,1/0,009kg/t
Kältemittelöl PZ46M
Füllmenge Kältemittelöl 900ml
Kompressor-Typ Scroll
Heizleistung/COP bei Nennleistung nach EN14511:
A2/W35: 5,15 / 4,54
A7/W35: 4,50 / 5,47
A10/W35: 2,97 / 5,88
A-7/W35: 5,88 / 2,73
Leistungsbereich bei:
A2/W35kW 1,9-7,0
A7/W35kW 2,2-7,0
A-7/W35kW 1,6-6,9
Kühlleistung / EER bei (Nennleistung nach EN14511)
A35/W18: 5,01 / 5,83
A35/W7: 3,43 / 3,86
Leistungsbereich Verdichter bei
A35/W18: 2,3 - 7,0
A35/W/: 1,9 - 6,5
Schall AußeneinheitA7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
Schallleistungspegel bei Nenn-Wärmeleistung (ErP) 52dB(A)
Tag max. 58dB(A)
im reduziertem Nachtbetrieb 49dB(A)
Schalldruckpegel im reduziertem Nachtbetrieb (in 3m Entfernung, frei aufgestellt) 32dB(A)
Einsatzgrenzen Temperatur Betriebsgrenzen:
Heizbetrieb +15° - +70°C
Kühlbetrieb +7° - +30°C
max. Heizwassertemperatur mit E-Heizung 75°C
Luft Heizbetrieb min/max. -22°/+40°C
Luft Kühlbetrieb min/max. +10°/+45°C
Heizwasser
Mindestvolumenstrom für Abtauung 20L/min
Restförderhöhe bei min. Volumenstrom für Abtauung 610mbar
maximaler Betriebsdruck Heizkreis 3bar
Wärmequelle
Luftvolumenstrom im Nennbetriebspunkt 3.300m³/h
Anschlüsse
Inneneinheit: Vorlauf von AußeneinheitHeizung/Warmwasser 28x1
Außeneinheit Vorlauf/Rücklauf G1¼" IG
Kondensatwasseranschluss DN50
Elektrik Außeneinheit
Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B)
Leistungsaufnahme Standby 13W
Leistung/Strom/cos(A7/W35) 509W/2,2A/0,8
max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 3,7kW
max. Verdichterstrom innerhalb der Einsatzgrenzen 9,6A
Maximale Anzahl Verdichterstartspro Stunde 6
Schutzart AußeneinheitIP 24
Elektrik Inneneinheit
Netzanschluss / Absicherung Außeneinheit, Elektroheizelement 3PE,400VAC,50Hz/20A(B)
Steuerspannung 1NPE,230VAC,50Hz/16A(B)
Leistungsaufnahme Elektroheizelement 9kW
Heizkreispumpe/Standby 3-75W/2W
Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC)
Schutzart Inneneinheit IP 20
Energieeffizienzklasse: Raumheizung Niedertemperatur: A+++, Raumheizung Mitteltemperatur: A++, Warmwasserspeicher: B
Speicherinhalt Warmwasserspeicher 180L
Leistungskennzahl NL50: 1,6
Abmessungen (BxHxT): 650x2137x685mm
Gewicht Warmwasserspeicher: 145kg
Anschlüsse: G1" VL/RL,kW, WW, Zirkulation von oben
Fabrikat: WOLF GmbH
Artikel-Nummer: 9146835
Wolf steht als Hersteller für moderne Lösungen in den Bereichen Heizung, Lüftung und Klima. Mit einem breiten Sortiment, hochwertiger Technik und durchdachten Systemlösungen bietet Wolf passende Produkte für energieeffizientes und komfortables Wohnen. Ob im Neubau oder bei der Modernisierung – Hersteller Wolf überzeugt mit Qualität, Zuverlässigkeit und zukunftsorientierter Gebäudetechnik.
| Abmessungen | 3600 × 2400 × 1800 mm |
|---|---|
| Gewicht | 413 kg |
| Anschlussspannung: | 400-400 V |
| Anschluss und Reglung mehrere Heizkreise möglich: | ja |
| Ansteuerung für Heizkessel Zentralheizung: | ja |
| Art der Drehzahlregelung (interne Pumpe): | automatisch durch dT gesteuert |
| Art der Optimierung: | Raumsensor |
| Art der Pumpe (interne Pumpe): | energiesparend |
| Art der Regelung: | witterungsabhängige Regelung |
| Aufstellung Gerät: | Innen- und Außenaufstellung |
| Batteriekennzeichnung Kennzeichen: | nein |
| Beschränkung max. elektrische Leistungsaufnahme: | 9 A |
| Betriebsgeräusch: | 30-58 dB(A) |
| Breite: | 1.286 mm |
| Datentransfer über Busverbindung: | ja |
| Datentransfer über Internet: | ja |
| Datentransfer über USB: | nein |
| Drehzahlregelung Pumpe (interne Pumpe): | eingebaut |
| ECHA-DB Kennzeichen: | nein |
| Energieeffizienzklasse Raumheizung: | A++ |
| Energieeffizienzklasse bei der Warmwasserbereitung: | A |
| Externe Steuerung benötigt: | nein |
| Fernbedienbar: | ja |
| Füllmenge Kältemittel: | 3 kg |
| Geeignet für Schwimmbadwasserheizung: | ja |
| Geeignet für Warmwasser: | ja |
| Geeignet für Zusatzheizung Zentralheizung: | ja |
| Geeignet für aktive Kühlung: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gewicht: | 179 kg |
| Heizleistung bei 7/35 °C nach EN 14511: | 4 kW |
| Höhe: | 979 mm |
| Kaskadierbar: | nein |
| Kühlleistung bei 35/7 °C nach EN 14511: | 1,9-6,5 kW |
| Kühlleistung bei 35/18 °C nach EN 14511: | 2,3-7 kW |
| Luftdurchsatz: | 0-3300 m³/h |
| Max. Betriebsdruck Abgabesystem: | 2 bar |
| Max. Heizungsvorlauftemperatur: | 70 °C |
| Modulationsrate: | 30-100 % |
| Modulierender Kompressor: | ja |
| Nenndurchmesser Anschluss Vorlauf und Rücklauf: | 28 mm |
| REACH Datum: | 2020-11-01 |
| REACH Kennzeichen: | nein |
| Raumtemperaturregelung: | ja |
| Regelung für Pufferspeicher: | ja |
| Rohraußendurchmesser, Anschluss Abgabesystem: | 28 mm |
| Sanftanlauf eingebaut: | ja |
| Schallleistungspegel nach EN 12102 bei 0/35 °C: | 52 dB(A) |
| Schutzart (IP): | IP24 |
| Schwimmbadregelung: | ja |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 35 °C: | 194 % |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 55 °C: | 148 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 35 °C: | 175 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 55 °C: | 127 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 35 °C: | 249 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 55 °C: | 179 % |
| Sicherung (träge): | 20 A |
| Spannungsart der Pumpe (interne Pumpe): | AC |
| Steuerung für Warmwasser integriert: | ja |
| Tiefe: | 562 mm |
| Typ Kältemittel: | R290 |
| UBA-Positivliste Kennzeichen: | nein |
| Zapfprofil: | XL |
| Montageanleitung.pdf | Installationshinweise für Handwerker |

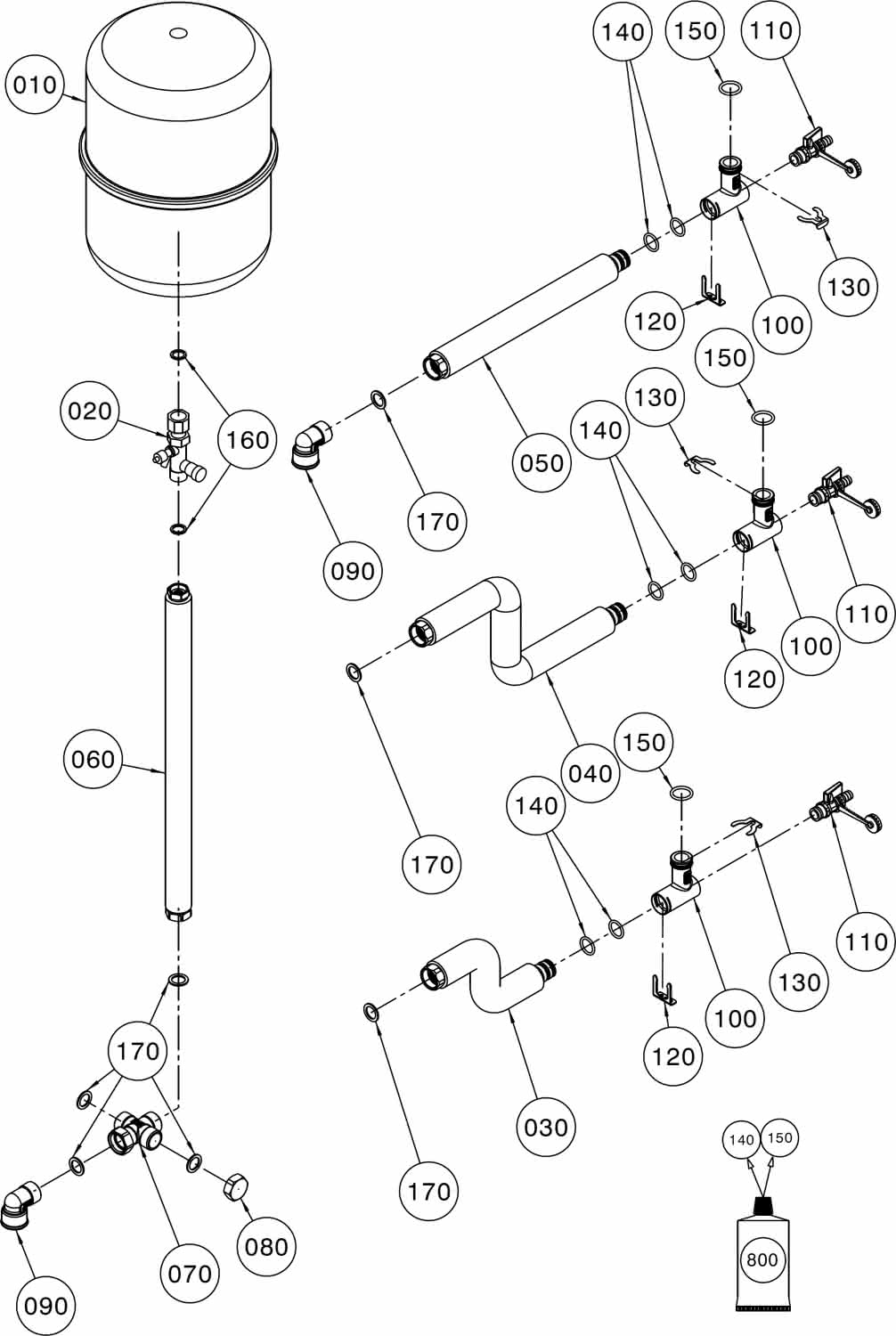

| Explosionszeichnung.jpg | Explosionszeichnung |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
