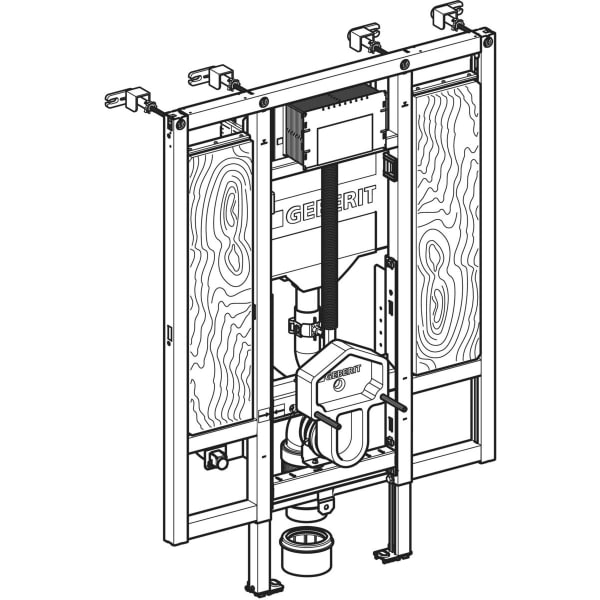

Geberit Duofix Element f. WWC, 112 cm Sigma UP-SPK 12cm, BF, Stütz/Haltegriffe

Geberit Duofix Element für Wand-WC, 112 cm, mit Sigma UP-Spülkasten 12 cm, barrierefrei, WC höhenverstellbar, für Stütz- und Haltegriffe
Verwendungszwecke

Für Metall- und Holzständerwände
Für Geberit Duofix Systemwände
Für barrierefreies Bauen geeignet
50 Jahre Ersatzteilsicherheit

Eigenschaften

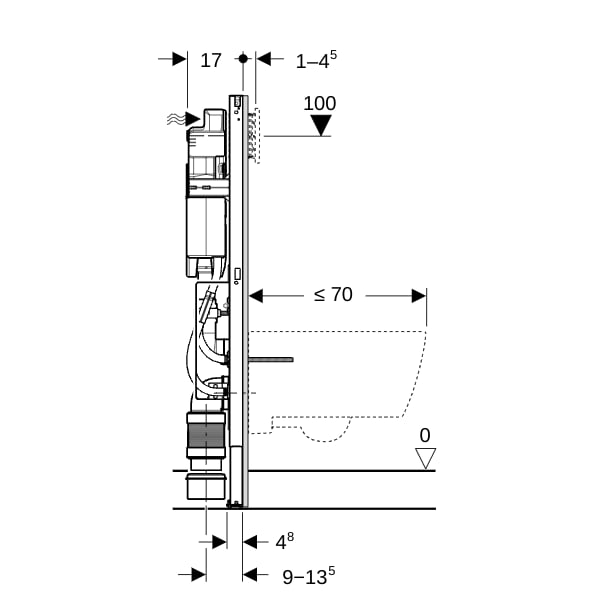

Rahmen für Wand-WCs mit Anschlussmassen nach EN 33 und Ausladung bis 70 cm
Mit Auszugsblech für seitliche Befestigung über dem Element an Metall- oder Holzprofilen oder an Geberit Duofix Systemständern
Montage- und Instandhaltungsarbeiten am UP-Spülkasten werkzeuglos
Mit Leerrohr für Wasserzuleitung für Geberit AquaClean Dusch-WCs oder für Anschlusskabel
Befestigungsmöglichkeit für Elektroanschluss
WC-Keramik im fertigen Bad nachträglich höhenverstellbar, 41–49 cm ab Fertigfußboden
Statisch selbsttragender Rahmen, mit Pulverbeschichtung korrosionsgeschützt

Technische Eigenschaften

Fließdruck (kPa) - min. bis max.: 10–1000 kPa
Wassertemperatur (°C) - max.: 25 °C
Spülmenge Werkseinstellung (l): 6 / 3 l
Große Spülmenge Einstellbereich (l): 4 / 4,5 / 6 / 7,5 l
Kleine Spülmenge Einstellbereich (l): 2–4 l
Durchfluss bei 300 kPa / 3 bar (l/s): 0,16 l/s
Mindestfließdruck für Berechnungsdurchfluss (kPa): 10 kPa
Berechnungsdurchfluss (l/s): 0,09 l/s
Werkstoff: Stahl
Höhenverstellbar: Ja

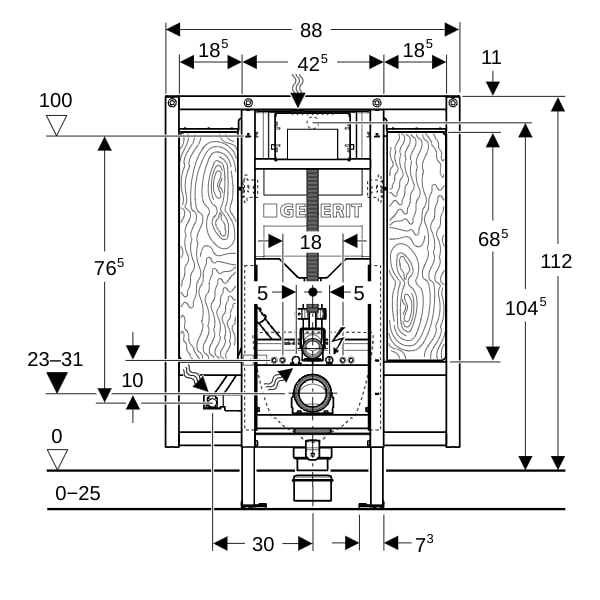

B / Breite (cm): 88 cm
H / Höhe (cm): 112 cm
T / Tiefe (cm): 17 cm

Zusätzlicher Lieferumfang

Wasseranschluss R 1/2", MasterFix- und MeplaFix-fähig, mit integriertem Eckventil und Handrad
Bauschutz für Serviceöffnung
4 Wandanker
Anschlussset für WC, ø 90 mm
Anschlussbogen 90° aus PE-HD, ø 90 mm
Übergangsmuffe aus PE-HD, ø 90 / 110 mm
Bauschutz für Verstellbereich von Spülbogen und Anschlussbogen
Befestigungs- und Schutzmaterial

Abmessungen	1200 × 190 × 910 mm
Gewicht	35 kg

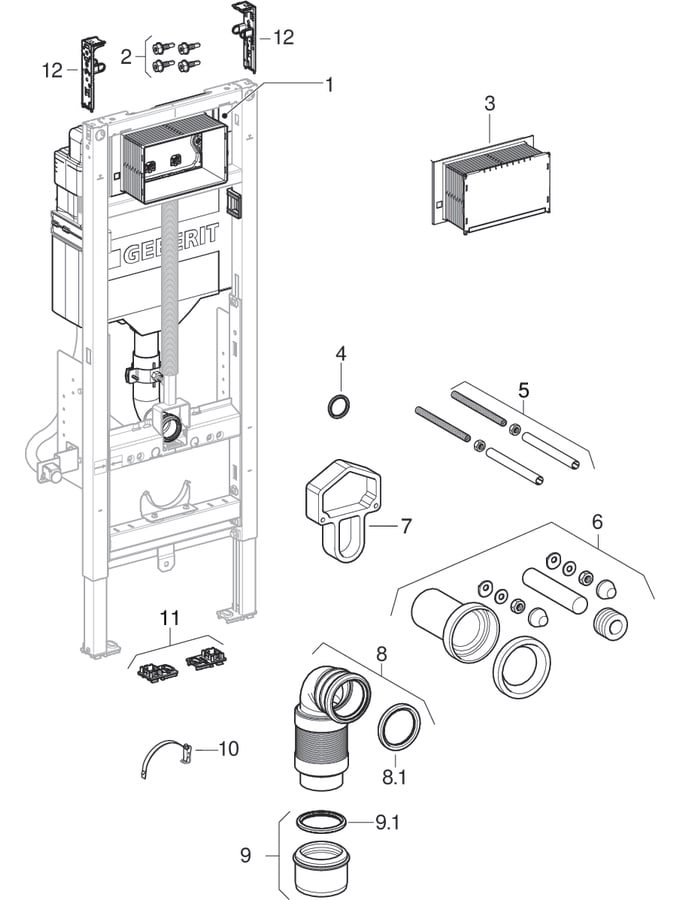

Explosionszeichnung.jpg	Explosionszeichnung

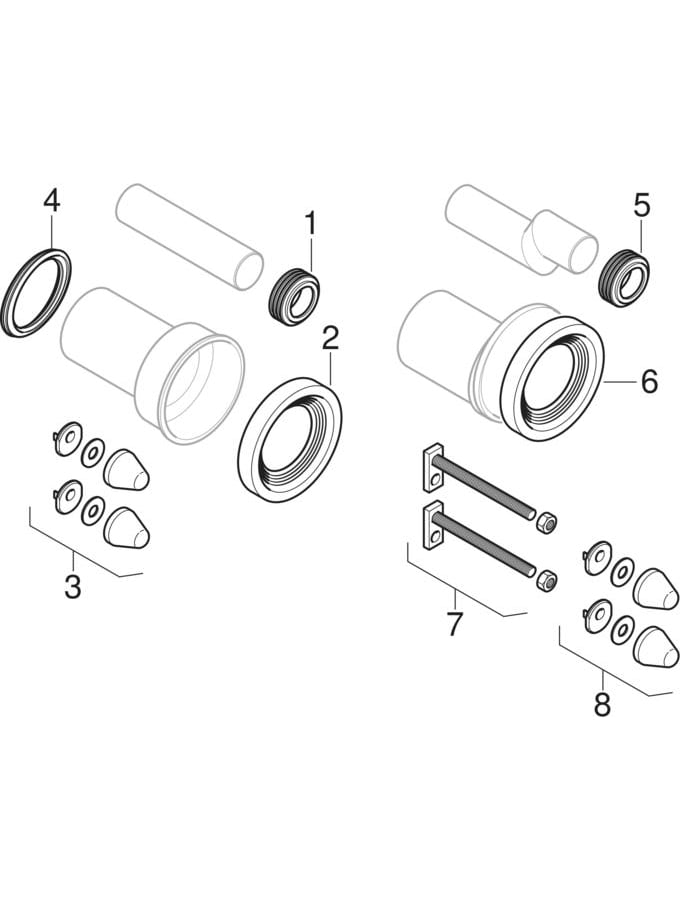

Explosionszeichnung.jpg	Explosionszeichnung

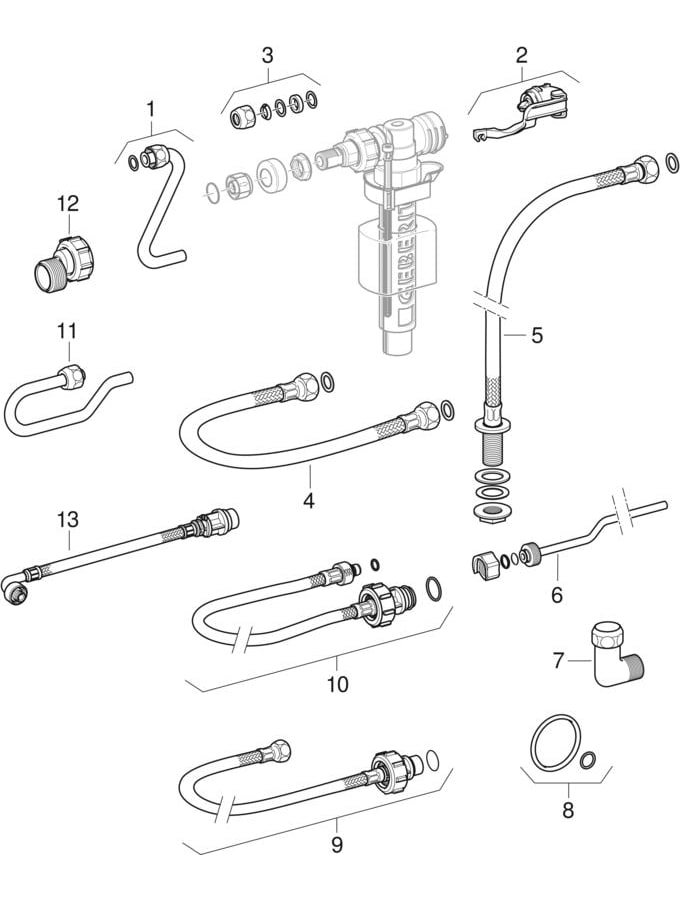

Explosionszeichnung.jpg	Explosionszeichnung
Explosionszeichnung.jpg	Explosionszeichnung
Explosionszeichnung.jpg	Explosionszeichnung
