Geberit Mepla Kreuzungs-T-Stück mit Dämmbox d20-16-16
40,79 €*
% UVP: 115,00 €* (64.53% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
612316005
Hersteller:
Geberit
Herstellernummer:
612316005
EAN:
4025416678793
Geberit Mepla Kreuzungs-T-Stück mit Dämmbox d20-16-16
40,79 €*
% 115,00 €* (64.53% gespart)Produktinformationen "Geberit Mepla Kreuzungs-T-Stück mit Dämmbox d20-16-16"
Geberit Mepla Kreuzungs-T-Stück mit Dämmbox
Verwendungszwecke
Verwendungszwecke
- Für Kühl- und Heizungswasser mit Frostschutzmittel
- Für Kühl- und Heizungswasser ohne Frostschutzmittel
- Zum kreuzungsfreien Anschließen an zwei parallel verlegte Rohrleitungen
- Unverpresst undicht
- Pressnippel mit transparenter Schutzkappe
- Werkstoff: Messing CW617N
- Form: Abzweig
- Werkstoff Dämmung: EPP
- Dämmstärke (mm): 8,5 mm
- Wärmeleitfähigkeit Dämmung (W/(m·K)): 0,038 W/(m·K)

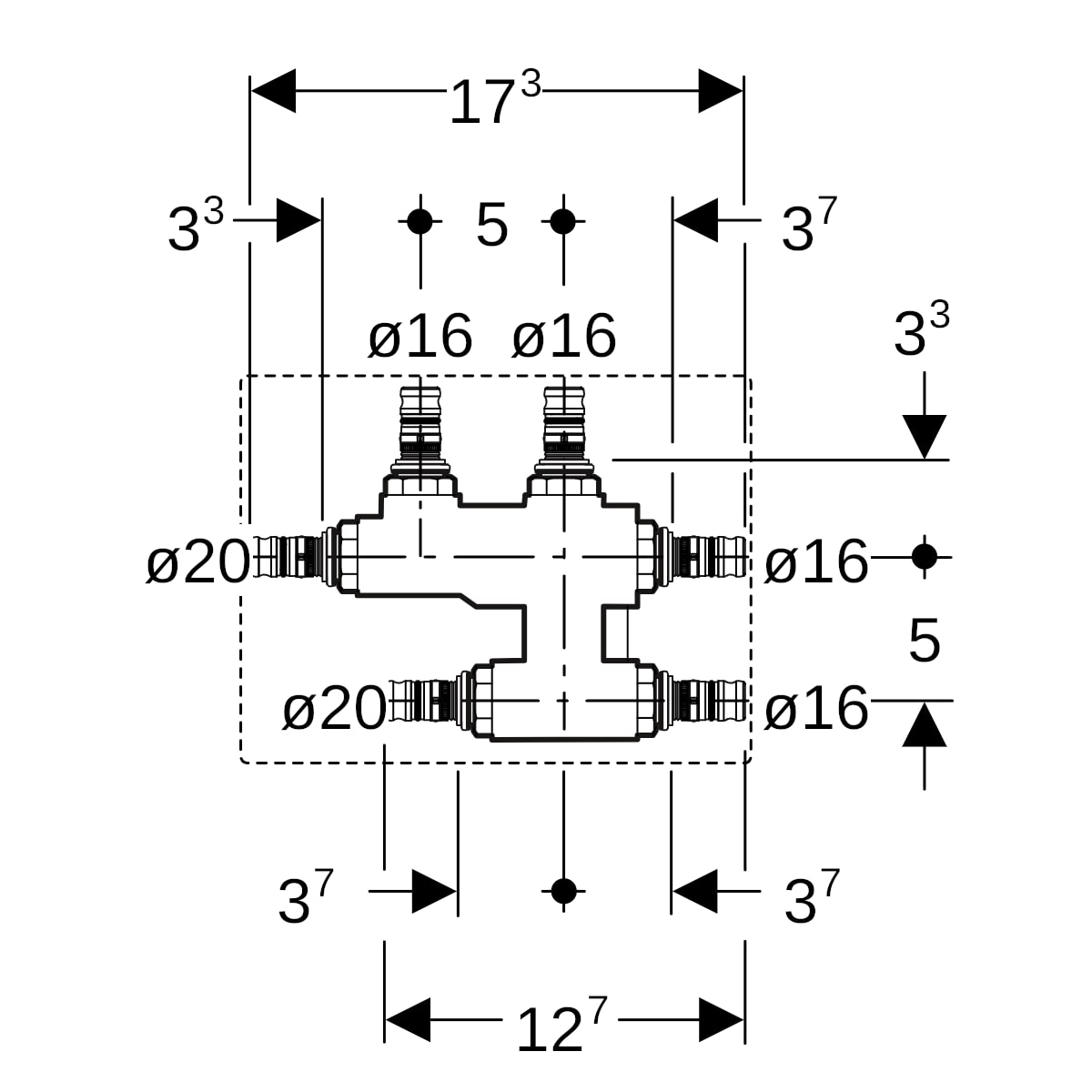

- DN / Nennweite: 15 / 12 / 12
- d, ø / Außendurchmesser (mm): 20 mm
- d1, ø / Außendurchmesser (mm): 16 mm
- d2, ø / Außendurchmesser (mm): 16 mm
- s ISO / Wanddicke (für Etiketten) (mm): 2,5/2,25/2,25 mm
- L / Länge (cm): 17,3 cm
- L1 / Länge (cm): 12,7 cm
- l / Länge Teilmaß (cm): 5 cm
- H / Höhe (cm): 5 cm
- Z / Z-Maß (cm): 3,3 cm
- Z1 / Z-Maß (cm): 3,3 cm
- Z2 / Z-Maß (cm): 3,7 cm
- Werkstoffnummer AISI-SAE (für Etiketten): C38000
- Werkstoffnummer EN (für Etiketten): CW617N
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |

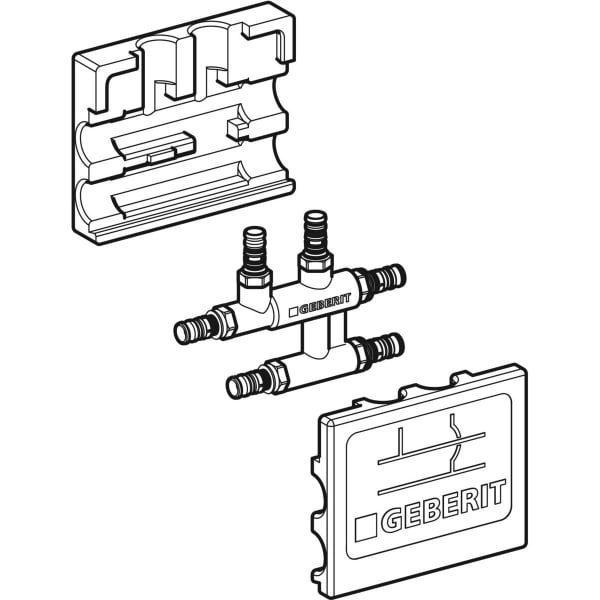

| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Abschließbar: | nein |
|---|---|
| Anschluss 1: | Zapfen/Rohrende, Zapfen/Rohrende, sonstige |
| Anschluss 2: | Zapfen/Rohrende, sonstige |
| Anschluss 3: | Zapfen/Rohrende, Zapfen/Rohrende, sonstige |
| Batteriekennzeichnung Kennzeichen: | nein |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | 483e44ba-31aa-4b6b-9215-364708e87c62 |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Gastec QA Prüfung: | nein |
| Geeignet für Einrohrsystem: | nein |
| Geeignet für Zweirohrsystem: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode: | sonstige, sonstige |
| Mit Isolierbox: | ja, ja |
| Nenndurchmesser Anschluss 1: | DN 15, DN 15 |
| Nenndurchmesser Anschluss 2: | DN 12, DN 12 |
| Nenndurchmesser Anschluss 3: | DN 12, DN 12 |
| Oberflächenbehandlung: | unbehandelt |
| Oberflächenschutz: | unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| Rohraußendurchmesser Anschluss 1: | 20 mm, 20 mm |
| Rohraußendurchmesser Anschluss 2: | 16 mm, 16 mm |
| Rohraußendurchmesser Anschluss 3: | 16 mm, 16 mm |
| Systemgebunden: | ja |
| UBA-Positivliste Kennzeichen: | nein |
| Werkstoff: | Messing |
| Werkstoffgüte: | CuZn40Pb2 (CW617N), sonstige |
