Geberit Mepla Metallrohr-Anschlussbogen 90Gr mit Anschlussverschraubung d20-15-L30
18,90 €*
% UVP: 53,00 €* (64.34% gespart)Sofort verfügbar, Lieferzeit: 3-5 Tage
Produktnummer:
612250227
Hersteller:
Geberit
Herstellernummer:
612250227
EAN:
4025410585127
Geberit Mepla Metallrohr-Anschlussbogen 90Gr mit Anschlussverschraubung d20-15-L30
18,90 €*
% 53,00 €* (64.34% gespart)Produktinformationen "Geberit Mepla Metallrohr-Anschlussbogen 90Gr mit Anschlussverschraubung d20-15-L30"

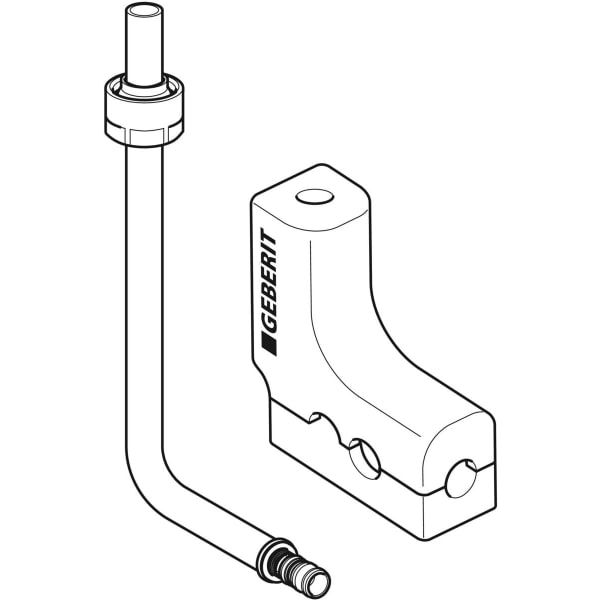

Geberit Mepla Metallrohr-Anschlussbogen 90° mit Dämmbox und Anschlussverschraubung für Eurokonus
Verwendungszwecke
Verwendungszwecke
- Zum Anschließen von Heizkörperventilen
- Unverpresst undicht
- Vernickelt
- Werkstoff: Messing / Kupfer
- Form: Bogen
- Werkstoff Dämmung: EPP
- Dämmstärke (mm): 7,5 mm
- Wärmeleitfähigkeit Dämmung (W/(m·K)): 0,04 W/(m·K)

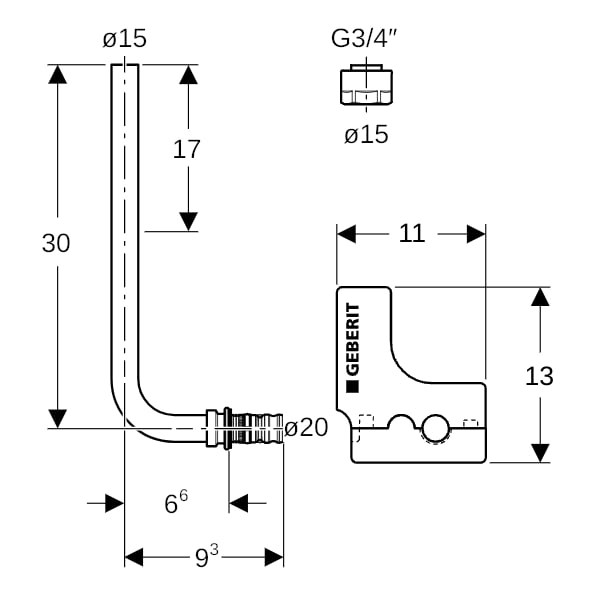

- DN / Nennweite: 15 / 20
- d, ø / Außendurchmesser (mm): 20 mm
- G / Rohrgewinde ("): 3/4 "
- d1, ø / Außendurchmesser (mm): 15 mm
- arc / Winkel (°): 90 °
- s ISO / Wanddicke (für Etiketten) (mm): 2,5 mm
- L / Länge (cm): 9,3 cm
- L1 / Länge (cm): 30 cm
- Z / Z-Maß (cm): 6,6 cm
- K / maximale Kürzung (cm): 17 cm
- Länge Anschluss 1 (mm): 93 mm
- Länge Anschluss 2 (mm): 300 mm
- Metallrohr-Anschlussbogen 90° aus Messing / Kupfer
- Anschlussverschraubung für Eurokonus G 3/4"
- Dämmbox aus EPP
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |

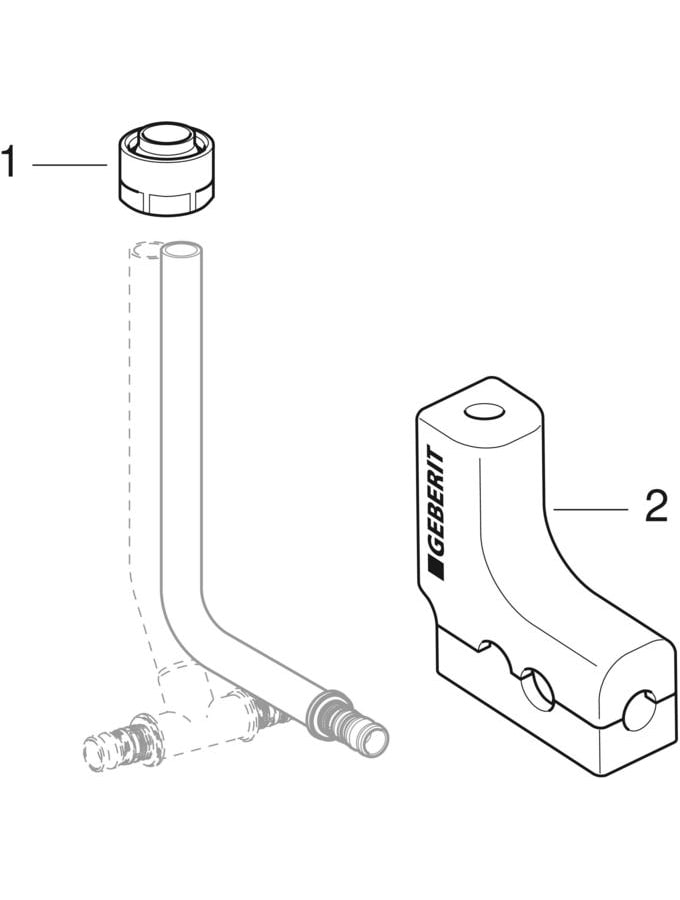

| Explosionszeichnung.jpg | Explosionszeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Schiebeende |
|---|---|
| Anschluss 2: | Eurokonus, sonstige |
| Arbeitslänge Anschluss 1: | 66 mm, 66 mm |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | 354e048d-eb46-4832-8aea-aa7f25a890e1 |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Exzentrisch: | nein |
| FM-Prüfung: | nein |
| Form: | Bogen |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | Messing, Messing, sonstige |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | sonstige, sonstige |
| Konturcode Verbindung 2: | sonstige, sonstige |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 93 mm, 93 mm |
| Länge Anschluss 2: | 300 mm, 300 mm |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 15, DN 15 |
| Nenndurchmesser Anschluss 2: | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 1: | vernickelt, vernickelt |
| Oberflächenschutz Anschluss 2: | vernickelt, vernickelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 20 mm, 20 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | ja |
| Werkstoff des Anschlusses 1: | Messing |
| Werkstoff des Anschlusses 2: | Messing |
| Werkstoffgüte Anschluss 1: | sonstige |
| Werkstoffgüte Anschluss 2: | sonstige, sonstige |
| Winkel des Bogens: | 90 ° |
| Zertifiziert nach NF 545: | nein |
| Zugfest: | ja |
