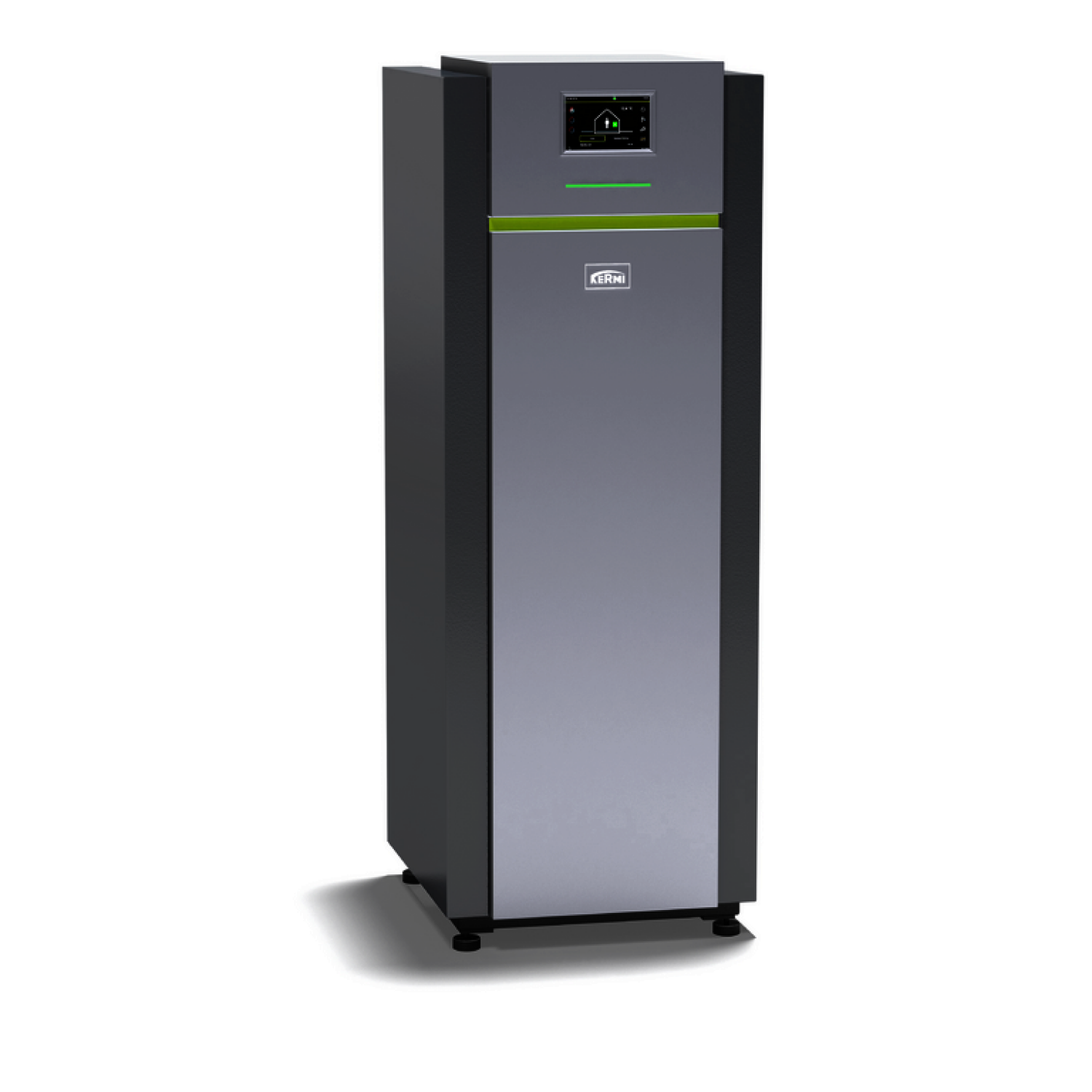

Kermi x-change dynamic water pc 20 WW I 12-22kW, W/W, passiv Kühlen, mit Regler

Kermi x-change dynamic water pc 20 WW I Wasser/Wasser-Wärmepumpe

Die Kermi x-change dynamic water pc 20 WW I ist eine leistungs­geregelte Wasser/Wasser-Wärmepumpe mit 20 kW P Design und integrierter passiver Kühlfunktion. Die kompakte Bauform und der hohe Integrationsgrad ermöglichen eine platzsparende Installation mit zahlreichen bereits werkseitig integrierten Komponenten.

Als Wärmequelle nutzt die Wärmepumpe Grundwasser. Der Scroll-Verdichter sowie die Sole- und Speicherladepumpe werden drehzahlgeregelt angesteuert. Dadurch kann die Leistung automatisch an den aktuellen Wärmebedarf des Gebäudes angepasst werden.

Bei der pc-Ausführung sind die erforderlichen Komponenten für die passive Kühlung bereits betriebsfertig im Wärmepumpengehäuse integriert.

Heizen und passive Kühlung mit einer Wärmepumpe

Die Kermi x-change dynamic water pc 20 WW I kombiniert eine leistungs­geregelte Wärmeversorgung mit einer integrierten passiven Kühlfunktion.

Bei der pc-Variante sind die erforderlichen Komponenten für die passive Kühlung bereits vollständig im Wärmepumpengehäuse integriert und betriebsfertig.

Damit kann die Anlage je nach Anlagenkonfiguration sowohl zum Heizen als auch zur passiven Kühlung eingesetzt werden.

Leistungs­geregelte Wärmepumpentechnik

Der Scroll-Verdichter, die Solepumpe und die Speicherladepumpe werden drehzahlgeregelt betrieben. Dadurch kann die Leistung der Wärmepumpe automatisch an den aktuellen Wärmebedarf angepasst werden.

Bei W10/W35 erreicht die Kermi x-change dynamic water pc 20 WW I einen COP von 5,41 nach EN 14511. Die Nennwärmeleistung beträgt unter diesen Bedingungen 15,90 kW.

Der Modulationsbereich liegt bei 12 bis 22 kW. Die maximale Vorlauftemperatur beträgt bis zu 63 °C.

Kompakte Bauweise mit hohem Integrationsgrad

Auf der Wärmequellenseite sind bereits eine hocheffiziente Solepumpe, ein 24-Liter-Ausdehnungsgefäß und ein Strömungssensor integriert.

Bei der pc-Ausführung kommen die erforderlichen Komponenten für die passive Kühlung hinzu. Diese sind bereits betriebsfertig im Wärmepumpengehäuse integriert.

Grundwasserstation im Lieferumfang

Zum Lieferumfang gehört eine Grundwasserstation mit Zwischenwärmeübertrager, die für den Betrieb mit Grundwasser als Wärmequelle vorgesehen ist.

Der maximale Grundwasser-Volumenstrom beträgt 5,7 m³/h. Die Einsatzgrenze der Wärmequelle liegt zwischen 7 °C und 25 °C.

Geräuscharmer Betrieb

Der Kältekreis ist mehrfach schwingungsentkoppelt. Zusätzlich sorgen umlaufende Schalldämmmatten an der Blechgehäuseverkleidung für einen geräuscharmen Betrieb.

Der Schallleistungspegel nach ErP beträgt bei W10/W55 im Teillastbetrieb 46 dB(A).

Integrierte x-center x40 Regelung

Die x-center x40 Wärmepumpenregelung ist direkt an der Gehäusefront integriert. Die Bedienung erfolgt über ein hochauflösendes 7-Zoll-Touch-Farbdisplay mit großen, selbsterklärenden Icons.

Mit der Regelung können bis zu 3 Heizkreise angesteuert werden:

• 2 gemischte Heizkreise
• 1 ungemischter Heizkreis
• Zweiter Wärmeerzeuger
• Bis zu 2 elektrische Heizstäbe
• Speicherladegruppe mit PWM- oder 0–10-V-Signal

Webbasierte Fernbedienung und Fernwartung

Die x-center x40 Regelung ist ohne zusätzliches Zubehör fernwartungsfähig. Über die webbasierte Bedienung kann die Wärmepumpe beispielsweise über einen PC, ein Tablet oder ein Smartphone bedient werden.

Damit stehen komfortable Möglichkeiten zur Fernbedienung und Überwachung der Anlage zur Verfügung.

Smart Grid und Power to Heat

Die Kermi x-change dynamic water pc 20 WW I ist Smart Grid Ready und verfügt über integrierte Funktionen für ein modernes Energiemanagement.

Zur Ausstattung gehören unter anderem:

• Smart Grid
• Power to Heat
• Elektronische Wärmemengenerfassung
• COP-Ermittlung
• Individuelle Zeitprogramme
• Grafische Darstellung der Zeitprogramme

Hohe Energieeffizienz

Die Kermi x-change dynamic water pc 20 WW I erreicht die Energieeffizienzklasse A++ für die Heizung bei 35 °C und 55 °C.

Das ErP-Verbundlabel erreicht A+++ bei 35 °C und A+++ bei 55 °C.

Der COP beträgt bei W10/W35 5,41 und wurde mit Grundwasserstation nach EN 14511 ermittelt.

Technische Daten

Lieferumfang

Die Kermi x-change dynamic water pc 20 WW I wird mit umfangreicher Ausstattung geliefert:

• Wasser/Wasser-Wärmepumpe
• Integrierte Solepumpe
• 24-Liter-Ausdehnungsgefäß
• Strömungssensor
• Integrierte x-center x40 Wärmepumpenregelung
• Außentemperaturfühler
• 4 Temperaturfühler
• 2 Tauchhülsen DN 15
• 4 flexible Anschlussschläuche G 1 1/4", vormontiert
• Betriebsfertig integrierte Komponenten für passive Kühlung
• Grundwasserstation mit Zwischenwärmeübertrager zur Wandmontage

Wichtiger Hinweis zur Installation

Für einen sicheren Betrieb des Wärmepumpensystems muss im Pufferspeicher ein Einschraubheizkörper installiert werden.

Die Wärmepumpe arbeitet mit dem Kältemittel R410A und verfügt über eine Kältemittelfüllmenge von 2,9 kg.

Kermi x-change dynamic water pc 20 WW I – Heizen und passive Kühlung

Die Kermi x-change dynamic water pc 20 WW I verbindet eine leistungs­geregelte Wasser/Wasser-Wärmepumpe mit einer bereits integrierten passiven Kühlfunktion. Mit 20 kW P Design, einem Modulationsbereich von 12–22 kW, einem COP von 5,41, der integrierten x-center x40 Regelung und der enthaltenen Grundwasserstation bietet sie eine umfassend ausgestattete Lösung für moderne Heizungs- und Kühlsysteme mit Grundwasser als Wärmequelle.
