Wolf Wärmepumpe CHA-Monoblock 07/400V mit E-Heizelement
Produktnummer:
9146862
Hersteller:
Wolf
Herstellernummer:
9146862
EAN:
4045013390966
Zubehör
807,47 €*
UVP:
1.969,45 €*
870,90 €*
UVP:
2.124,15 €*
1.326,08 €*
UVP:
2.326,45 €*
169,58 €*
UVP:
297,50 €*
2.014,55 €*
UVP:
3.534,30 €*
2.431,71 €*
UVP:
4.266,15 €*
2.872,60 €*
UVP:
5.039,65 €*
Regulärer Preis:
13.845,65 €
(50.84% gespart)
6.806,95 €*
%
Inhalt:
1 Stk
Bestellware, Lieferzeit: 8-10 Werktage
Speditionsartikel
Produktinfo
Produktnummer:
9146862
Hersteller:
Wolf
Herstellernummer:
9146862
EAN:
4045013390966
Wolf Wärmepumpe CHA-Monoblock 07/400V mit E-Heizelement – modulierend, leise und smart vernetzt
Die Wolf CHA-Monoblock 07/400V ist eine modulierende Luft/Wasser-Wärmepumpe für modernes, effizientes Heizen und Kühlen (anlagenabhängig). Sie nutzt das natürliche Kältemittel R290 mit einem sehr niedrigen GWP = 3 und unterstützt damit eine nachhaltige Gebäudetechnik. Durch den großen Modulationsbereich arbeitet die Wärmepumpe auch bei wechselnden Lasten besonders effizient – für niedrige Betriebskosten und konstanten Komfort.
Im reinen Wärmepumpenbetrieb sind Vorlauftemperaturen bis 70 °C möglich. Zusätzlich ist ein bedarfsgeregeltes 9 kW Elektroheizelement (400 V) integriert, wodurch bis 75 °C Heizwassertemperatur erreicht werden können – z. B. für Sonderbetriebszustände oder als zusätzliche Leistungsreserve (systemabhängig).
Vorteile auf einen Blick
- Modulierende Inverter-Technologie für effizienten Heiz- & Kühlbetrieb
- R290 (GWP 3) – natürliches Kältemittel mit geringer Füllmenge
- Hohe Vorlauftemperatur: bis 70 °C (WP), bis 75 °C (mit E-Heizelement)
- Leiser Betrieb dank schallgedämmtem EPP-Kern & Nachtmodus
- Smart-Grid-Ready und hybridfähig (je nach Anlagenkonzept)
- WOLF Link Home (LAN/WLAN) mit Smartset App & Webportal
- Remote-Control für Fachhandwerker zur Parametrierung/Optimierung
Außeneinheit – effizient & geräuscharm konstruiert
- UV-beständige, stabile Gehäusekonstruktion
- Elektronische Leistungsregelung via Inverter
- Rippenrohrverdampfer mit hydrophober Schutzbeschichtung
- Kupferrohr mit Aluminiumlamellen und Metallschutzgitter
- EC-Axialventilator im Eulenflügeldesign für optimierten Luftstrom & Geräuschreduzierung
- Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger
- Vorlauf- und Rücklaufsensoren für präzise Temperaturführung
Inneneinheit – integrierte Hydraulik & Zusatzheizung
- Hocheffizienzpumpe (EEI ≤ 0,21) für Heizkreis/Warmwasser (systemabhängig)
- Spreizungsregelung durch automatische Pumpendrehzahlsteuerung
- 3-Wege-Umschaltventil für Heiz-, Kühl- & Warmwasserbetrieb
- Wärmemengenzähler integriert (nach BAFA-Richtlinien)
- 9 kW Elektroheizelement (400 V), bedarfsgeregelt
- Heizwasserdrucksensor mit Warnmeldung bei niedrigem Wasserdruck
- Sicherheitsventil (3 bar) & Kunststoffablaufschlauch (ø 19 mm)
- Flexible Montage: wandhängend (Einhängewinkel) oder Boden-/Deckenmontage (Gerätekonsole)
Regelung, Anschlüsse & Erweiterbarkeit
- Regler zur Steuerung und Überwachung der gesamten Wärmepumpe
- Anschlüsse u. a. für eBUS, Speicherfühler, Außenfühler, S0, EVU, Smart Grid, PV-Anhebung
- 3 parametrierbare Eingänge (z. B. Sammlerfühler, Taupunktwächter, externe Ansteuerung 0–10 V)
- 3 parametrierbare Ausgänge zur individuellen Nutzung
- Kompatibel mit Bedienmodul BM-2 oder AM (in Inneneinheit integrierbar)
Smart-Home-Integration
- WOLF Link Home mit LAN- & WLAN-Schnittstelle
- Steuerung über Smartset App (Android/iOS) & Smartset Webportal
- Remote-Control-Funktion für Fachhandwerker (Service/Optimierung)
- Integration in Smart-Home-Systeme via Alexa-Skill (system-/kontoabhängig)
Technische Kerndaten (aus deiner Vorlage)
- Kältemittel: R290 (GWP = 3)
- Max. Vorlauftemperatur (WP-Betrieb): 70 °C
- Max. Heizwassertemperatur (mit E-Heiz): 75 °C
- Energieeffizienzklasse (Raumheizung, Mitteltemperatur): A++
- Aufstellung Außeneinheit: Boden oder Wandkonsole
- Zertifizierung: Kältekreis nach 2014/68/EU; EHPA-zertifiziert
Hinweise zur Installation
- Aufstellort und Schallschutz nach Planungsvorgaben auslegen.
- Hydraulischer und elektrischer Anschluss flexibel unter- oder rückseitig möglich (installationsabhängig).
- Inbetriebnahme, Parametrierung und Sicherheitsprüfung durch qualifiziertes Fachpersonal empfohlen.
FAQ – häufige Fragen
Kann die CHA-Monoblock 07 auch kühlen?
Ja, die Wärmepumpe ist für Heizen und Kühlen ausgelegt – die konkrete Umsetzung hängt vom Anlagenaufbau ab.
Welche Temperaturen sind möglich?
Bis 70 °C Vorlauf im Wärmepumpenbetrieb und bis 75 °C mit zugeschaltetem E-Heizelement.
Wie wird die Wärmepumpe gesteuert?
Über die integrierte Regelung und optional über WOLF Link Home per Smartset App und Webportal (abhängig von Einrichtung/Netzwerk).
| Abmessungen | 1450 × 800 × 1700 mm |
|---|---|
| Gewicht | 230 kg |
| Anschlussspannung: | 400-400 V |
| Anschluss und Reglung mehrere Heizkreise möglich: | ja |
| Ansteuerung für Heizkessel Zentralheizung: | ja |
| Art der Drehzahlregelung (interne Pumpe): | automatisch durch dT gesteuert |
| Art der Optimierung: | Raumsensor |
| Art der Pumpe (interne Pumpe): | energiesparend |
| Art der Regelung: | witterungsabhängige Regelung |
| Aufstellung Gerät: | Innen- und Außenaufstellung |
| Batteriekennzeichnung Kennzeichen: | nein |
| Beschränkung max. elektrische Leistungsaufnahme: | 9 A |
| Betriebsgeräusch: | 30-58 dB(A) |
| Breite: | 1.286 mm |
| Datentransfer über Busverbindung: | ja |
| Datentransfer über Internet: | ja |
| Datentransfer über USB: | nein |
| Drehzahlregelung Pumpe (interne Pumpe): | eingebaut |
| ECHA-DB Kennzeichen: | nein |
| ERP jahresz. Raumheizung mitteltemp. 55C: | A++ |
| ERP jahresz. Raumheizung niedertemp. 35C: | A+++ |
| Energieeffizienzklasse Raumheizung: | A++ |
| Energieeffizienzklasse bei der Warmwasserbereitung: | A |
| Externe Steuerung benötigt: | nein |
| Fernbedienbar: | ja |
| Füllmenge Kältemittel: | 3 kg |
| Geeignet für Schwimmbadwasserheizung: | ja |
| Geeignet für Warmwasser: | ja |
| Geeignet für Zusatzheizung Zentralheizung: | ja |
| Geeignet für aktive Kühlung: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gewicht: | 179 kg |
| Heizleistung bei 7/35 °C nach EN 14511: | 4 kW |
| Höhe: | 979 mm |
| Kaskadierbar: | ja |
| Kühlleistung bei 35/7 °C nach EN 14511: | 1,9-6,5 kW |
| Kühlleistung bei 35/18 °C nach EN 14511: | 2,3-7 kW |
| Luftdurchsatz: | 0-3300 m³/h |
| Max. Betriebsdruck Abgabesystem: | 2 bar |
| Max. Heizungsvorlauftemperatur: | 70 °C |
| Modulationsrate: | 30-100 % |
| Modulierender Kompressor: | ja |
| Nenndurchmesser Anschluss Vorlauf und Rücklauf: | 28 mm |
| REACH Datum: | 2020-11-01 |
| REACH Kennzeichen: | nein |
| Raumtemperaturregelung: | ja |
| Regelung für Pufferspeicher: | ja |
| Rohraußendurchmesser, Anschluss Abgabesystem: | 28 mm |
| Sanftanlauf eingebaut: | ja |
| Schallleistungspegel nach EN 12102 bei 0/35 °C: | 52 dB(A) |
| Schutzart (IP): | IP24 |
| Schwimmbadregelung: | ja |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 35 °C: | 194 % |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 55 °C: | 148 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 35 °C: | 175 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 55 °C: | 127 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 35 °C: | 249 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 55 °C: | 179 % |
| Sicherung (träge): | 20 A |
| Spannungsart der Pumpe (interne Pumpe): | AC |
| Steuerung für Warmwasser integriert: | ja |
| Tiefe: | 562 mm |
| Typ Kältemittel: | R290 |
| UBA-Positivliste Kennzeichen: | nein |
| Zapfprofil: | XL |
| ErP Label.pdf | Energielabel als Energieverbrauchskennzeichnung |
| Datenblatt.pdf | Technische Details zum Artikel |

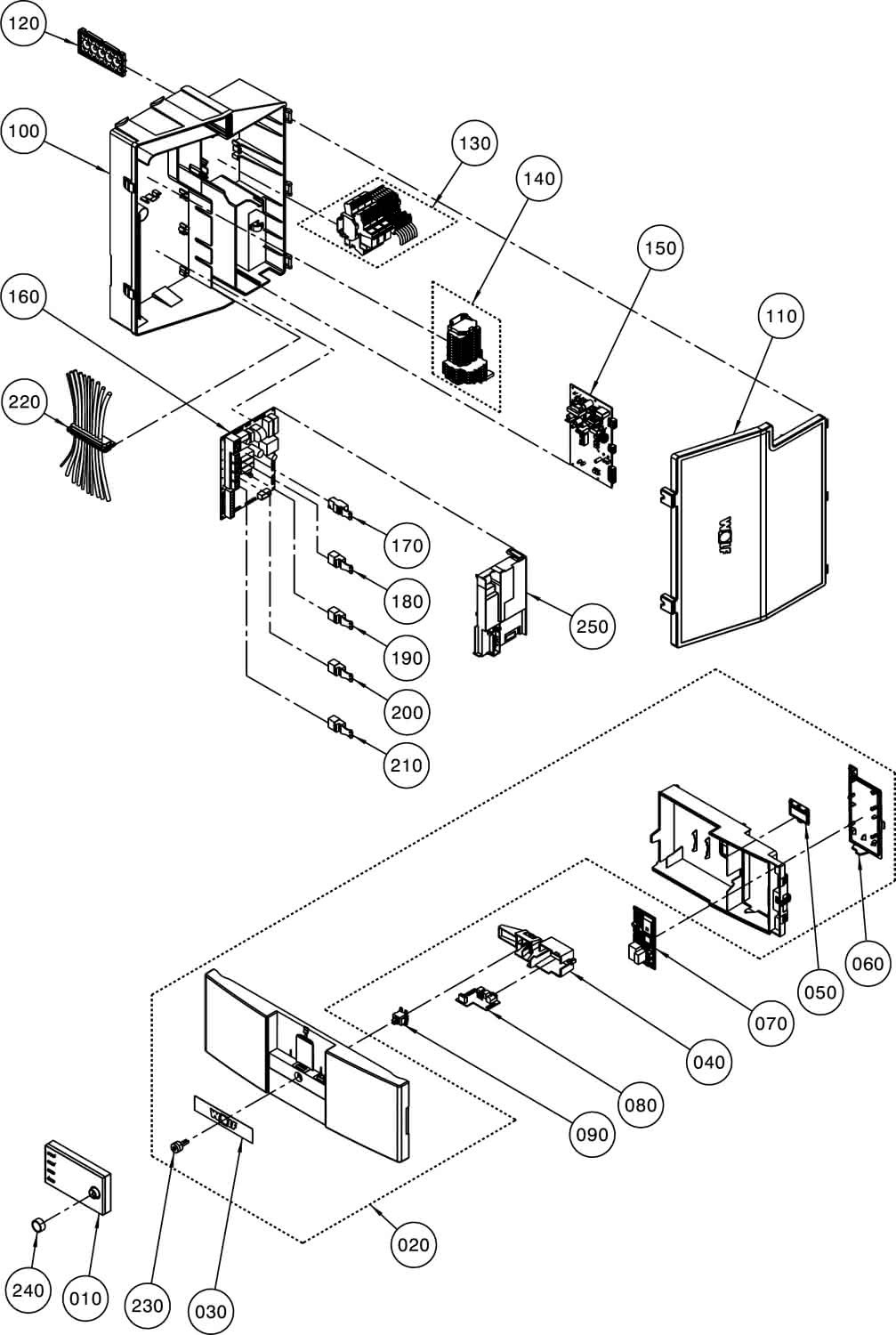

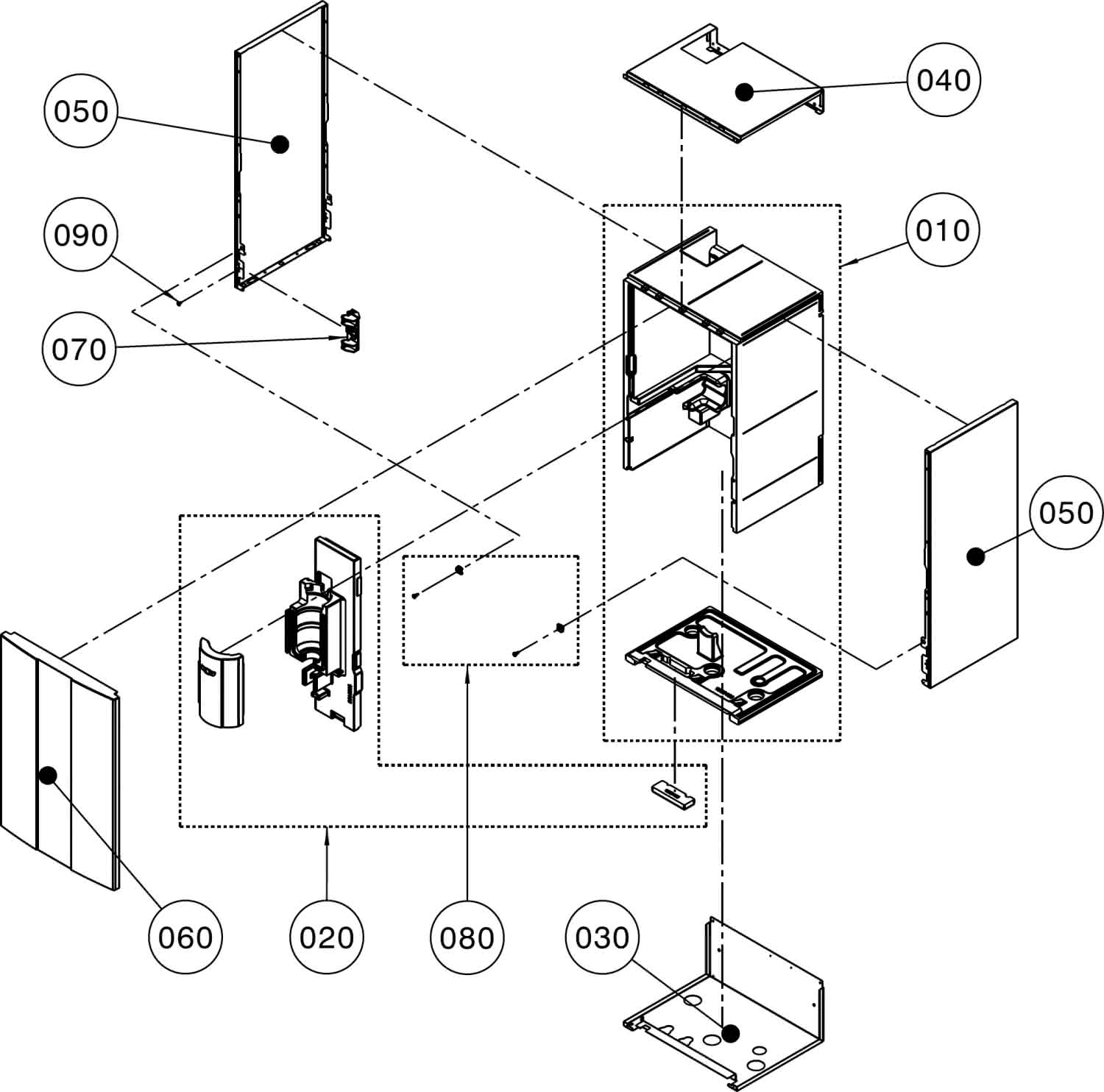

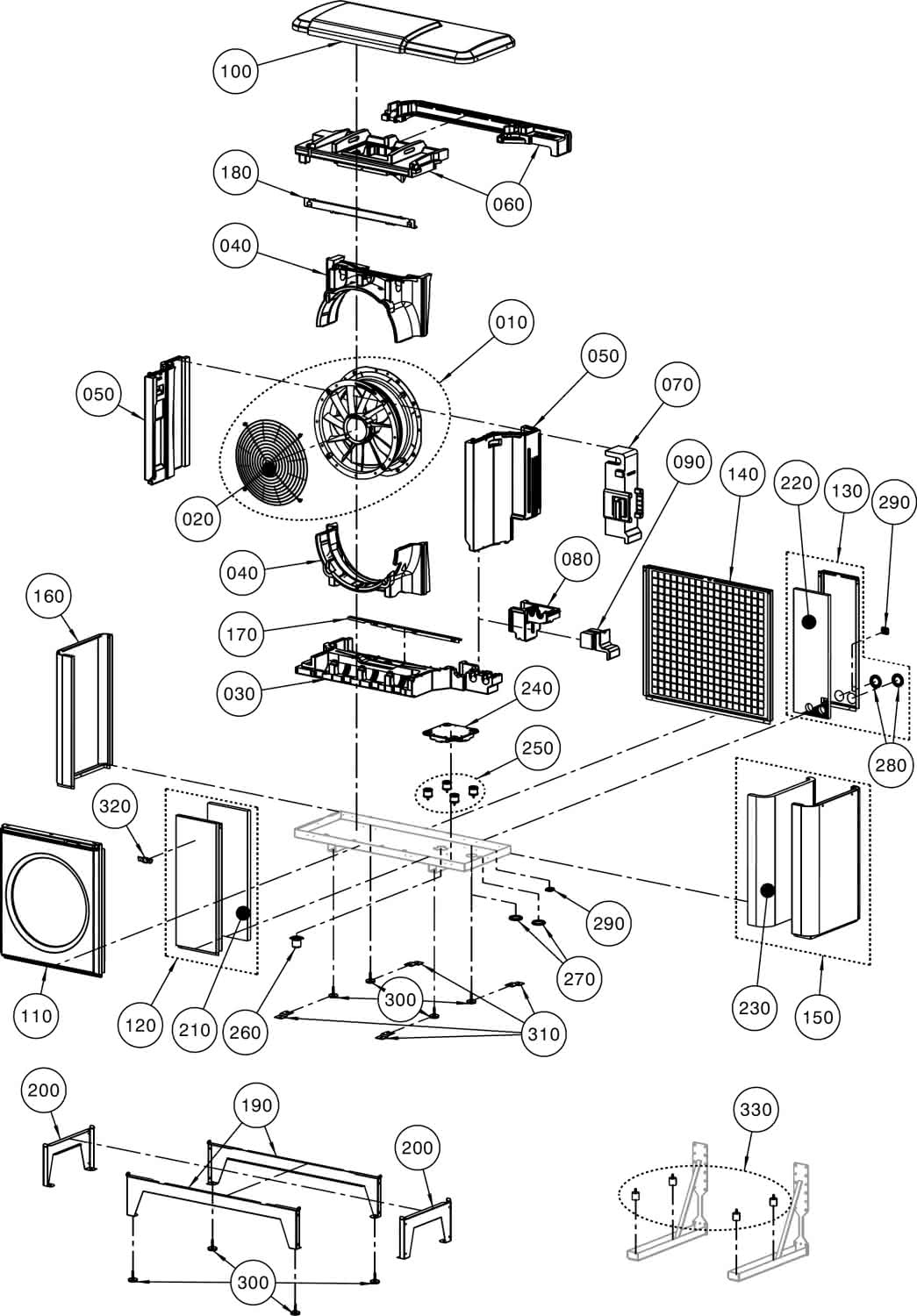

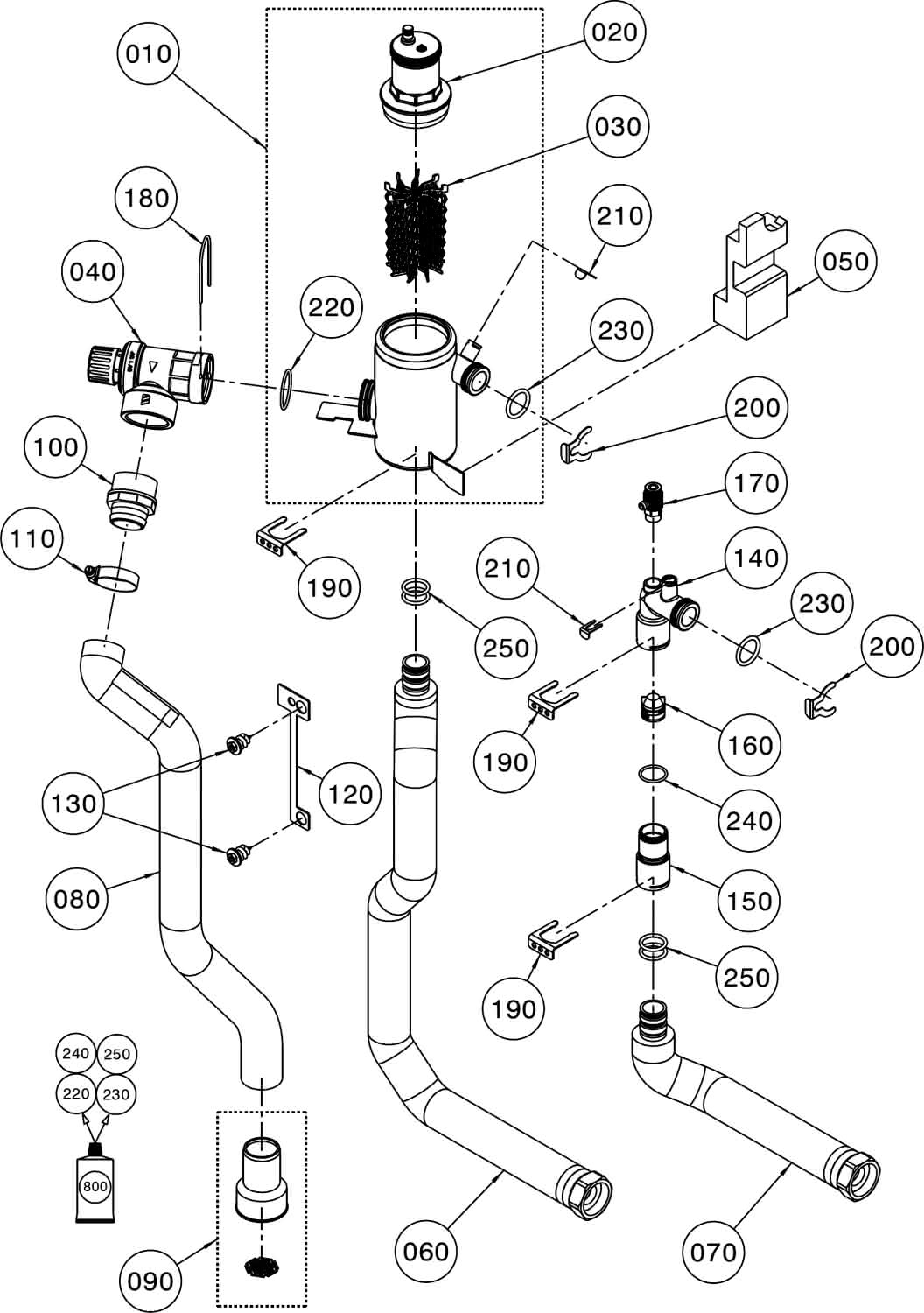

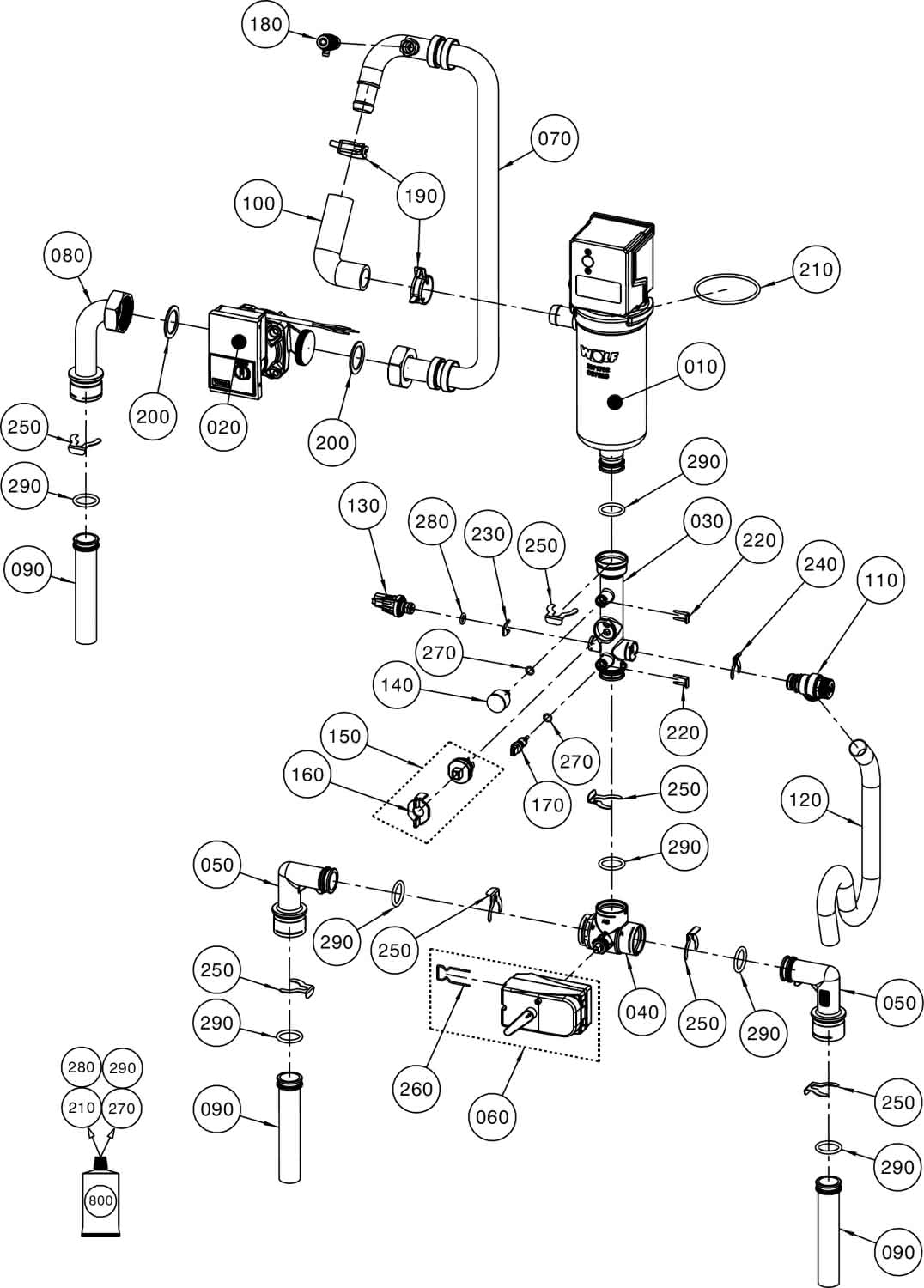

| Explosionszeichnung.jpg | Explosionszeichnung |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
| Wartungsanleitung.pdf | Informationen zur Wartung des Artikels |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
