Wolf Wärmepumpe CHA-Monoblock 16/20 (400V) mit E-Heizelement 9 kW

Produktnummer: 9147922

Hersteller: Wolf

Herstellernummer: 9147922

EAN: 4045013520875

Wolf Wärmepumpe CHA-Monoblock 16/20 (400V) mit E-Heizelement 9 kW – modulierend, schalloptimiert und smart vernetzt

Die Wolf CHA-Monoblock 16/20 (400V) ist eine leistungsstarke, modulierende Luft/Wasser-Wärmepumpe für zukunftsorientierte Gebäudetechnik. Sie vereint effizientes Heizen, Kühlen und Warmwasser (anlagenabhängig) mit moderner Inverter-Technologie und einem besonders klimafreundlichen Ansatz: Als Kältemittel kommt R290 (Propan) zum Einsatz – mit einem sehr niedrigen GWP von 3. Damit eignet sich das System sowohl für Neubau- als auch für Sanierungskonzepte, bei denen Effizienz, Geräuschkomfort und langfristige Betriebssicherheit entscheidend sind.

Für hohen Komfort sorgt die mögliche Vorlauftemperatur bis 70 °C im reinen Wärmepumpenbetrieb. Zusätzlich ist ein 9 kW Elektroheizelement (400 V) integriert, wodurch bis 75 °C Heizwassertemperatur erreichbar sind – z. B. als Leistungsreserve in besonderen Betriebszuständen (systemabhängig). Mit Smart-Grid-Ready und App-Anbindung über WOLF Link Home lässt sich die Anlage zudem flexibel in moderne Energiemanagement- und Smart-Home-Umgebungen integrieren.

Vorteile auf einen Blick

Modulierende Inverter-Technologie für effizienten Teillastbetrieb und stabile Temperaturen
Natürliches Kältemittel R290 (GWP 3) – geringere Umweltbelastung
Hohe Vorlauftemperaturen: bis 70 °C (WP) / bis 75 °C (mit E-Heiz)
Smart-Grid-Ready & hybridfähig – passend für unterschiedliche Anlagenkonzepte
Schalloptimierter Betrieb mit Nachtmodus und schwingungsgedämpfter Konstruktion
Digitale Steuerung via WOLF Link Home (LAN/WLAN), Smartset App & Webportal
Wärmemengenzähler integriert (BAFA-Richtlinien) – hilfreich für Nachweis/Monitoring (förder-/nachweispflichtig je Fall)

Außeneinheit – auf Effizienz & Langlebigkeit ausgelegt

Robuste, UV-beständige Gehäusekonstruktion für den Außeneinsatz
Inverter-Technologie für stufenlose Leistungsregelung und hohen Modulationsbereich
Zwei unabhängig gesteuerte elektronische Expansionsventile zur Effizienzoptimierung
Strömungsoptimierter Rippenrohr-Verdampfer mit Aluminiumlamellen & hydrophober Schutzbeschichtung
Plattenwärmetauscher aus Edelstahl 1.4301 als Verflüssiger
Vorlauf- & Rücklaufsensoren zur präzisen Leistungssteuerung
EC-Axialventilator im Eulenflügeldesign mit Schutzgitter gemäß DIN EN 13857
Energieeffizienzklasse Raumheizung (Mitteltemperatur): A++
Kältekreis zertifiziert nach Druckgeräte-Richtlinie 2014/68/EU

Inneneinheit – Hydraulik, Sicherheit & Zusatzleistung

Hocheffiziente Umwälzpumpe (EEI ≤ 0,21) für Heiz- & Warmwasserbetrieb (systemabhängig)
Automatische Spreizungsregelung über Pumpendrehzahl
3-Wege-Umschaltventil für Heiz-, Kühl- & Warmwasserbetrieb
Integrierter Wärmemengenzähler nach BAFA-Richtlinien
Heizwasserdrucksensor mit Warnmeldung bei niedrigem Wasserdruck
Gedämmte Inneneinheit mit 3-bar-Heizkreissicherheitsventil & Kunststoffablaufschlauch (ø 19 mm)
Elektroheizelement: 9 kW, bedarfsgeregelt, 400 V
Flexible Montage: wandhängend (Einhängewinkel) oder Boden-/Deckenmontage (Gerätekonsole)

Regelung, Anschlüsse & Energiemanagement

Regler mit umfassenden Steuer- und Überwachungsfunktionen
Schnittstellen/Anschlüsse u. a. für eBUS, Speicherfühler, Außenfühler, Smart Grid, PV-Anhebung & 0–10 V
3 parametrierbare Eingänge (z. B. Taupunktwächter, Sammlerfühler)
3 parametrierbare Ausgänge (z. B. externe Heizkreispumpe, Umschaltventil Kühlbetrieb, Zirkulationspumpe)
Unterstützung nach § 14a EnWG mit einstellbarer Dimmfunktion (software-/standabhängig; z. B. HCM-4 FW 1.90)

Smart-Home-Integration mit WOLF Link Home

LAN & WLAN für Fernzugriff und Parametrierung
WOLF Smartset App (Android/iOS) und Smartset Webportal
Remote Control für Fachhandwerker zur Fernwartung & Optimierung
Alexa-Skill zur Sprachsteuerung (system-/kontoabhängig)

Technische Kerndaten (aus deiner Vorlage)

Kältemittel: R290 (Propan), GWP 3
Max. Vorlauftemperatur (WP): 70 °C
Max. Heizwassertemperatur (mit E-Heiz): 75 °C
Energieeffizienzklasse Raumheizung (Mitteltemperatur): A++
Aufstellung Außeneinheit: Boden oder Wandkonsole
Hydraulischer/elektrischer Anschluss: flexibel unter- oder rückseitig
Geräuschkomfort: schallreduzierter Nachtmodus, schwingungsgedämpfte Konstruktion

Hinweise zur Installation

Aufstellung, Schallschutz, Hydraulik und Elektroanschluss gemäß Hersteller- und Planungsunterlagen auslegen.
Für Förderfähigkeit/Nachweise gelten jeweils die aktuellen Vorgaben (anlagen- und projektabhängig).
Inbetriebnahme, Parametrierung und Sicherheitsprüfung durch qualifiziertes Fachpersonal empfohlen.

FAQ – häufige Fragen

Welche Aufgabe hat das 9-kW-E-Heizelement?

Es dient als zusätzliche Leistungsreserve bzw. zur Unterstützung in besonderen Betriebszuständen (systemabhängig) und ermöglicht höhere Heizwassertemperaturen bis 75 °C.

Ist die Wärmepumpe Smart-Grid-Ready?

Ja, die CHA-Monoblock ist Smart-Grid-Ready und kann in Energiemanagement-/PV-Konzepte eingebunden werden (anschluss- und einstellungsabhängig).

Kann die Anlage auch kühlen?

Die Wärmepumpe ist für Heizen und Kühlen ausgelegt – die konkrete Umsetzung hängt vom Anlagenaufbau und der Hydraulik ab.

Abmessungen	1800 × 1000 × 1900 mm
Gewicht	297 kg
Anschlussspannung:	400-400 V
Anschluss und Reglung mehrere Heizkreise möglich:	ja
Ansteuerung für Heizkessel Zentralheizung:	ja
Art der Drehzahlregelung (interne Pumpe):	automatisch durch dT gesteuert
Art der Optimierung:	Raumsensor
Art der Pumpe (interne Pumpe):	energiesparend
Art der Regelung:	witterungsabhängige Regelung
Aufstellung Gerät:	Innen- und Außenaufstellung
Batteriekennzeichnung Kennzeichen:	nein
Beschränkung max. elektrische Leistungsaufnahme:	9 A
Betriebsgeräusch:	30-60 dB(A)
Breite:	1.700 mm
Datentransfer über Busverbindung:	ja
Datentransfer über Internet:	ja
Datentransfer über USB:	nein
Drehzahlregelung Pumpe (interne Pumpe):	eingebaut
ECHA-DB Kennzeichen:	nein
ERP jahresz. Raumheizung mitteltemp. 55C:	A++
ERP jahresz. Raumheizung niedertemp. 35C:	A+++
Energieeffizienzklasse Raumheizung:	A+++
Energieeffizienzklasse bei der Warmwasserbereitung:	A
Externe Steuerung benötigt:	nein
Fernbedienbar:	ja
Füllmenge Kältemittel:	3 kg
Geeignet für Schwimmbadwasserheizung:	ja
Geeignet für Warmwasser:	ja
Geeignet für Zusatzheizung Zentralheizung:	ja
Geeignet für aktive Kühlung:	ja
Gefahrgut Kennzeichen:	nein
Gefahrstoff Kennzeichen:	nein
Gewicht:	277 kg
Heizleistung bei 7/35 °C nach EN 14511:	7 kW
Höhe:	1.300 mm
Kaskadierbar:	ja
Kühlleistung bei 35/7 °C nach EN 14511:	4,7-14,2 kW
Kühlleistung bei 35/18 °C nach EN 14511:	7,2-16,4 kW
Luftdurchsatz:	0-6400 m³/h
Max. Betriebsdruck Abgabesystem:	3 bar
Max. Heizungsvorlauftemperatur:	70 °C
Modulationsrate:	22-100 %
Modulierender Kompressor:	ja
Nenndurchmesser Anschluss Vorlauf und Rücklauf:	sonstige
REACH Datum:	2020-11-01
REACH Kennzeichen:	nein
Raumtemperaturregelung:	ja
Regelung für Pufferspeicher:	ja
Rohraußendurchmesser, Anschluss Abgabesystem:	35 mm
Sanftanlauf eingebaut:	ja
Schallleistungspegel nach EN 12102 bei 0/35 °C:	52 dB(A)
Schutzart (IP):	IP24
Schwimmbadregelung:	ja
Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 35 °C:	215 %
Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 55 °C:	154 %
Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 35 °C:	183 %
Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 55 °C:	137 %
Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 35 °C:	266 %
Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 55 °C:	185 %
Sicherung (träge):	16 A
Spannungsart der Pumpe (interne Pumpe):	AC
Steuerung für Warmwasser integriert:	ja
Tiefe:	756 mm
Typ Kältemittel:	R290
UBA-Positivliste Kennzeichen:	nein
Zapfprofil:	XXL

ErP Label.pdf	Energielabel als Energieverbrauchskennzeichnung
Datenblatt.pdf	Technische Details zum Artikel

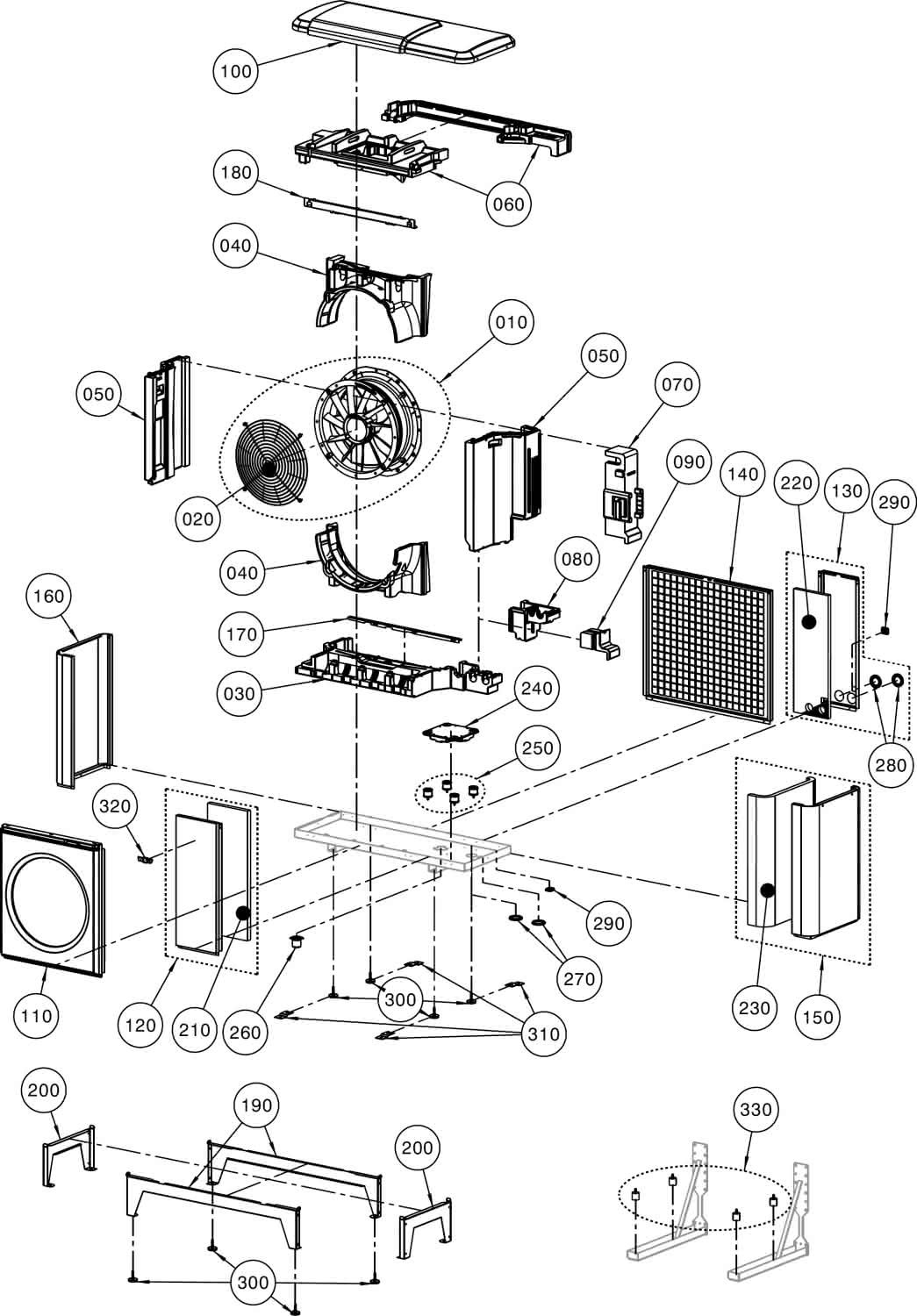

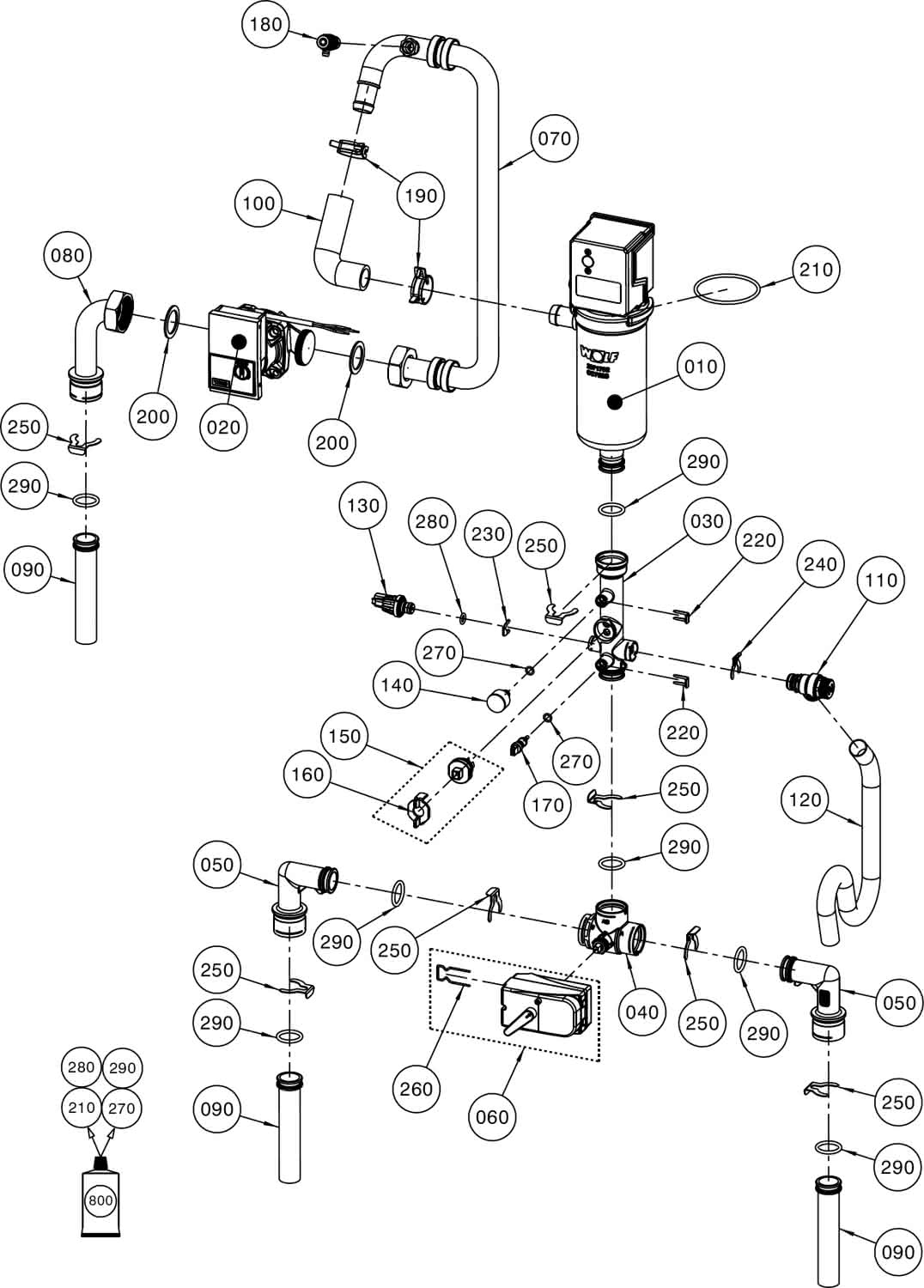

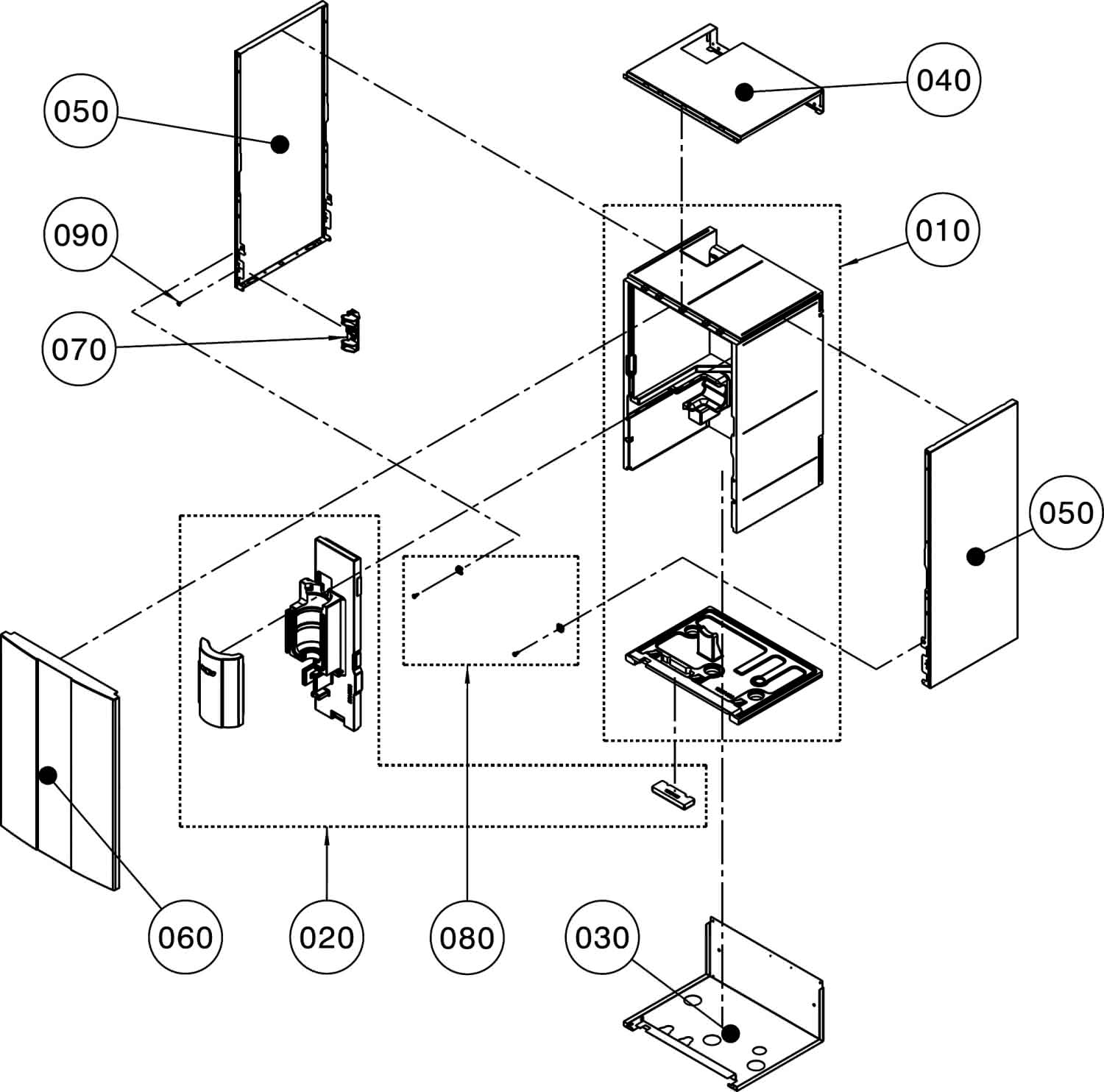

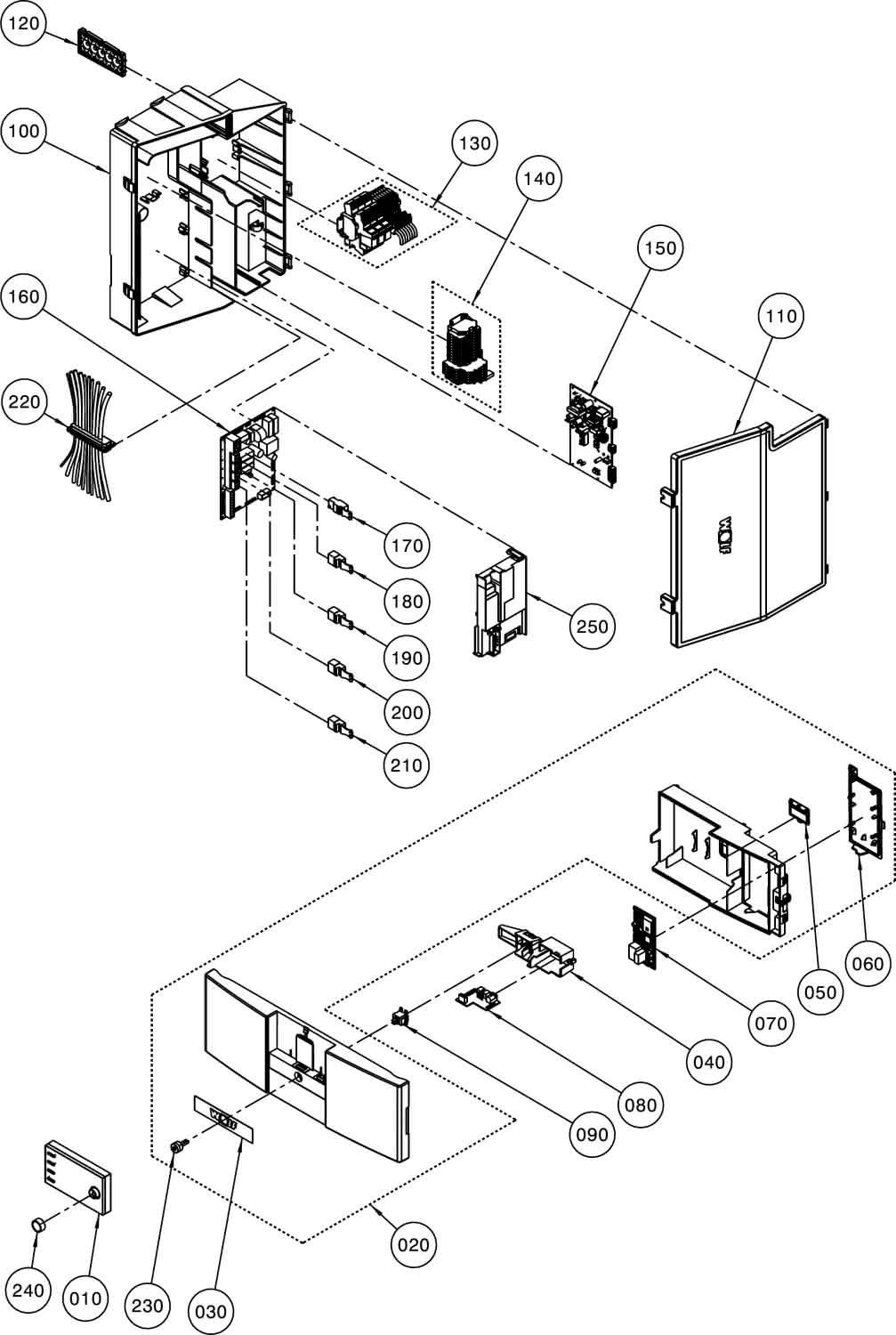

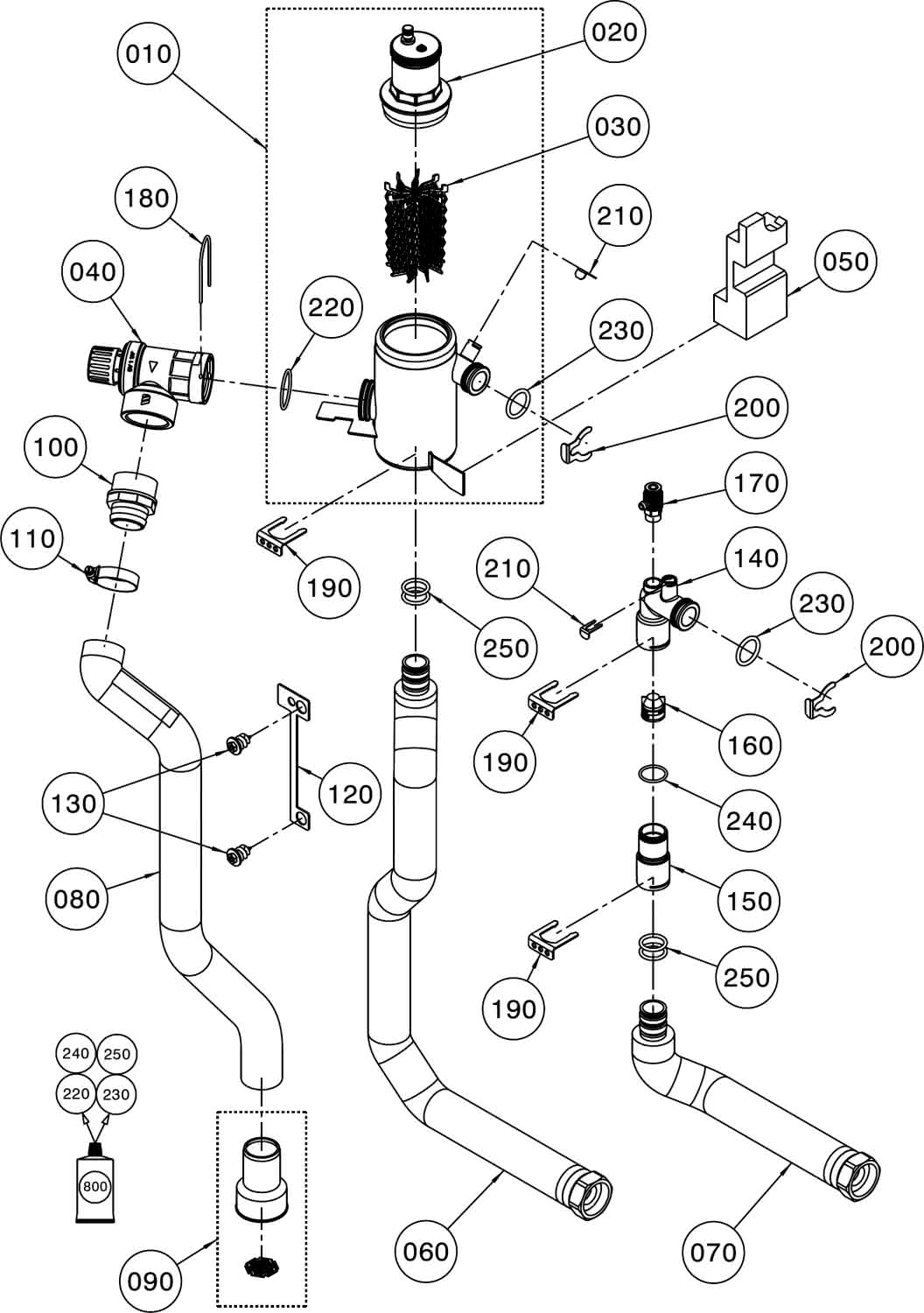

Explosionszeichnung.jpg	Explosionszeichnung
