Wolf Wärmepumpe CHA-Monoblock 16/20 (400V) ohne E-Heizelement
12.074,03 €*
% UVP: 22.276,80 €* (45.8% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
12.074,03 €*
% 22.276,80 €* (45.8% gespart)Produktinformationen "Wolf Wärmepumpe CHA-Monoblock 16/20 (400V) ohne E-Heizelement"
🌡️ WOLF Wärmepumpe CHA-Monoblock 16/20 (400V)
Modulierende Luft/Wasser-Wärmepumpe für Heizen, Kühlen & Warmwasser – umweltfreundlich mit R290
🔍 Produkt-Highlights
-
Typ: Luft/Wasser-Wärmepumpe, modulierend
-
Einsatzbereiche: Heizen, Kühlen, Trinkwassererwärmung
-
Leistungsbereich (modulierend): 5,3 – 16 kW
-
Kältemittel: R290 (Propan) – besonders umweltfreundlich (GWP = 3)
-
Netzanschluss: 400 V
-
Vorlauftemperatur: bis 70 °C ohne E-Heizstab, 75 °C mit E-Heizelement
✅ Besondere Merkmale
-
Effizienter Inverterbetrieb: hohe Jahresarbeitszahl (JAZ), optimale Anpassung an den Bedarf
-
Zertifikate: EHPA-geprüft, Smart-Grid-Ready, BAFA-förderfähig
-
Zweistufiger Betrieb: getrennte Expansionsventile für Heiz- und Kühlbetrieb
-
Hydraulische Anschlüsse: Glattrohr DN28
-
Schalloptimiert: Eulenflügel-Ventilator, Nachtmodus, Komponenten schalldämmend gelagert
-
Aufstellung: Außenaufstellung (Boden/Wandkonsole), kompakte Bauform
⚙️ Außeneinheit (CHA-16/20-MB)
-
Scroll-Verdichter, hermetisch gekapselt
-
Verdampfer: Kupferrohr mit Alu-Lamellen, hydrophob beschichtet
-
Abtaubetrieb: über Kreislaufumkehr
-
Wärmetauscher: Edelstahl-Plattenwärmetauscher (1.4301)
-
Vorlauf-/Rücklaufsensoren integriert
-
Schutzgitter nach DIN EN 13857, UV-beständiges Gehäuse
-
Kältekreis: nach Druckgeräterichtlinie 2014/68/EU
🔧 Inneneinheit – komplette Hydrauliklösung
-
HE-Pumpe EEI = 0,21 integriert
-
Durchflusssensor & Wärmemengenzähler (BAFA-konform)
-
Integriertes 9 kW E-Heizelement (Durchlaufprinzip, 400 V)
-
3-Wege-Umschaltventil: für Heizen/Kühlen/WW
-
Drucksensor mit Warnfunktion, analoges Druckmanometer, Entlüfter
-
Sicherheitsventil 3 bar & Ablaufanschluss DN19
-
Gedämmte Bauweise für effizienten Betrieb und Schallschutz
-
Montageoptionen: Wandhängend (Standard) oder alternativ Boden-/Deckenmontage
🧠 Regelung & Kommunikation
-
BM-2 oder AM-Modul integrierbar (nicht im Lieferumfang enthalten)
-
WOLF Link home vorbereitet für SmartSet App/Webzugriff
-
Regelung mit eBUS, S0, 0–10V, Smart Grid, PV-Eingang
-
Eingänge:
-
Speicherfühler
-
Außenfühler
-
Taupunktwächter
-
Externe Steuerung
-
-
Ausgänge:
-
2. Wärmeerzeuger
-
Zirkulationspumpe
-
Kühlumschaltung
-
🔒 Sicherheit & Normen
-
Entspricht DIN EN 14511, EN 378, DIN EN 13857, EN 303-5
-
Druckgeräteverordnung 2014/68/EU
-
EEK Mitteltemperatur: A++
📦 Technische Zusammenfassung
| Merkmal | Wert |
|---|---|
| Modulation | Stufenlos mit Inverter |
| Leistungsbereich | ca. 5,3 – 16 kW |
| Vorlauftemperatur (WP) | bis 70 °C (mit E-Heizung: 75 °C) |
| Kältemittel | R290 (Propan) |
| E-Heizstab | Nicht enthalten in dieser Version |
| JAZ (bei A7/W35) | Sehr hoch (abhängig vom System) |
| Effizienzklasse (Raumheizung) | A++ |
| Aufstellung | Außen (Boden oder Konsole) |
| Artikelnummer | 9147972 |
💡 Tipp: Dieses Modell ist ohne E-Heizelement ausgeführt. Wenn du eine zusätzliche elektrische Heizoption für Frostschutz oder Spitzenlast brauchst, könnte das Modell mit integriertem E-Heizstab (z. B. Artikel 9147971) besser passen.
Downloads
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
| ErP Label.pdf | Energielabel als Energieverbrauchskennzeichnung |
| Datenblatt.pdf | Technische Details zum Artikel |

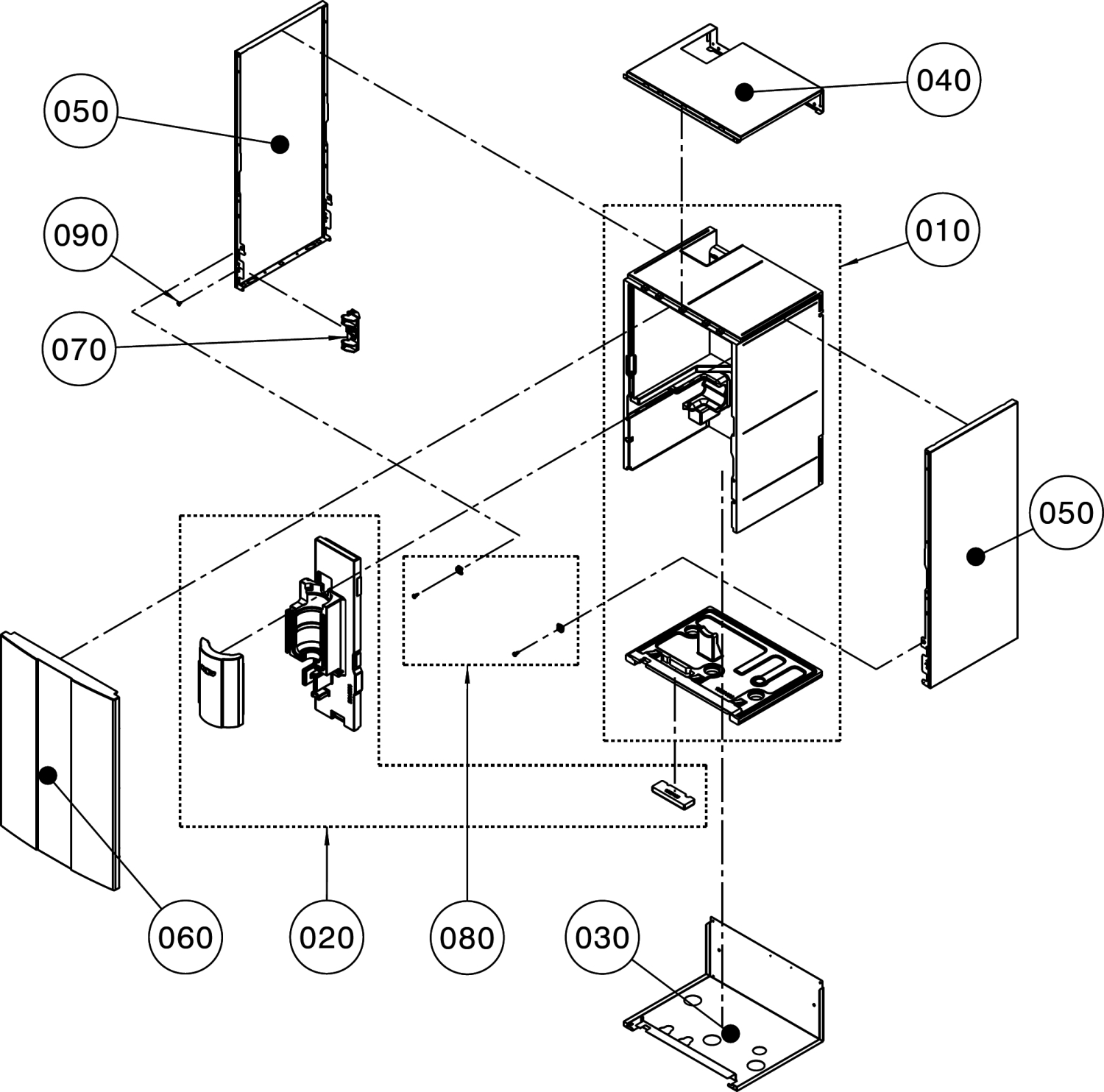

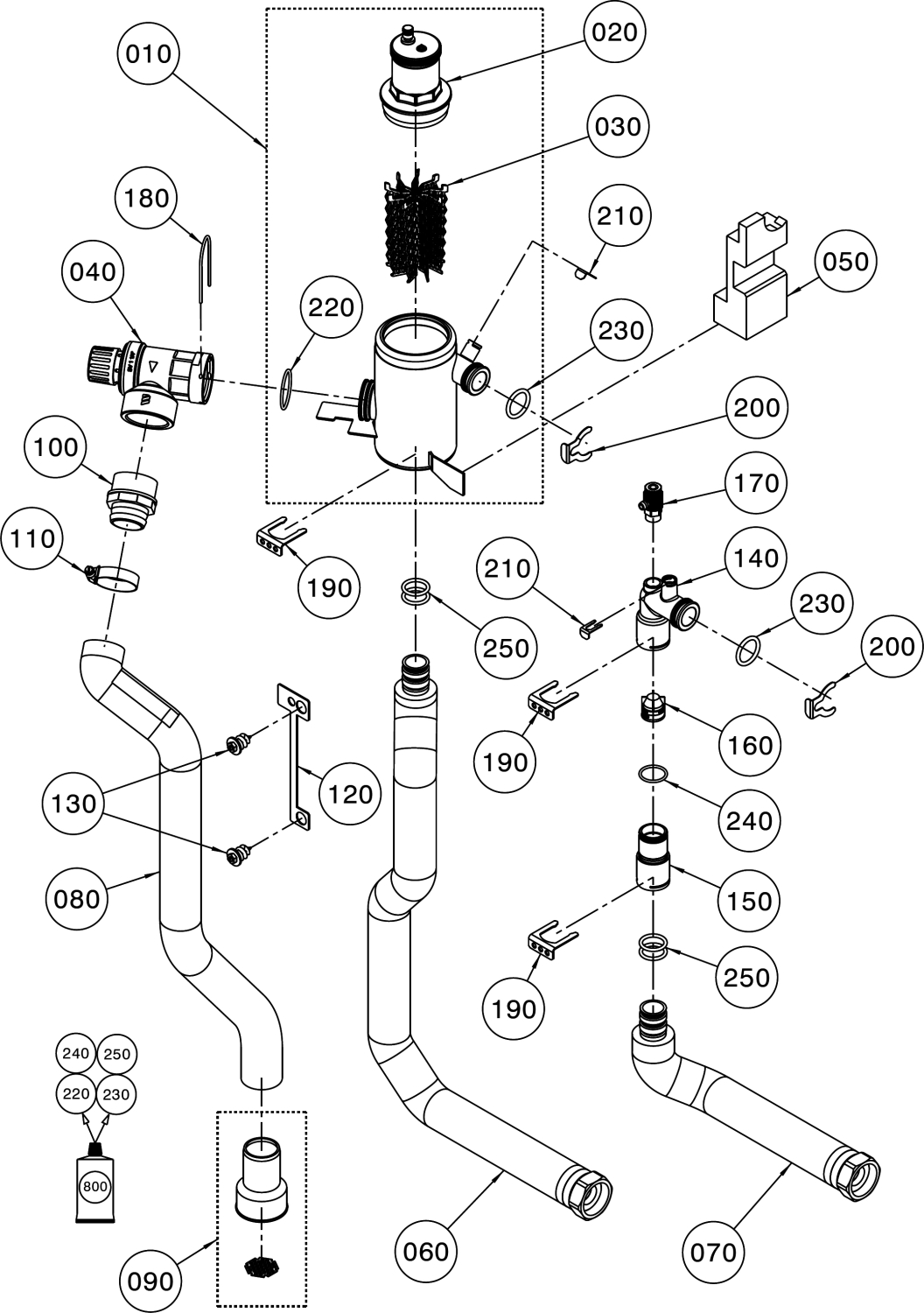

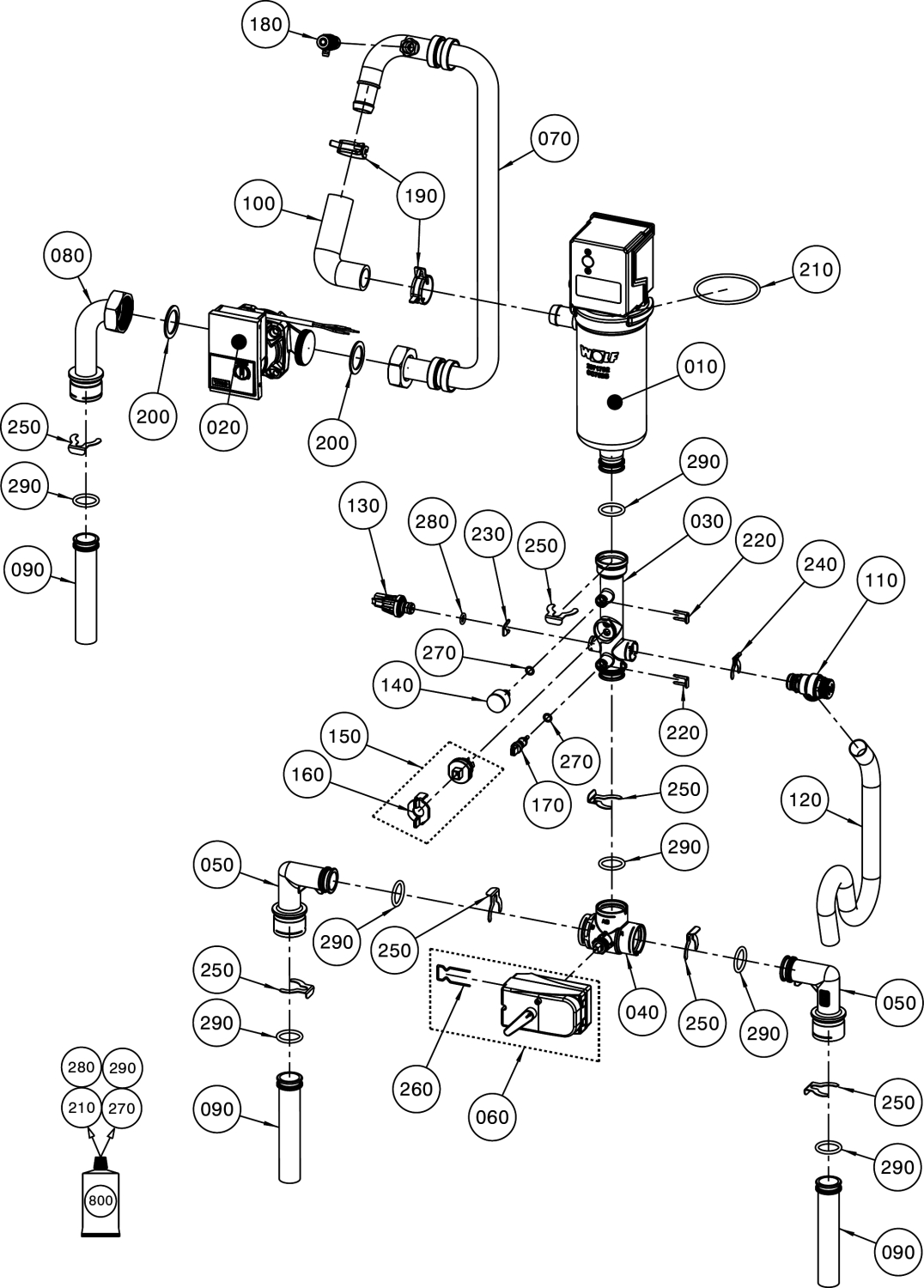

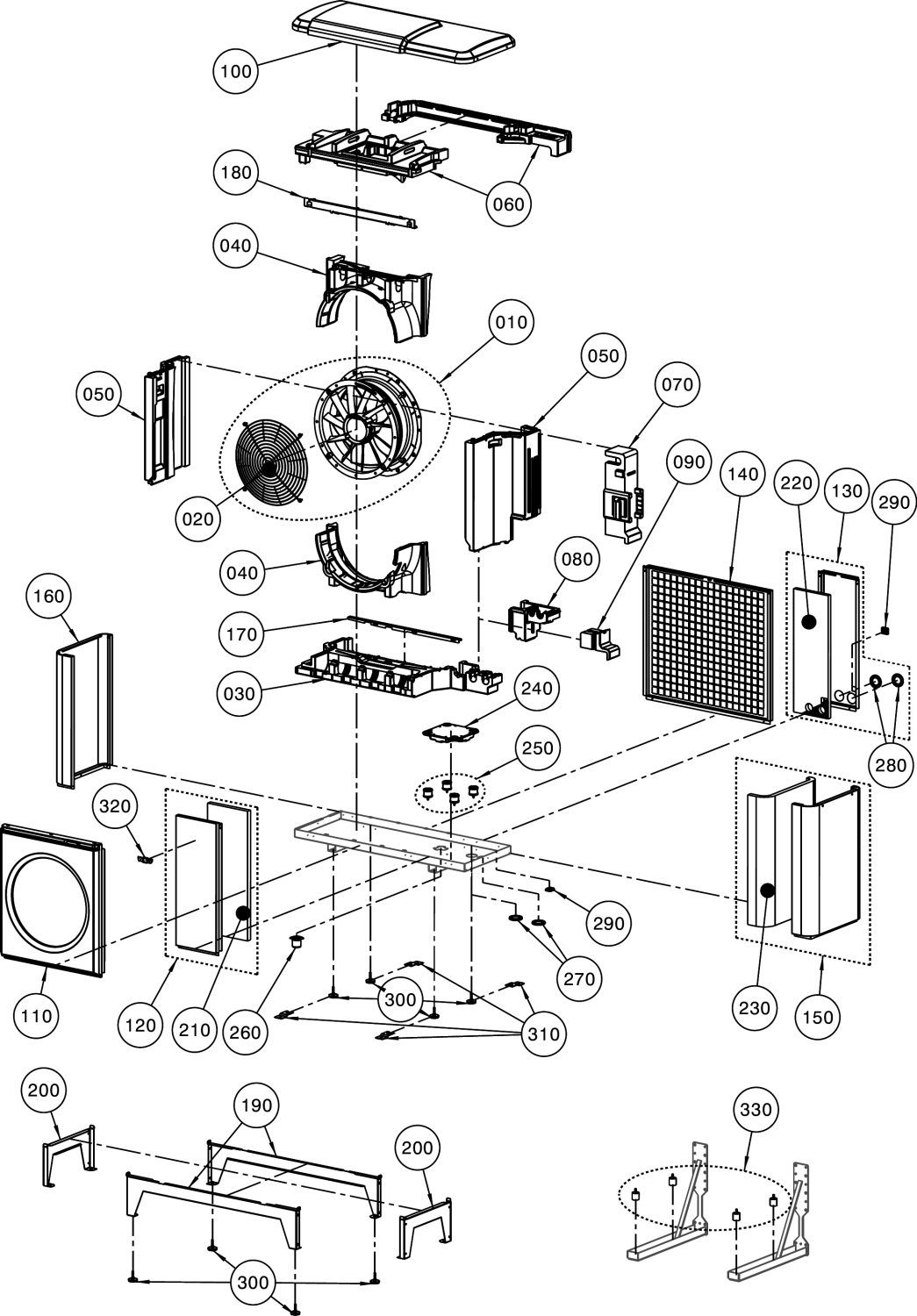

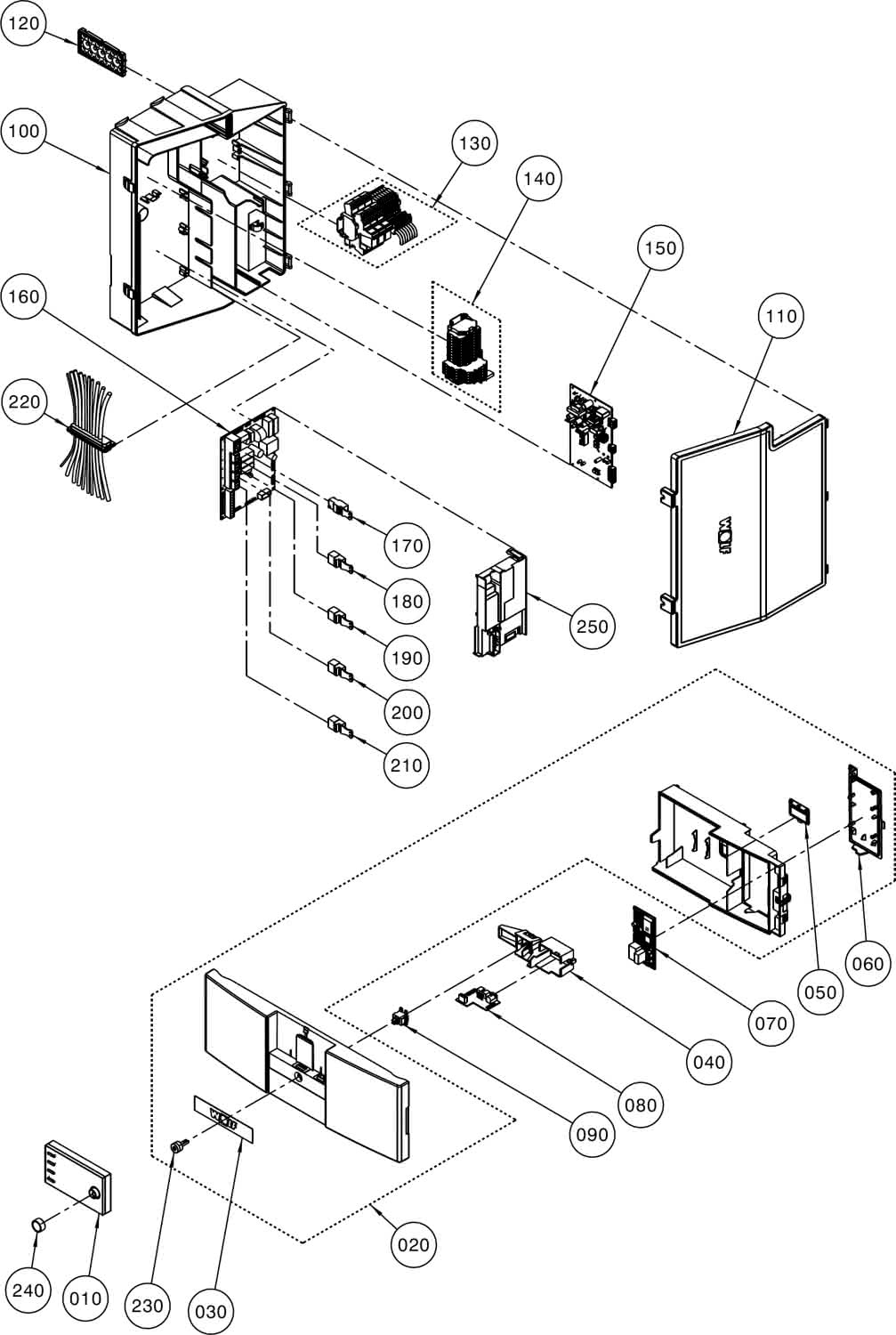

| Explosionszeichnung.jpg | Explosionszeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschlussspannung: | 400-400 V |
|---|---|
| Anschluss und Reglung mehrere Heizkreise möglich: | ja |
| Ansteuerung für Heizkessel Zentralheizung: | ja |
| Art der Drehzahlregelung (interne Pumpe): | automatisch durch dT gesteuert |
| Art der Optimierung: | Raumsensor |
| Art der Pumpe (interne Pumpe): | energiesparend |
| Art der Regelung: | witterungsabhängige Regelung |
| Aufstellung Gerät: | Innen- und Außenaufstellung |
| Batteriekennzeichnung Kennzeichen: | nein |
| Beschränkung max. elektrische Leistungsaufnahme: | 9 A |
| Betriebsgeräusch: | 30-60 dB(A) |
| Breite: | 1.700 mm |
| Datentransfer über Busverbindung: | ja |
| Datentransfer über Internet: | ja |
| Datentransfer über USB: | nein |
| Drehzahlregelung Pumpe (interne Pumpe): | eingebaut |
| ECHA-DB Kennzeichen: | nein |
| ERP jahresz. Raumheizung mitteltemp. 55C: | A++ |
| ERP jahresz. Raumheizung niedertemp. 35C: | A+++ |
| Energieeffizienzklasse bei der Warmwasserbereitung: | A |
| Externe Steuerung benötigt: | nein |
| Fernbedienbar: | ja |
| Füllmenge Kältemittel: | 3 kg |
| Geeignet für Schwimmbadwasserheizung: | ja |
| Geeignet für Warmwasser: | ja |
| Geeignet für Zusatzheizung Zentralheizung: | ja |
| Geeignet für aktive Kühlung: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gewicht: | 277 kg |
| Heizleistung bei 7/35 °C nach EN 14511: | 7 kW |
| Höhe: | 1.300 mm |
| Kaskadierbar: | ja |
| Kühlleistung bei 35/7 °C nach EN 14511: | 4,7-14,2 kW |
| Kühlleistung bei 35/18 °C nach EN 14511: | 7,2-16,4 kW |
| Luftdurchsatz: | 0-6400 m³/h |
| Max. Betriebsdruck Abgabesystem: | 3 bar |
| Max. Heizungsvorlauftemperatur: | 70 °C |
| Modulationsrate: | 22-100 % |
| Modulierender Kompressor: | ja |
| Nenndurchmesser Anschluss Vorlauf und Rücklauf: | sonstige |
| REACH Datum: | 2020-11-01 |
| REACH Kennzeichen: | nein |
| Raumtemperaturregelung: | ja |
| Regelung für Pufferspeicher: | ja |
| Rohraußendurchmesser, Anschluss Abgabesystem: | 35 mm |
| Sanftanlauf eingebaut: | ja |
| Schallleistungspegel nach EN 12102 bei 0/35 °C: | 52 dB(A) |
| Schutzart (IP): | IP24 |
| Schwimmbadregelung: | ja |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 35 °C: | 215 % |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 55 °C: | 154 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 35 °C: | 183 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 55 °C: | 137 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 35 °C: | 266 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 55 °C: | 185 % |
| Sicherung (träge): | 16 A |
| Spannungsart der Pumpe (interne Pumpe): | AC |
| Steuerung für Warmwasser integriert: | ja |
| Tiefe: | 756 mm |
| Typ Kältemittel: | R290 |
| UBA-Positivliste Kennzeichen: | nein |
| Zapfprofil: | XXL |
