Wolf WP-Center CHC-Monoblock 07/300-50 inkl. CHA07/400V+Speicher+Puffer+BM-2
Zubehör
13.112,03 €*
%Produktinfo

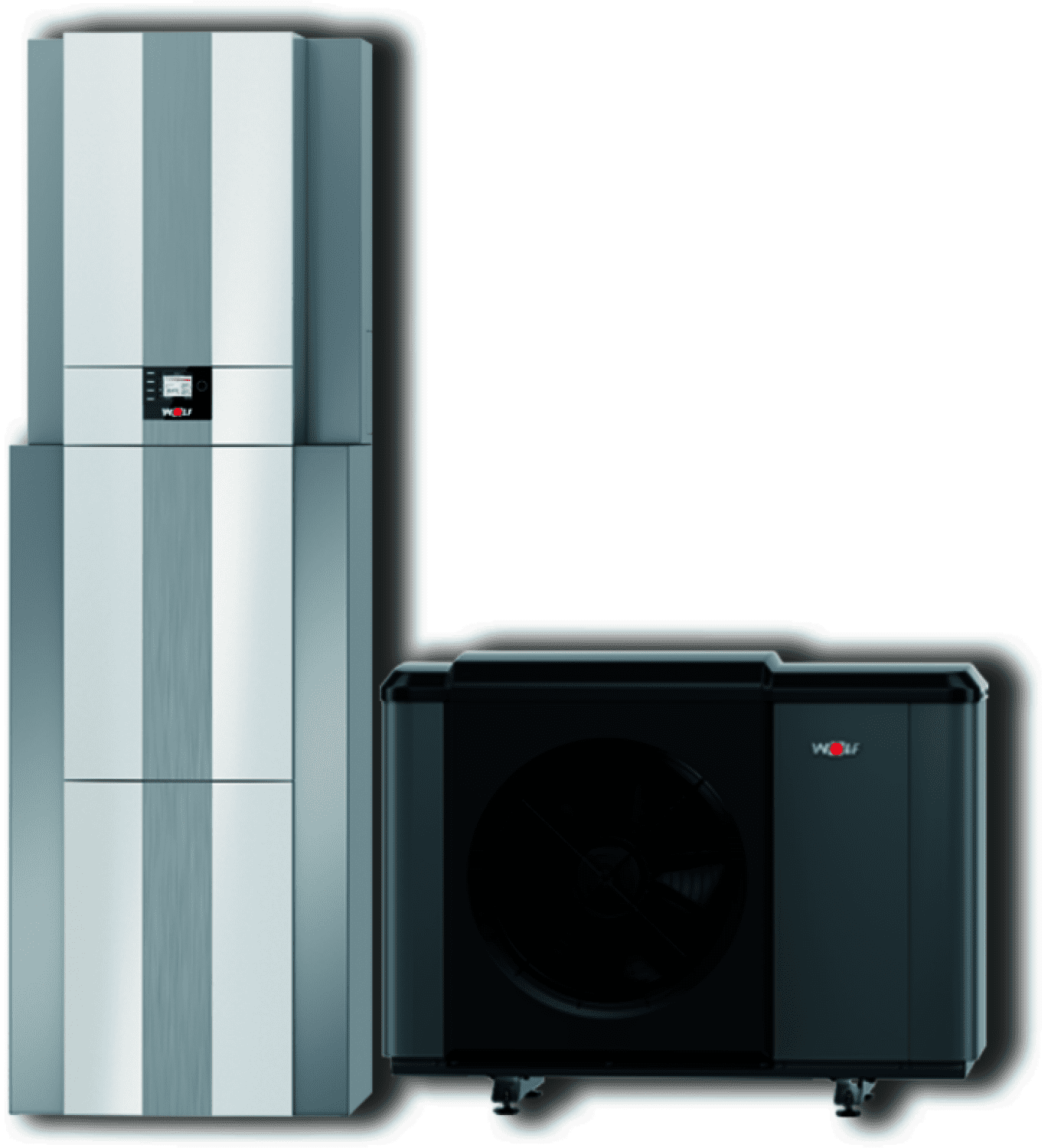

Wolf Wärmepumpencenter CHC-Monoblock 07/300-50
Modularer Luft/Wasser-Monoblock-Wärmeerzeuger mit großem Warmwasserspeicher und Pufferspeicher
Das Wolf Wärmepumpencenter CHC-Monoblock 07/300-50 ist ein leistungsstarkes, energieeffizientes Wärmepumpensystem für Heizung, Kühlung und Warmwasserbereitung. Es kombiniert modernste Monoblock-Wärmepumpentechnologie mit einem großzügigen 280-Liter-Warmwasserspeicher und einem 50-Liter-Pufferspeicher auf minimaler Aufstellfläche von max. 0,6 m². Die kompakte Einheit ist ideal für Ein- und Mehrfamilienhäuser und lässt sich perfekt mit der zentralen Wohnraumlüftung WOLF CWL-T-EXCELLENT koppeln.
Systembestandteile & Ausstattung:
-
280 Liter Warmwasserspeicher aus emailliertem Stahl (S235JR), nach DIN 4753, mit 3,0 m² Glattrohrwärmetauscher und hochwertiger PU-Hartschaumdämmung (λ = 0,024 W/mK)
-
50 Liter Pufferspeicher (Stahl S235JR), hydraulisch in Serie geschaltet, mit PU-Hartschaumdämmung, inkl. Überströmventil – geeignet für Kühlbetrieb mit Kaltwassertemperaturen von 18 °C bis 25 °C
-
Edelstahlwellrohr-Verrohrungssets (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL für einfache Montage
-
Membrandruckausdehnungsgefäß (MAG) 24 Liter mit Kappenventil und Entleerung
-
BM-2 Bedienmodul mit 3,5" Farbdisplay, Außentemperaturfühler und witterungsgeführter Vorlauftemperaturregelung
-
Wärmepumpe CHA07-Monoblock mit integriertem 9 kW Elektroheizelement, modulierendem Heiz- und Kühlbetrieb, natürlichem Kältemittel R290 und Vorlauftemperaturen bis 70 °C im WP-Betrieb
-
Stufenlose Leistungsregelung über Inverter und zwei elektrisch gesteuerte Expansionsventile
-
Hochwertiger Kupfer-Rippenrohrverdampfer mit hydrophober Schutzbeschichtung
-
Edelstahl-Plattenwärmetauscher als Verflüssiger
-
Integrierte Vorlauf- und Rücklaufsensoren
-
Hohe Jahresarbeitszahl (JAZ) durch optimierten Verdampfer und EC-Eulenflügel-Axialventilator
-
Geräuscharmer Betrieb mit Nachtmodus und Schallentkopplung (Schalldruckpegel im Nachtbetrieb nur 32 dB(A) in 3 m Abstand)
-
Integrierte hocheffiziente Umwälzpumpe (EEi 0,21) für Heizkreis und Warmwasser
-
Hydraulisch und elektrisch vorkonfektioniert, inklusive Sicherheits- und Überwachungsorganen
-
Vielseitige Steuer- und Schnittstellen: eBUS, Smart Grid, PV-Anhebung, Speicherfühler, externe Sensoren, 0-10V Ansteuerung
-
Vorbereitet für WOLF Link Home für Smart Home Anwendungen
-
Wärmemengenzähler nach BAFA mittels Durchflusssensor
Technische Daten:
| Parameter | Wert |
|---|---|
| Warmwasserspeicher | 280 Liter (emailliert, S235JR) |
| Pufferspeicher | 50 Liter (S235JR) |
| Max. Heizwassertemperatur | 75 °C (mit Elektroheizelement) |
| Kältemittel | R290 (natürlich, GWP 3) |
| Heizleistung (A7/W35) | 4,5 – 7,0 kW |
| COP (A7/W35) | 5,47 |
| Energieeffizienzklasse Raumheizung | Niedertemperatur: A+++, Mitteltemperatur: A++ |
| Energieeffizienz Warmwasserspeicher | C |
| Abmessungen Außeneinheit (BxHxT) | 1286 x 979 x 586 mm |
| Abmessungen Inneneinheit (BxHxT) | 600 x 1829 x 999 mm |
| Gewicht Warmwasserspeicher | 140 kg |
| Gewicht Pufferspeicher | 22 kg |
| Schalldruckpegel Nachtbetrieb | 32 dB(A) (3 m Abstand) |
| Betriebstemperatur Heizbetrieb | -22 °C bis +40 °C (Luft) |
| Betriebstemperatur Kühlbetrieb | +10 °C bis +45 °C (Luft) |
Anwendung & Vorteile:
-
Effiziente Wärme- und Warmwasserversorgung für Wohngebäude
-
Flexibel einsetzbar für Heiz-, Kühl- und Brauchwasserbetrieb
-
Umweltfreundliches Kältemittel R290 mit geringem Treibhauspotenzial
-
Kompakte und platzsparende Bauweise (Aufstellfläche max. 0,6 m²)
-
Intuitive Bedienung und vielfältige Schnittstellen für moderne Haustechnik
-
EHPA-zertifiziert, hybridfähig und zukunftssicher
Hersteller & Artikelnummer:
-
Hersteller: WOLF GmbH
-
Artikelnummer: 9146844
| Abmessungen | 2400 × 1600 × 2050 mm |
|---|---|
| Gewicht | 429 kg |
| Anschlussspannung: | 400-400 V |
| Anschluss und Reglung mehrere Heizkreise möglich: | ja |
| Ansteuerung für Heizkessel Zentralheizung: | ja |
| Art der Drehzahlregelung (interne Pumpe): | automatisch durch dT gesteuert |
| Art der Optimierung: | Raumsensor |
| Art der Pumpe (interne Pumpe): | energiesparend |
| Art der Regelung: | witterungsabhängige Regelung |
| Aufstellung Gerät: | Innen- und Außenaufstellung |
| Batteriekennzeichnung Kennzeichen: | nein |
| Beschränkung max. elektrische Leistungsaufnahme: | 9 A |
| Betriebsgeräusch: | 30-58 dB(A) |
| Breite: | 1.286 mm |
| Datentransfer über Busverbindung: | ja |
| Datentransfer über Internet: | ja |
| Datentransfer über USB: | nein |
| Drehzahlregelung Pumpe (interne Pumpe): | eingebaut |
| ECHA-DB Kennzeichen: | nein |
| Energieeffizienzklasse Raumheizung: | A++ |
| Energieeffizienzklasse bei der Warmwasserbereitung: | A |
| Externe Steuerung benötigt: | nein |
| Fernbedienbar: | ja |
| Füllmenge Kältemittel: | 3 kg |
| Geeignet für Schwimmbadwasserheizung: | ja |
| Geeignet für Warmwasser: | ja |
| Geeignet für Zusatzheizung Zentralheizung: | ja |
| Geeignet für aktive Kühlung: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gewicht: | 179 kg |
| Heizleistung bei 7/35 °C nach EN 14511: | 4 kW |
| Höhe: | 979 mm |
| Kaskadierbar: | nein |
| Kühlleistung bei 35/7 °C nach EN 14511: | 1,9-6,5 kW |
| Kühlleistung bei 35/18 °C nach EN 14511: | 2,3-7 kW |
| Luftdurchsatz: | 0-3300 m³/h |
| Max. Betriebsdruck Abgabesystem: | 2 bar |
| Max. Heizungsvorlauftemperatur: | 70 °C |
| Modulationsrate: | 30-100 % |
| Modulierender Kompressor: | ja |
| Nenndurchmesser Anschluss Vorlauf und Rücklauf: | 28 mm |
| REACH Datum: | 2020-11-01 |
| REACH Kennzeichen: | nein |
| Raumtemperaturregelung: | ja |
| Regelung für Pufferspeicher: | ja |
| Rohraußendurchmesser, Anschluss Abgabesystem: | 28 mm |
| Sanftanlauf eingebaut: | ja |
| Schallleistungspegel nach EN 12102 bei 0/35 °C: | 52 dB(A) |
| Schutzart (IP): | IP24 |
| Schwimmbadregelung: | ja |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 35 °C: | 194 % |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 55 °C: | 148 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 35 °C: | 175 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 55 °C: | 127 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 35 °C: | 249 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 55 °C: | 179 % |
| Sicherung (träge): | 20 A |
| Spannungsart der Pumpe (interne Pumpe): | AC |
| Steuerung für Warmwasser integriert: | ja |
| Tiefe: | 562 mm |
| Typ Kältemittel: | R290 |
| UBA-Positivliste Kennzeichen: | nein |
| Zapfprofil: | XL |
| Montageanleitung.pdf | Installationshinweise für Handwerker |

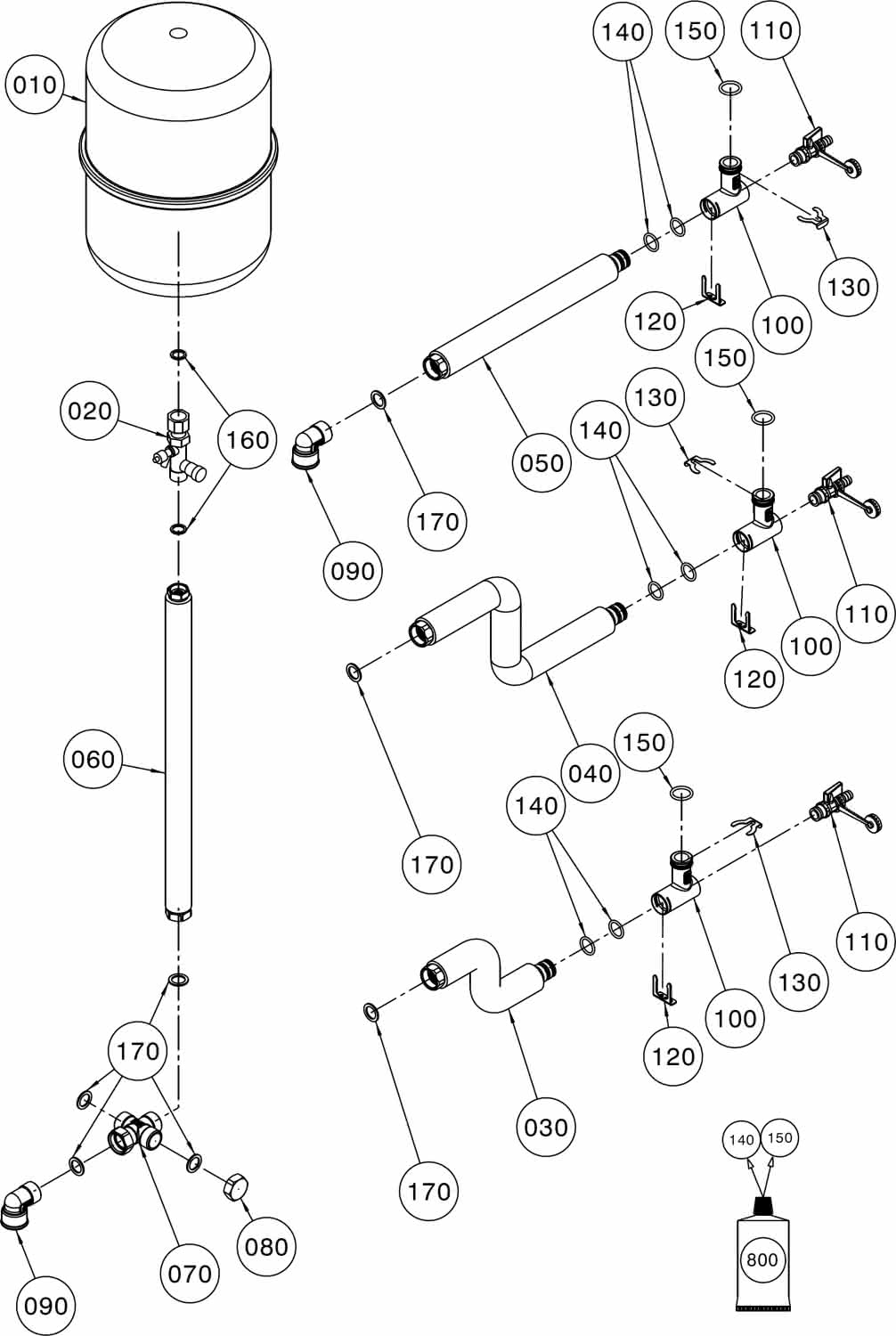

| Explosionszeichnung.jpg | Explosionszeichnung |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
