Wolf WP-Center CHC-Monoblock 10/200-35 inkl. CHA10/400V+Speicher+Puffer+BM-2
Zubehör
14.718,29 €*
%Produktinfo

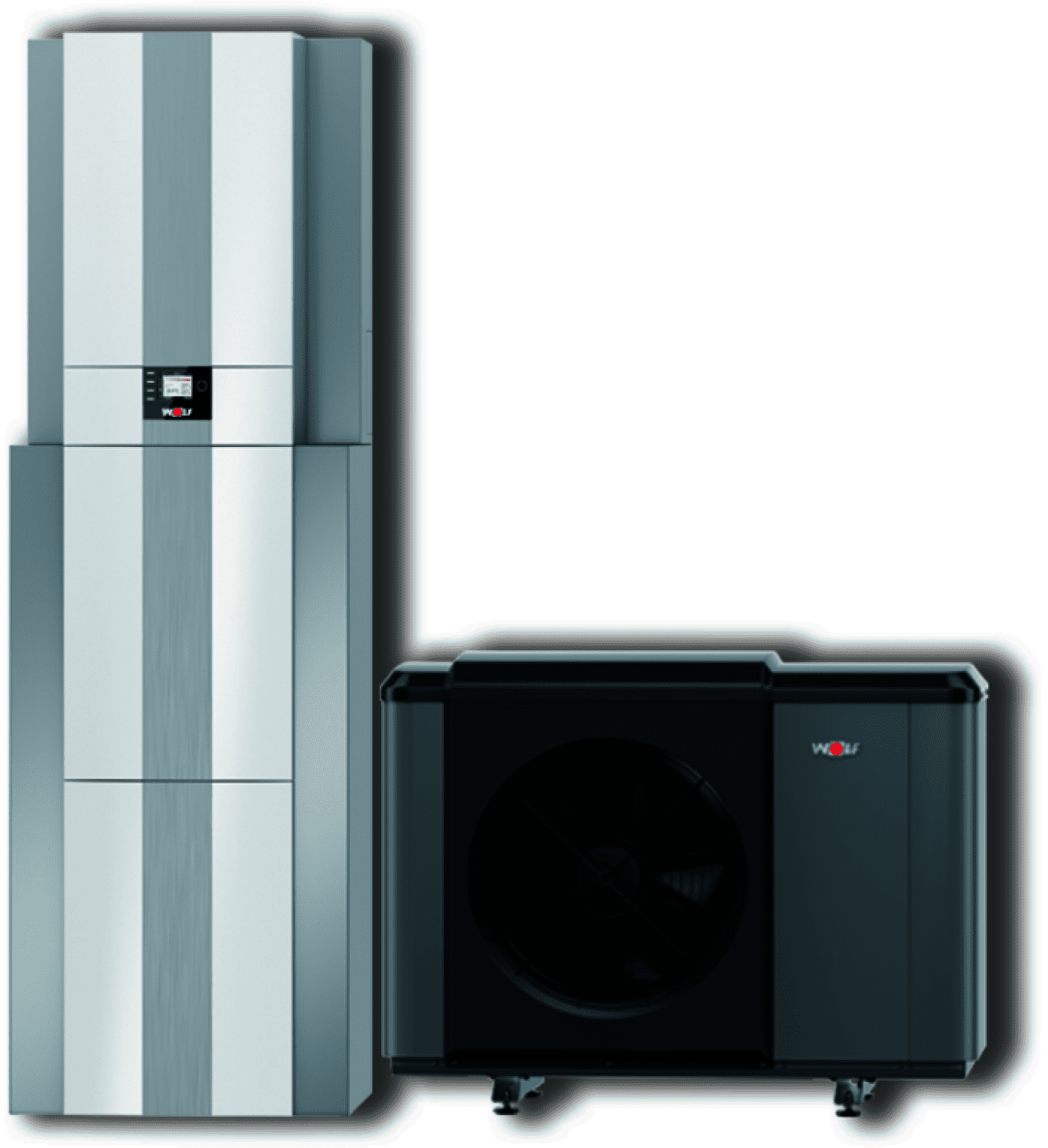

🌡️ WOLF Wärmepumpencenter CHC-Monoblock 10/200-35 inkl. CHA10/400V + Speicher + Puffer + BM-2
Modularer Wärmeerzeuger auf nur 0,5 – 0,6 m² Aufstellfläche
Hersteller: WOLF GmbH
Artikelnummer: 9146839
Kombinierbar mit: Zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT
✅ Systemübersicht
Das WOLF Wärmepumpencenter CHC-Monoblock 10/200-35 ist ein kompaktes und anschlussfertiges Gesamtsystem für effizientes Heizen, Kühlen und Warmwasserbereitung. Mit einem modular aufgebauten Design ist es ideal für Neubauten oder Modernisierungen mit geringem Platzbedarf. Die integrierte Luft/Wasser-Wärmepumpe CHA10/400V verwendet das umweltfreundliche Kältemittel R290, erfüllt höchste Effizienzstandards und ist SG-ready sowie BAFA-förderfähig.
📦 Lieferumfang
-
1× Wärmepumpencenter CHC-Monoblock 10/200-35 inkl.:
-
180 l Warmwasserspeicher nach DIN 4753 (Stahl S235JR, emailliert)
-
2,3 m² Glattrohr-Wärmetauscher, PU-Hartschaumisolierung (λ = 0,024 W/mK)
-
Magnesiumschutzanode, Tauchhülse, Befüll-/Entleerungshahn
-
-
1× Pufferspeicher 35 l für Abtauenergie (PU-isoliert, in Serie geschaltet)
-
1× Luft/Wasser-Wärmepumpe CHA10/400V (Monoblock, Außenaufstellung)
-
1× Edelstahlwellrohr-Verrohrungsset (1.4404, mit EPDM-Dämmung und PLUG&SEAL)
-
1× Membran-Ausdehnungsgefäß (MAG) 24 l mit Kappenventil (2,5 bar)
-
1× Bedienmodul BM-2 inkl. Außentemperaturfühler und 3,5” Farbdisplay
⚙️ Technik im Detail
🔸 Wärmepumpe CHA10/400V
-
Monoblock-Bauweise mit integriertem 9 kW E-Heizelement (400 V)
-
Modulierender Betrieb: 3,0 – 10,0 kW (je nach Temperatur)
-
Natürliches Kältemittel R290, GWP = 3, Füllmenge: 3,1 kg
-
Scroll-Verdichter, 2 elektronische Expansionsventile
-
Hochleistungs-Verdampfer mit Alu-Lamellen, hydrophobe Beschichtung
-
EC-Axialventilator mit Eulenflügeldesign für flüsterleisen Betrieb
-
Schallleistungspegel: 53 dB(A) bei Nennbetrieb / 51 dB(A) Nachtbetrieb
-
Schalldruckpegel @3 m (Nachtbetrieb): ca. 34 dB(A)
-
JAZ-optimiert, EHPA-zertifiziert, hybridfähig
Heizleistung & COP (EN14511):
| Temperatur (Luft/Wasser) | Heizleistung (kW) | COP |
|---|---|---|
| A2/W35 | 5,75 | 4,65 |
| A7/W35 | 4,10 | 5,72 |
| A10/W35 | 3,75 | 6,05 |
| A-7/W35 | 7,95 | 2,88 |
🔸 Inneneinheit & Speichertechnik
-
180 l Warmwasserspeicher, emailliert, mit 2,3 m² Glattrohr-WT
-
35 l Pufferspeicher mit Überströmventil, ideal für Kühlbetrieb (18–25 °C)
-
Integrierte Hocheffizienz-Umwälzpumpe EEI = 0,21
-
3-Wege-Umschaltventil für Heizen / Kühlen / Warmwasser
-
Wärmemengenzähler nach BAFA über Durchflusssensor integriert
-
Sicherheitsventil 3 bar, Drucksensor mit Warnmeldung, Entlüfter
-
Dämmung & Kunststoffablaufschlauch (Innen-Ø 19 mm)
📱 Regelung BM-2
-
Witterungsgeführte Vorlauftemperaturregelung
-
Zeitprogramme für Heizen, Kühlen, Warmwasser, Zirkulation
-
3,5” Farbdisplay mit Klartextanzeige
-
Vorbereitet für WOLF Link Home & Smartset-App
Eingänge:
-
eBUS, Speicher- & Außenfühler, S0-Schnittstelle, EVU, Smart Grid, PV-Anhebung
-
3 parametrierbare Eingänge: z. B. Taupunktwächter, 0–10 V, Sammelfühler
Ausgänge:
-
Heizkreispumpe, 2. Wärmeerzeuger, 3-Wege-Ventil, Zirkulationspumpe, 3 parametrierbare Ausgänge
🔌 Technische Daten – Elektrik
| Komponente | Spannung / Absicherung | Verbrauch / Leistung |
|---|---|---|
| Außeneinheit | 1NPE, 230 V, 50 Hz / 16 A (B) | Standby: 13 W / max: 4,4 kW |
| E-Heizelement | 3PE, 400 V, 50 Hz / 20 A (B) | 9 kW / max. 13 A |
| Heizkreispumpe | - | 3 – 75 W / Standby: 2 W |
📐 Abmessungen & Gewichte
| Bauteil | Maße (BxHxT mm) | Gewicht |
|---|---|---|
| Außeneinheit | 1286 × 979 × 586 | 162 kg |
| Inneneinheit | 440 × 790 × 340 | 27 kg |
| Gesamtsystem | 650 × 2081 × 751 | 145 kg (WW) + 21 kg (Puffer) |
🏅 Energieeffizienzklassen
| Anwendung | Klasse |
|---|---|
| Raumheizung – NT (35 °C) | A+++ |
| Raumheizung – MT (55 °C) | A++ |
| Warmwasserspeicher | B |
| Pufferspeicher | A |
Leistungskennzahl (NL50): 1,6
📌 Besondere Merkmale
-
✅ Umweltfreundliches R290-Kältemittel
-
✅ Platzsparendes Komplettsystem
-
✅ BAFA-förderfähig, EHPA-zertifiziert
-
✅ Kühlfunktion mit serienmäßigem Pufferspeicher
-
✅ Kompatibel mit WOLF CWL-T-EXCELLENT Wohnraumlüftung
-
✅ Einfache Plug&Play-Verrohrung (PLUG&SEAL)
-
✅ Smart Home ready mit WOLF Link Home
| Abmessungen | 2400 × 1600 × 1800 mm |
|---|---|
| Gewicht | 444 kg |
| Anschlussspannung: | 400-400 V |
| Anschluss und Reglung mehrere Heizkreise möglich: | ja |
| Ansteuerung für Heizkessel Zentralheizung: | ja |
| Art der Drehzahlregelung (interne Pumpe): | automatisch durch dT gesteuert |
| Art der Optimierung: | Raumsensor |
| Art der Pumpe (interne Pumpe): | energiesparend |
| Art der Regelung: | witterungsabhängige Regelung |
| Aufstellung Gerät: | Innen- und Außenaufstellung |
| Batteriekennzeichnung Kennzeichen: | nein |
| Beschränkung max. elektrische Leistungsaufnahme: | 9 A |
| Betriebsgeräusch: | 30-60 dB(A) |
| Breite: | 1.286 mm |
| Datentransfer über Busverbindung: | ja |
| Datentransfer über Internet: | ja |
| Datentransfer über USB: | nein |
| Drehzahlregelung Pumpe (interne Pumpe): | eingebaut |
| ECHA-DB Kennzeichen: | nein |
| Energieeffizienzklasse Raumheizung: | A++ |
| Energieeffizienzklasse bei der Warmwasserbereitung: | A |
| Externe Steuerung benötigt: | nein |
| Fernbedienbar: | ja |
| Füllmenge Kältemittel: | 3 kg |
| Geeignet für Schwimmbadwasserheizung: | ja |
| Geeignet für Warmwasser: | ja |
| Geeignet für Zusatzheizung Zentralheizung: | ja |
| Geeignet für aktive Kühlung: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gewicht: | 189 kg |
| Heizleistung bei 7/35 °C nach EN 14511: | 4 kW |
| Höhe: | 979 mm |
| Kaskadierbar: | nein |
| Kühlleistung bei 35/7 °C nach EN 14511: | 3,1-8,3 kW |
| Kühlleistung bei 35/18 °C nach EN 14511: | 4,3-10 kW |
| Luftdurchsatz: | 0-3500 m³/h |
| Max. Betriebsdruck Abgabesystem: | 2 bar |
| Max. Heizungsvorlauftemperatur: | 70 °C |
| Modulationsrate: | 30-100 % |
| Modulierender Kompressor: | ja |
| Nenndurchmesser Anschluss Vorlauf und Rücklauf: | 28 mm |
| REACH Datum: | 2020-11-01 |
| REACH Kennzeichen: | nein |
| Raumtemperaturregelung: | ja |
| Regelung für Pufferspeicher: | ja |
| Rohraußendurchmesser, Anschluss Abgabesystem: | 28 mm |
| Sanftanlauf eingebaut: | ja |
| Schallleistungspegel nach EN 12102 bei 0/35 °C: | 53 dB(A) |
| Schutzart (IP): | IP24 |
| Schwimmbadregelung: | ja |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 35 °C: | 191 % |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 55 °C: | 141 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 35 °C: | 177 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 55 °C: | 135 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 35 °C: | 272 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 55 °C: | 185 % |
| Sicherung (träge): | 20 A |
| Spannungsart der Pumpe (interne Pumpe): | AC |
| Steuerung für Warmwasser integriert: | ja |
| Tiefe: | 562 mm |
| Typ Kältemittel: | R290 |
| UBA-Positivliste Kennzeichen: | nein |
| Zapfprofil: | XXL |
| Montageanleitung.pdf | Installationshinweise für Handwerker |

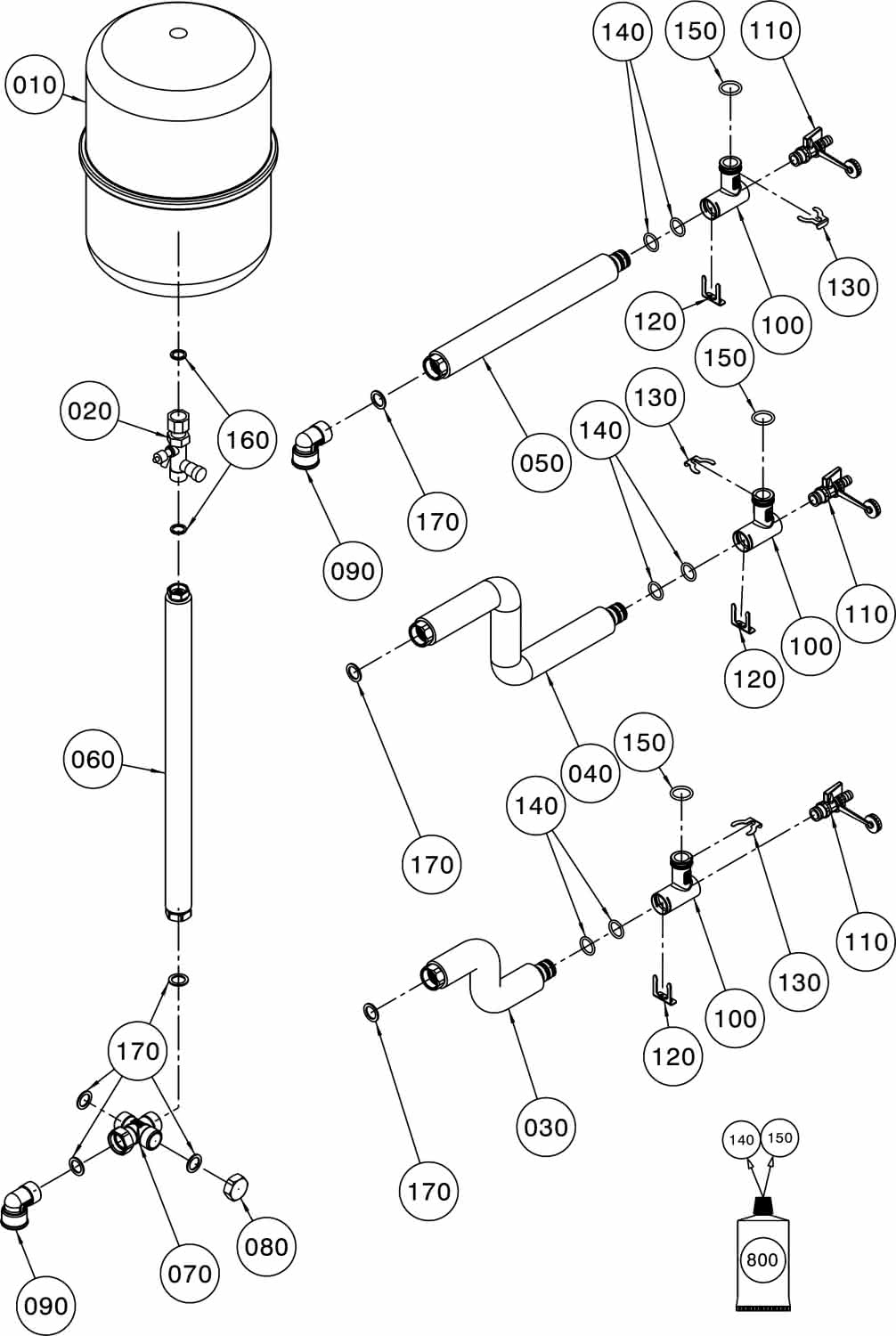

| Explosionszeichnung.jpg | Explosionszeichnung |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
