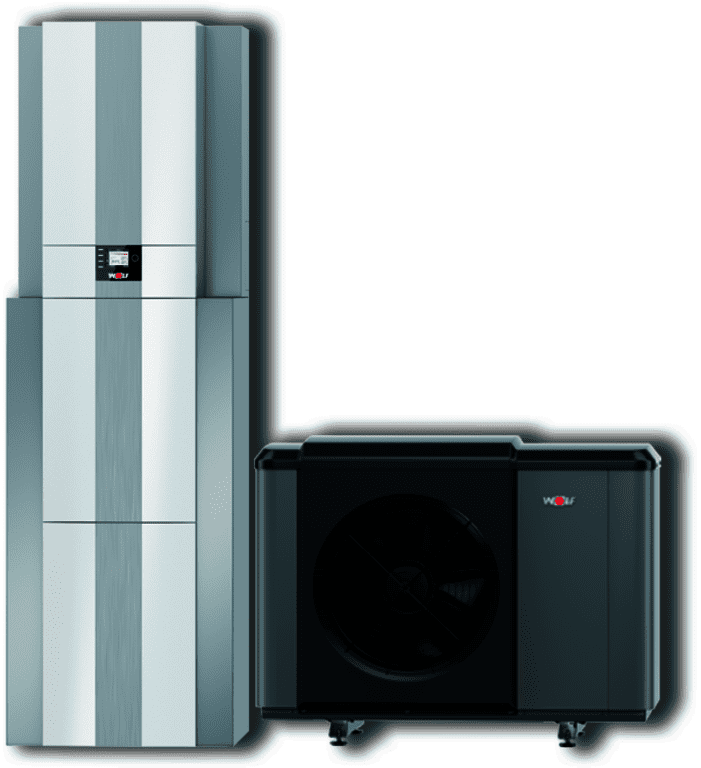

Wolf WP-Center CHC-Monoblock 10/300-50 inkl. CHA10/400V+Speicher+Puffer+BM-2
Zubehör
14.887,19 €*
%Produktinfo
🌡️ WOLF Wärmepumpencenter CHC-Monoblock 10/300-50 mit CHA10/400V, 280 l Speicher, 50 l Puffer & Regelung BM-2
Artikelnummer: 9146845
Hersteller: WOLF GmbH
Aufstellfläche: max. 0,6 m²
🧩 Kompakte Systemlösung für Heizen, Kühlen & Warmwasser
Das WOLF CHC-Monoblock 10/300-50 Wärmepumpencenter ist eine hocheffiziente, zukunftssichere Komplettlösung für Ein- und Zweifamilienhäuser.
Integriert auf minimaler Fläche befinden sich alle relevanten hydraulischen, elektrischen und regelungstechnischen Komponenten für einen leistungsstarken und nachhaltigen Wärmeerzeuger – ideal kombinierbar mit einer WOLF Wohnraumlüftung CWL-T-Excellent.
🔧 Lieferumfang:
-
1× Wärmepumpencenter CHC-Monoblock 10/300-50
-
1× Luft/Wasser-Wärmepumpe CHA-10/400V Monoblock mit R290
-
1× Warmwasserspeicher 280 l
-
1× Pufferspeicher 50 l
-
1× Bedienmodul BM-2 inkl. Außentemperaturfühler
-
1× Verrohrungsset Edelstahlwellrohr mit PLUG&SEAL
-
1× Membran-Ausdehnungsgefäß (MAG) 24 l
-
1× Kappenventil mit Entleerung
-
Fabrikat: WOLF GmbH
🔍 Highlights & Funktionen:
♨️ Wärmepumpe CHA-Monoblock mit natürlichem Kältemittel R290
-
Heizen, Kühlen und Warmwasserbereitung in einem System
-
Modulierend mit Inverter-Technologie (Leistungsbereich A7/W35: 3,5–10 kW)
-
Vorlauftemperaturen bis 70 °C im reinen Wärmepumpenbetrieb
-
2 Expansionsventile für höchste Effizienz bei Teillast
-
EHPA-zertifiziert, SG-Ready, Hybridfähig
Technik außen:
-
Scrollverdichter, Kupfer-Rippenverdampfer mit Alu-Lamellen
-
Hydrophobe Beschichtung & Metallschutzgitter
-
EC-Axialventilator mit Eulenflügel-Design (leise & effizient)
-
Nachtmodus & Schallentkopplung
-
Kältekreis gemäß Druckgeräterichtlinie 2014/68/EU
-
GWP = 3 (R290 – extrem klimafreundlich)
⚙️ Technische Leistungsdaten (Auszug):
| Betriebszustand | Heizleistung (kW) | COP |
|---|---|---|
| A7/W35 | 4,10 | 5,72 |
| A2/W35 | 5,75 | 4,65 |
| A-7/W35 | 7,95 | 2,88 |
| Kühlbetrieb | Kühlleistung (kW) | EER |
|---|---|---|
| A35/W18 | 6,01 | 5,92 |
Schallleistungspegel Außeneinheit:
-
ErP: 53 dB(A)
-
Nachtbetrieb: max. 51 dB(A)
-
Schalldruck in 3 m Abstand: ca. 34 dB(A)
🔁 Hydraulik- & Speichereinheit:
280 l Warmwasserspeicher (nach DIN 4753)
-
Emaillierter Stahl S235JR
-
3,0 m² Glattrohr-Wärmetauscher
-
PU-Hartschaumdämmung (λ = 0,024 W/mK)
-
Inkl. Magnesiumanode, Tauchhülse, Entleerung/Befüllung
50 l Pufferspeicher
-
Für Abtauvorgänge und hydraulische Systemtrennung
-
Seriengeschaltet, inkl. Überströmventil
-
Geeignet für Kühlbetrieb (18–25 °C)
Integriertes 9 kW E-Heizelement (400V)
-
Unterstützung bei Bedarf, WW-Bereitung bei tiefer Außentemperatur
-
Max. Heizwassertemperatur mit E-Heizung: 75 °C
📊 Regelung & Bedienung:
BM-2 Modul mit Farbdisplay (3,5")
-
Witterungsgeführte Vorlauftemperaturregelung
-
Zeitprogramme: Heizen, Kühlen, Warmwasser & Zirkulation
-
Eingänge: eBUS, Speicherfühler, Außenfühler, Smart Grid, 0–10 V, S0
-
Ausgänge: 2. Wärmeerzeuger, 3-Wege-Ventil, Heizkreispumpe, Zirkulation
-
Vorbereitet für WOLF Link Home / Smartset App
Integrierte Funktionen:
-
Hocheffizienz-Umwälzpumpe EEI = 0,21
-
3-Wege-Umschaltventil
-
BAFA-konformer Wärmemengenzähler
-
Drucksensor für Wassermangelwarnung
-
Sicherheitsventil 3 bar, Entlüfter, analoges Manometer
📐 Technische Abmessungen & Gewichte:
| Einheit | Maße (BxHxT, mm) | Gewicht |
|---|---|---|
| Außeneinheit | 1286 × 979 × 586 | 162 kg |
| Inneneinheit | 440 × 790 × 340 | 27 kg |
| Speicherblock | 600 × 1829 × 999 | 140 kg (WW) / 22 kg (Puffer) |
🏆 Energieeffizienzklassen:
-
Raumheizung (Niedertemperatur): A+++
-
Raumheizung (Mitteltemperatur): A++
-
Warmwasserspeicher: C
-
Pufferspeicher: A
-
NL50-Wert: 3,2 (hohe Zapfleistung)
📎 Anschlüsse & Elektrik:
-
Heizungsanschluss (Inneneinheit): DN28 Glattrohr
-
Anschlüsse Außeneinheit: G1¼" IG
-
Elektroanschluss Außeneinheit: 1NPE 230V, 50Hz / 16 A
-
Elektroanschluss E-Heizung: 3PE, 400V, 50Hz / 20 A
-
Leistungsaufnahme Verdichter: max. 4,4 kW
-
Standby-Verbrauch Steuerung: ca. 13 W
💡 Besondere Vorteile:
-
Natürliches Kältemittel R290 → zukunftssicher & förderfähig
-
Integrierte Wärmepumpenhydraulik & Regelung → geringer Montageaufwand
-
Hohe JAZ dank perfekter Komponentenabstimmung
-
Flüsterleiser Betrieb durch Nachtmodus & EC-Ventilator
-
Bereit für PV, SG & Smart Home
Optional lieferbar:
-
WOLF CWL-T-Excellent Lüftungsanlage
-
WOLF Link Home ISM-7i Modul (App-Steuerung)
| Abmessungen | 3600 × 2400 × 2050 mm |
|---|---|
| Gewicht | 429 kg |
| Anschlussspannung: | 400-400 V |
| Anschluss und Reglung mehrere Heizkreise möglich: | ja |
| Ansteuerung für Heizkessel Zentralheizung: | ja |
| Art der Drehzahlregelung (interne Pumpe): | automatisch durch dT gesteuert |
| Art der Optimierung: | Raumsensor |
| Art der Pumpe (interne Pumpe): | energiesparend |
| Art der Regelung: | witterungsabhängige Regelung |
| Aufstellung Gerät: | Innen- und Außenaufstellung |
| Batteriekennzeichnung Kennzeichen: | nein |
| Beschränkung max. elektrische Leistungsaufnahme: | 9 A |
| Betriebsgeräusch: | 30-60 dB(A) |
| Breite: | 1.286 mm |
| Datentransfer über Busverbindung: | ja |
| Datentransfer über Internet: | ja |
| Datentransfer über USB: | nein |
| Drehzahlregelung Pumpe (interne Pumpe): | eingebaut |
| ECHA-DB Kennzeichen: | nein |
| Energieeffizienzklasse Raumheizung: | A++ |
| Energieeffizienzklasse bei der Warmwasserbereitung: | A |
| Externe Steuerung benötigt: | nein |
| Fernbedienbar: | ja |
| Füllmenge Kältemittel: | 3 kg |
| Geeignet für Schwimmbadwasserheizung: | ja |
| Geeignet für Warmwasser: | ja |
| Geeignet für Zusatzheizung Zentralheizung: | ja |
| Geeignet für aktive Kühlung: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gewicht: | 189 kg |
| Heizleistung bei 7/35 °C nach EN 14511: | 4 kW |
| Höhe: | 979 mm |
| Kaskadierbar: | nein |
| Kühlleistung bei 35/7 °C nach EN 14511: | 3,1-8,3 kW |
| Kühlleistung bei 35/18 °C nach EN 14511: | 4,3-10 kW |
| Luftdurchsatz: | 0-3500 m³/h |
| Max. Betriebsdruck Abgabesystem: | 2 bar |
| Max. Heizungsvorlauftemperatur: | 70 °C |
| Modulationsrate: | 30-100 % |
| Modulierender Kompressor: | ja |
| Nenndurchmesser Anschluss Vorlauf und Rücklauf: | 28 mm |
| REACH Datum: | 2020-11-01 |
| REACH Kennzeichen: | nein |
| Raumtemperaturregelung: | ja |
| Regelung für Pufferspeicher: | ja |
| Rohraußendurchmesser, Anschluss Abgabesystem: | 28 mm |
| Sanftanlauf eingebaut: | ja |
| Schallleistungspegel nach EN 12102 bei 0/35 °C: | 53 dB(A) |
| Schutzart (IP): | IP24 |
| Schwimmbadregelung: | ja |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 35 °C: | 191 % |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 55 °C: | 141 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 35 °C: | 177 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 55 °C: | 135 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 35 °C: | 272 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 55 °C: | 185 % |
| Sicherung (träge): | 20 A |
| Spannungsart der Pumpe (interne Pumpe): | AC |
| Steuerung für Warmwasser integriert: | ja |
| Tiefe: | 562 mm |
| Typ Kältemittel: | R290 |
| UBA-Positivliste Kennzeichen: | nein |
| Zapfprofil: | XXL |
| Montageanleitung.pdf | Installationshinweise für Handwerker |

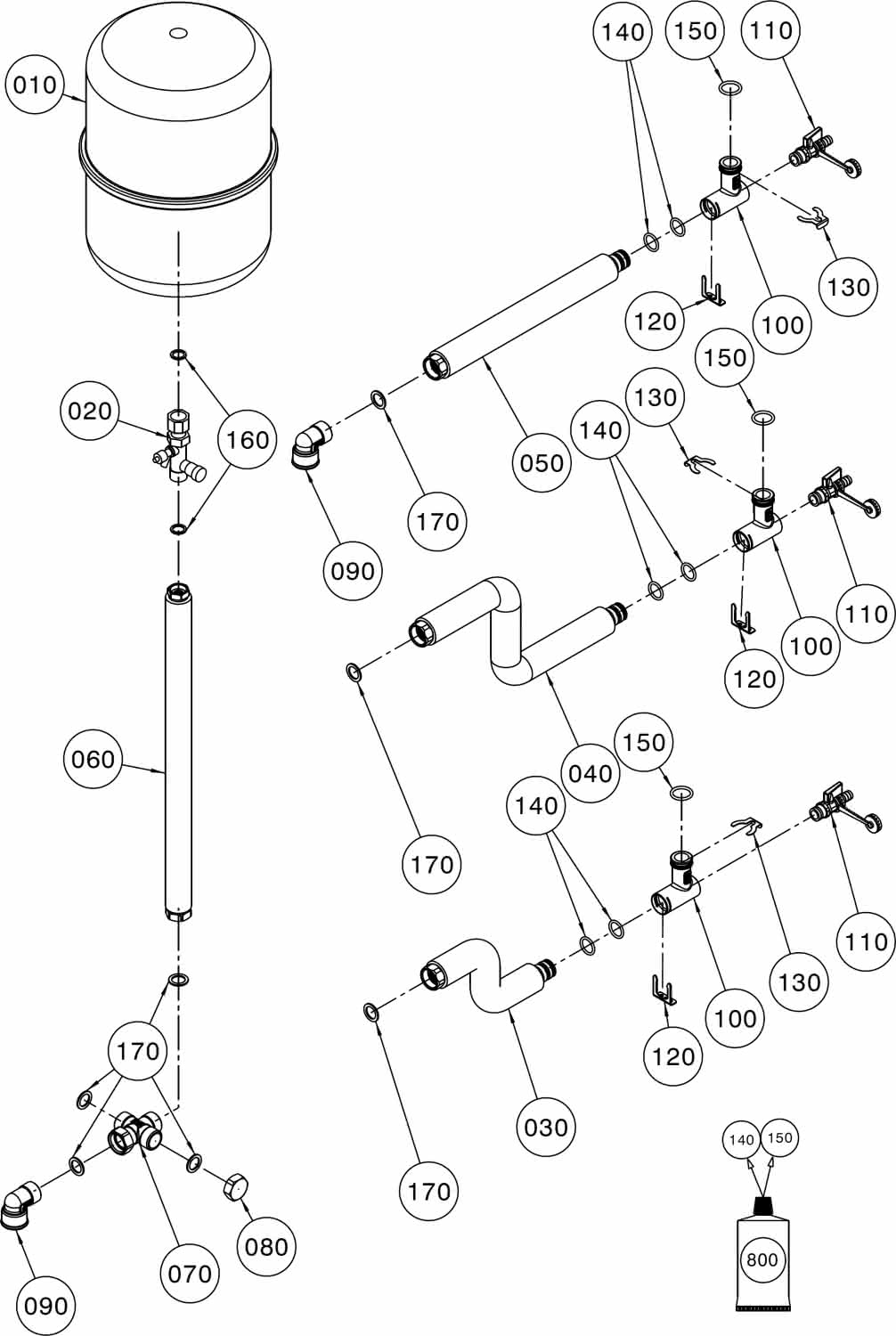

| Explosionszeichnung.jpg | Explosionszeichnung |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
