Wolf WP-Center CHC-Monoblock 10/300-50S inkl. CHA10/400V+Speicher+Puffer+BM-2
13.819,77 €*
% UVP: 25.126,85 €* (45% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
13.819,77 €*
% 25.126,85 €* (45% gespart)Produktinformationen "Wolf WP-Center CHC-Monoblock 10/300-50S inkl. CHA10/400V+Speicher+Puffer+BM-2"

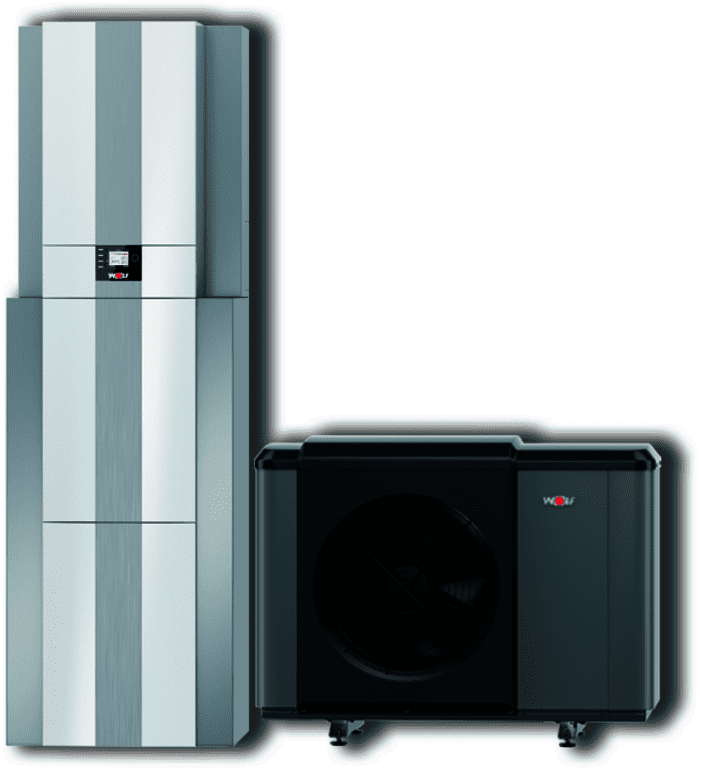

Wolf Wärmepumpencenter CHC-Monoblock 10/300-50S inklusive CHA10/400V + Speicher + Puffer + BM-2
Hersteller: Wolf GmbH
Artikelnummer: 9146848
🔥 Systemübersicht
Modularer Luft/Wasser-Wärmepumpen-Monoblock mit integrierter Inneneinheit inkl. Warmwasserspeicher und Pufferspeicher. Kombinierbar mit zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT. Geeignet für Heizen, Kühlen und Warmwasserbereitung.
📦 Paketinhalt
-
AuĂźeneinheit CHA10/400V (Monoblock)
-
Luft/Wasser Wärmepumpe mit integriertem 9 kW Elektroheizelement
-
Natürliche Kältemittel R290 (umweltfreundlich)
-
Inverter-Technologie mit stufenloser Leistungsregelung
-
Heizbetrieb bis 70 °C Vorlauftemperatur, max. 75 °C mit E-Heizelement
-
2 elektrisch gesteuerte Expansionsventile
-
Hochwertiger Rippenrohrverdampfer mit hydrophober Schutzbeschichtung
-
Schalldämmung und Nachtbetrieb möglich (Schalldruckpegel 34 dB(A) in 3 m Entfernung)
-
-
Inneneinheit
-
280 l emaillierter Warmwasserspeicher (DIN 4753, S235JR Stahl) mit 3,0 m² Glattrohrwärmetauscher, PU-Hartschaumdämmung (λ=0,024 W/mK)
-
50 l PU-Hartschaum-gedämmter Trennpufferspeicher für Abtauenergie & hydraulische Systemtrennung, geeignet für Kühlbetrieb (18–25 °C)
-
Bedienmodul BM-2 mit 3,5" Farbdisplay, AuĂźentemperaturfĂĽhler, Zeitprogrammen fĂĽr Heizen, KĂĽhlen, WW, Zirkulation
-
Edelstahlwellrohr-Verrohrung mit EPDM-Dämmung und PLUG&SEAL-Steckverbindungen
-
24 l Membran-Ausdehnungsgefäß (MAG) mit Kappenventil
-
Hoch effiziente Heizungspumpe (EEI 0,21)
-
3-Wege-Umschaltventil fĂĽr Heiz-/KĂĽhl-/Warmwasserbetrieb
-
Wärmemengenzähler nach BAFA mit Durchflusssensor
-
Sicherheits- und Steuerfunktionen (Heizwasserdrucksensor, Sicherheitsventil, EntlĂĽfter, Druckmanometer)
-
⚙️ Technische Daten Außeneinheit
| Parameter | Wert |
|---|---|
| Abmessungen (BxHxT) inkl. FĂĽĂźe | 1286 Ă— 979 Ă— 586 mm |
| Gewicht | 162 kg |
| Kältemitteltyp / GWP | R290 / 3 |
| Kompressortyp | Scroll |
| Heizleistung (A7/W35) | 4,10 kW |
| COP (A7/W35) | 5,72 |
| Leistungsbereich (A7/W35) | 3,5 - 10,0 kW |
| KĂĽhlleistung (A35/W18) | 6,01 kW |
| Schallleistungspegel (Nennleistung) | 53 dB(A) |
| Schalldruckpegel (3 m Entfernung) | 34 dB(A) |
| Temperaturbereich Heizen | +15 °C bis +70 °C |
| Max. Heizwassertemperatur | 75 °C mit E-Heizelement |
⚙️ Technische Daten Inneneinheit
| Parameter | Wert |
|---|---|
| Warmwasserspeicher | 280 l (emaillierter Stahl) |
| Pufferspeicher | 50 l |
| MAG | 24 l |
| Anschluss Vorlauf / RĂĽcklauf | DN28 (Glattrohr) |
| Elektrik Netzanschluss | 230 V / 400 V, Absicherung 16 A bzw. 20 A |
| Leistung E-Heizelement | 9 kW |
| Energieeffizienzklasse | Heizung Mitteltemperatur: A++ |
🌡️ Einsatzgrenzen & Umgebung
-
Heizbetrieb Lufttemperatur: -22 °C bis +40 °C
-
Kühlbetrieb Lufttemperatur: +10 °C bis +45 °C
-
Max. Betriebsdruck Heizkreis: 3 bar
-
Minimaler Volumenstrom zur Abtauung: 25 l/min
🛠️ Montage & Anschluss
-
AuĂźeneinheit auf Boden oder Konsole montierbar
-
Vor- und RĂĽcklaufleitungen bauseits zwischen AuĂźen- und Inneneinheit
-
Verdampferabtauung ĂĽber Kreislaufumkehr
-
Steuerung mit zahlreichen Schnittstellen (eBUS, Smart Grid, PV-Anbindung, 0–10 V externe Steuerung)
-
Vorbereitet fĂĽr WOLF Link Home (Smart Home Integration)
Downloads
| Montageanleitung.pdf | Installationshinweise fĂĽr Handwerker |

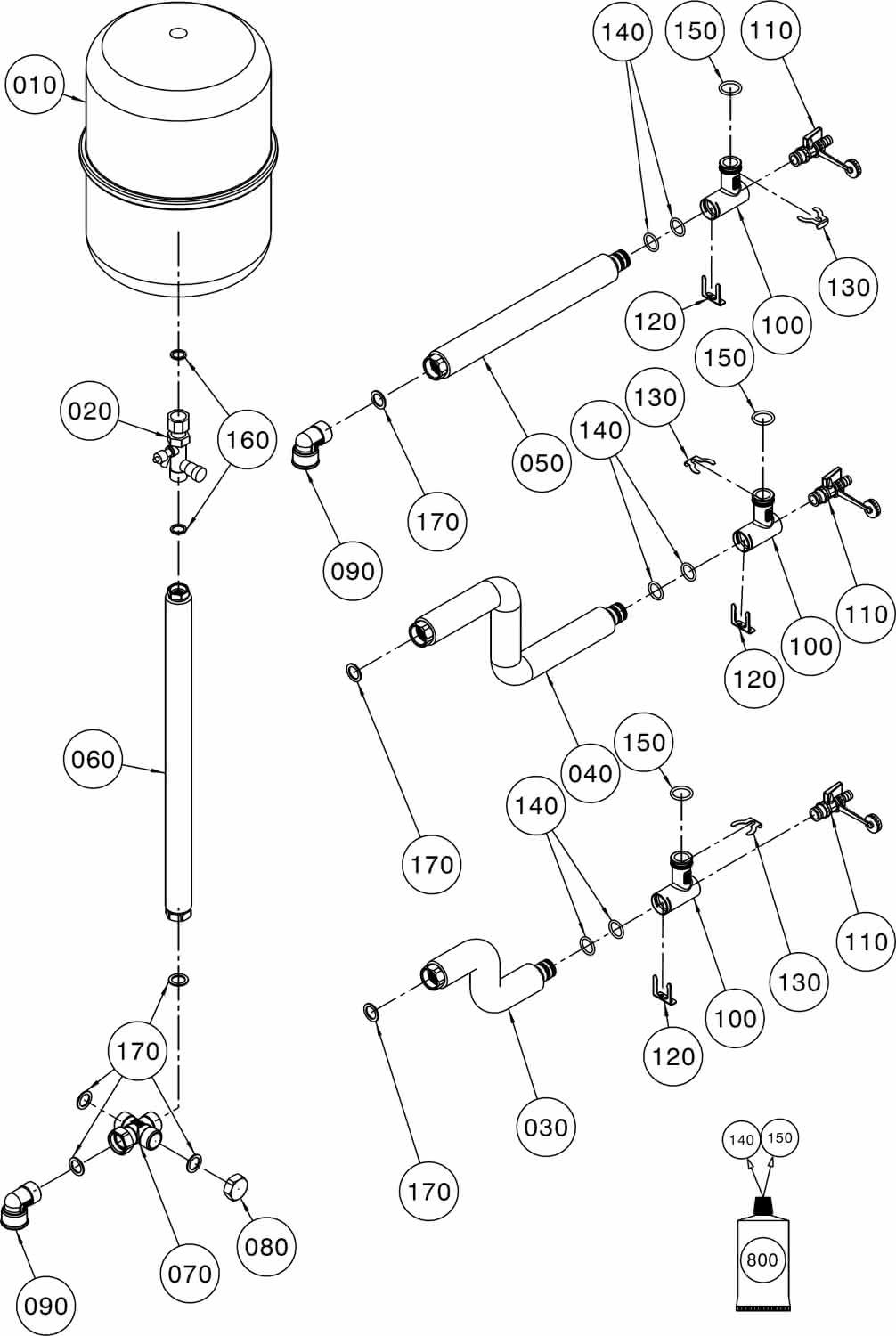

| Explosionszeichnung.jpg | Explosionszeichnung |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
Ersatzteile
FĂĽr diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
FĂĽr diesen Artikel, gibt es kein Artikel-Set.
| Anschlussspannung: | 400-400 V |
|---|---|
| Anschluss und Reglung mehrere Heizkreise möglich: | ja |
| Ansteuerung fĂĽr Heizkessel Zentralheizung: | ja |
| Art der Drehzahlregelung (interne Pumpe): | automatisch durch dT gesteuert |
| Art der Optimierung: | Raumsensor |
| Art der Pumpe (interne Pumpe): | energiesparend |
| Art der Regelung: | witterungsabhängige Regelung |
| Aufstellung Gerät: | Innen- und Außenaufstellung |
| Batteriekennzeichnung Kennzeichen: | nein |
| Beschränkung max. elektrische Leistungsaufnahme: | 9 A |
| Betriebsgeräusch: | 30-60 dB(A) |
| Breite: | 1.286 mm |
| Datentransfer ĂĽber Busverbindung: | ja |
| Datentransfer ĂĽber Internet: | ja |
| Datentransfer ĂĽber USB: | nein |
| Drehzahlregelung Pumpe (interne Pumpe): | eingebaut |
| ECHA-DB Kennzeichen: | nein |
| Energieeffizienzklasse Raumheizung: | A++ |
| Energieeffizienzklasse bei der Warmwasserbereitung: | A |
| Externe Steuerung benötigt: | nein |
| Fernbedienbar: | ja |
| Füllmenge Kältemittel: | 3 kg |
| Geeignet fĂĽr Schwimmbadwasserheizung: | ja |
| Geeignet fĂĽr Warmwasser: | ja |
| Geeignet fĂĽr Zusatzheizung Zentralheizung: | ja |
| Geeignet fĂĽr aktive KĂĽhlung: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gewicht: | 189 kg |
| Heizleistung bei 7/35 °C nach EN 14511: | 4 kW |
| Höhe: | 979 mm |
| Kaskadierbar: | nein |
| Kühlleistung bei 35/7 °C nach EN 14511: | 3,1-8,3 kW |
| Kühlleistung bei 35/18 °C nach EN 14511: | 4,3-10 kW |
| Luftdurchsatz: | 0-3500 mÂł/h |
| Max. Betriebsdruck Abgabesystem: | 2 bar |
| Max. Heizungsvorlauftemperatur: | 70 °C |
| Modulationsrate: | 30-100 % |
| Modulierender Kompressor: | ja |
| Nenndurchmesser Anschluss Vorlauf und RĂĽcklauf: | 28 mm |
| REACH Datum: | 2020-11-01 |
| REACH Kennzeichen: | nein |
| Raumtemperaturregelung: | ja |
| Regelung fĂĽr Pufferspeicher: | ja |
| RohrauĂźendurchmesser, Anschluss Abgabesystem: | 28 mm |
| Sanftanlauf eingebaut: | ja |
| Schallleistungspegel nach EN 12102 bei 0/35 °C: | 53 dB(A) |
| Schutzart (IP): | IP24 |
| Schwimmbadregelung: | ja |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 35 °C: | 191 % |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 55 °C: | 141 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 35 °C: | 177 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 55 °C: | 135 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 35 °C: | 272 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 55 °C: | 185 % |
| Sicherung (träge): | 20 A |
| Spannungsart der Pumpe (interne Pumpe): | AC |
| Steuerung fĂĽr Warmwasser integriert: | ja |
| Tiefe: | 562 mm |
| Typ Kältemittel: | R290 |
| UBA-Positivliste Kennzeichen: | nein |
| Zapfprofil: | XXL |
