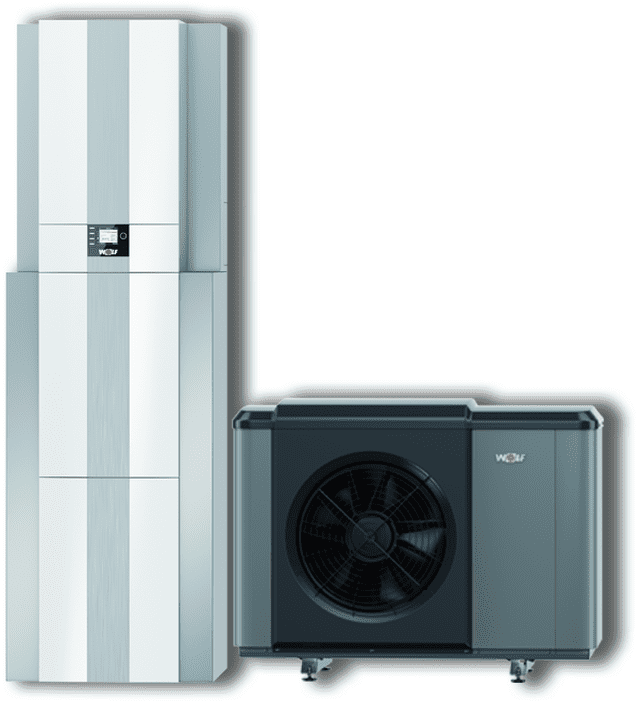

Wolf WP-Center CHC-Monoblock 10/300 inkl. CHA10/400V+WW-Speicher+BM-2

Wolf WP-Center CHC-Monoblock 10/300 mit CHA-10/400V, 280 l Warmwasserspeicher und BM-2 - Luft-Wasser-Wärmepumpen-Komplettsystem

Das Wolf WP-Center CHC-Monoblock 10/300 kombiniert die leistungsstarke Wolf CHA-10/400V Luft-Wasser-Wärmepumpe mit einem 280-Liter-Warmwasserspeicher, der Regelung über das Bedienmodul BM-2 und abgestimmten Hydraulikkomponenten. Das kompakte Wärmepumpensystem ermöglicht die energieeffiziente Beheizung von Gebäuden sowie die Warmwasserbereitung und unterstützt bei geeigneter Anlagenkonfiguration auch die Kühlung.

Die außen aufgestellte CHA-10 nutzt das natürliche Kältemittel R290 (Propan) und erreicht Vorlauftemperaturen von bis zu 70 °C im reinen Wärmepumpenbetrieb. Durch die modulierende Inverter-Technologie wird die Heizleistung innerhalb des Betriebsbereichs an den tatsächlichen Wärmebedarf angepasst. Das Wolf CHC-Monoblock 10/300 eignet sich damit für entsprechend ausgelegte Neubauten und die energetische Modernisierung bestehender Heizungsanlagen.

Vorteile des Wolf CHC-Monoblock 10/300

• Abgestimmtes Wärmepumpensystem: CHA-10 Außeneinheit, Warmwasserspeicher, Regelung und Hydraulikkomponenten als Systemlösung.
• 280 Liter Warmwasserspeicher: Integrierter Speicher zur bedarfsgerechten Trinkwassererwärmung.
• Natürliches Kältemittel R290: Propan mit niedrigem Treibhauspotenzial.
• Modulierende Inverter-Technologie: Anpassung der Wärmepumpenleistung an den aktuellen Wärmebedarf.
• Hohe Vorlauftemperaturen: Bis 70 °C im reinen Wärmepumpenbetrieb unter geeigneten Betriebsbedingungen.
• Heiz- und Kühlfunktion: Flexible Nutzung entsprechend der Anlagenplanung.
• Witterungsgeführte Regelung: Bedienmodul BM-2 mit Zeitprogrammen und Farbdisplay.
• Kompakte Innenaufstellung: Platzsparende Zusammenstellung von Speicher und Hydraulikmodul.
• Photovoltaik-Integration: Vorbereitete Schnittstellen zur Einbindung entsprechender Energiemanagementfunktionen.

Lieferumfang und Systemkomponenten

Das Wolf WP-Center CHC-Monoblock 10/300 besteht aus aufeinander abgestimmten Komponenten für Wärmeerzeugung, Warmwasserbereitung und Regelung.

• Wolf CHA-10/400V: Luft-Wasser-Monoblock-Wärmepumpe zur Außenaufstellung.
• CHC-Inneneinheit: Kompakte hydraulische Systemeinheit.
• Warmwasserspeicher SEW-2-300: 280 Liter Speicherinhalt mit emailliertem Stahlbehälter.
• Wolf BM-2: Bedienmodul mit Farbdisplay und witterungsgeführter Regelung.
• 9-kW-Elektroheizelement: Elektrische Zusatzheizung für vorgesehene Betriebszustände.
• 24-Liter-Membran-Ausdehnungsgefäß: Für den Heizkreis.
• Hocheffizienz-Umwälzpumpe: Zur Heizwasserförderung im System.
• 3-Wege-Umschaltventil: Für die hydraulische Umschaltung der vorgesehenen Betriebsarten.

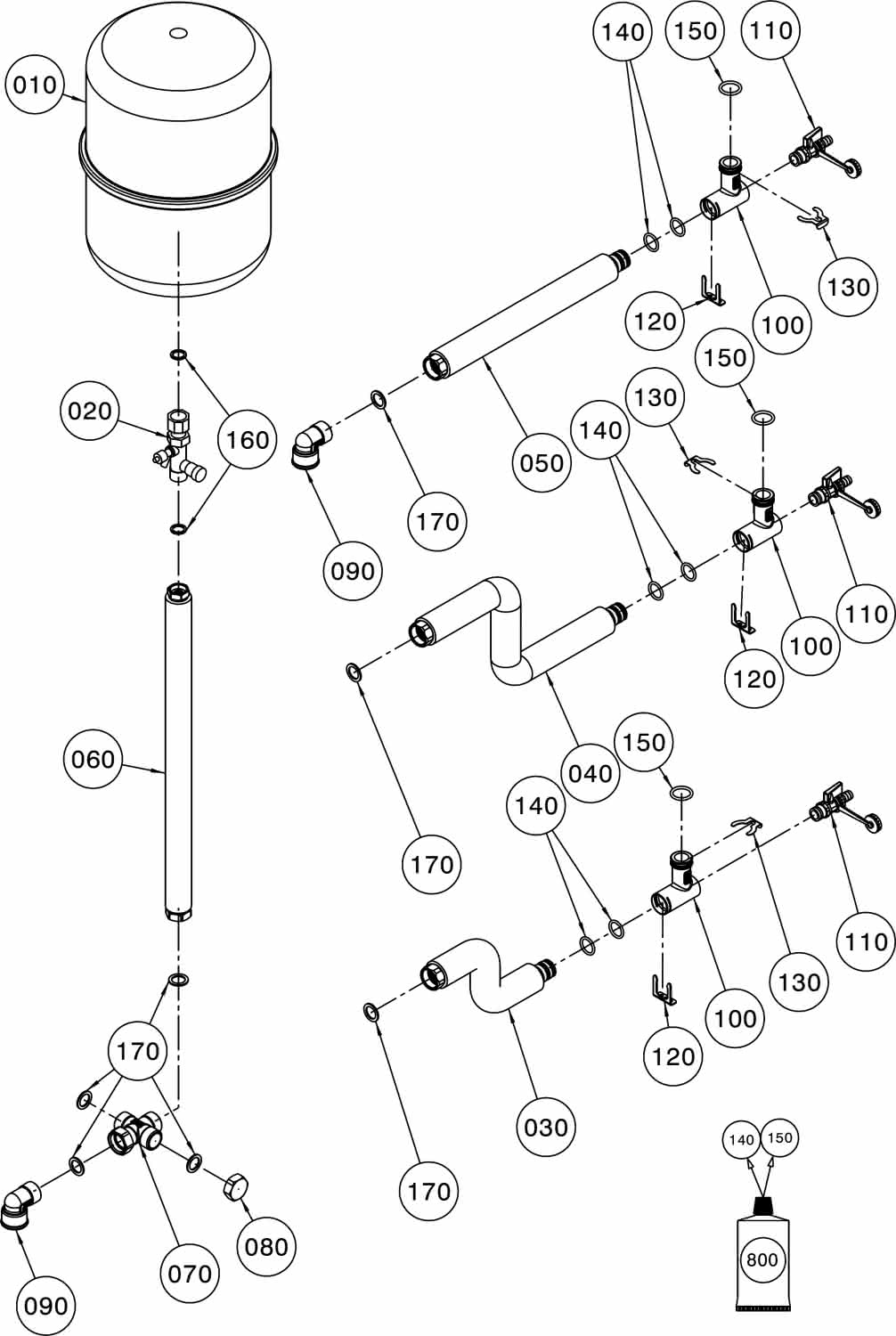

• Verrohrungsset: Edelstahlwellrohr-Verbindungen mit PLUG&SEAL-Steckverbindungen.

Wichtiger Bestellhinweis: Der genaue Lieferumfang ist anhand der Hersteller-Artikelnummer und der zugehörigen Paketstückliste zu prüfen. Die Variante CHC-Monoblock 10/300 ist von den Ausführungen 10/300-50 und 10/300-50S mit zusätzlichem Pufferspeicher zu unterscheiden. Extern benötigte Anschlussleitungen, Fundament, Elektromaterial und weiteres Anlagenzubehör sind nicht automatisch enthalten.

Technische Daten des Wolf CHC-Monoblock 10/300

Die Leistungsangaben beziehen sich auf definierte Prüfbedingungen nach EN 14511. Beispielsweise bedeutet A7/W35 eine Außenlufttemperatur von 7 °C und eine Heizwasservorlauftemperatur von 35 °C. Die tatsächliche Jahresarbeitszahl hängt von Heizlast, Vorlauftemperatur, Warmwasserbedarf und Betriebsbedingungen ab.

Wolf CHA-10 Monoblock - effiziente Luft-Wasser-Wärmepumpe mit R290

Die Wolf CHA-10/400V nutzt die in der Außenluft enthaltene Wärmeenergie und hebt diese mithilfe eines elektrisch betriebenen Kältekreislaufs auf das benötigte Temperaturniveau. Die modulierende Inverter-Technologie ermöglicht eine Anpassung der Heizleistung innerhalb des vorgesehenen Betriebsbereichs.

Als Kältemittel verwendet die CHA-10 R290 (Propan) mit einem niedrigen Treibhauspotenzial. Das Kältemittel gehört zu den natürlichen Kältemitteln und wird in modernen Wärmepumpensystemen eingesetzt. Bei Planung und Aufstellung müssen die herstellerspezifischen Sicherheits- und Schutzabstände berücksichtigt werden.

Mit Vorlauftemperaturen bis 70 °C kann die CHA-10 auch für entsprechend geplante Modernisierungen interessant sein. Ob vorhandene Heizkörper weiterverwendet werden können, hängt jedoch von deren Wärmeleistung und der erforderlichen Heizwassertemperatur ab.

280-Liter-Warmwasserspeicher für komfortable Warmwasserbereitung

Das Wolf CHC-Monoblock 10/300 verfügt über einen 280-Liter-Warmwasserspeicher SEW-2-300 aus emailliertem Stahl. Der Speicher ist mit einem Glattrohrwärmetauscher mit 3,0 m² Übertragungsfläche ausgestattet und für die Kombination mit dem Wärmepumpensystem vorgesehen.

Die PU-Hartschaumdämmung reduziert Wärmeverluste während der Speicherung. Eine Magnesiumschutzanode unterstützt den Korrosionsschutz des emaillierten Speicherbehälters.

Ob der Speicherinhalt für einen Haushalt ausreichend ist, hängt vom tatsächlichen Warmwasserbedarf, den gewünschten Temperaturen und der Anzahl gleichzeitig beziehungsweise nacheinander genutzter Entnahmestellen ab. Eine pauschale Zuordnung allein anhand der Personenzahl ist deshalb nicht ausreichend.

Wolf BM-2 - intelligente Regelung für Heizung und Warmwasser

Das integrierte Wolf Bedienmodul BM-2 ermöglicht die Regelung und Bedienung des Wärmepumpensystems. Über das 3,5-Zoll-Farbdisplay lassen sich Betriebsinformationen und vorgesehene Einstellungen übersichtlich anzeigen.

Zu den Regelungsfunktionen gehören:

• Witterungsgeführte Anpassung der Heizwassertemperatur
• Zeitprogramme für Heizung und Warmwasserbereitung
• Unterstützung geeigneter Kühlfunktionen
• Einbindung vorgesehener Zirkulationsfunktionen
• Anzeige von Betriebszuständen und Systeminformationen
• Vorbereitete Schnittstellen für zusätzliche Regelungs- und Energiemanagementfunktionen

Für die Einbindung einer Photovoltaikanlage stehen systemabhängig entsprechende Schnittstellen zur Verfügung. Zusätzliche App- und Fernzugriffsfunktionen können weitere Wolf Kommunikationsmodule erfordern. Der tatsächlich nutzbare Funktionsumfang hängt von der Systemkonfiguration ab.

Heizen, Kühlen und Warmwasser mit dem Wolf Wärmepumpencenter

Das CHC-Monoblock 10/300 kombiniert verschiedene Funktionen innerhalb eines abgestimmten Heizsystems. Im Winter übernimmt die Wärmepumpe die Wärmeversorgung des Gebäudes und die Warmwasserbereitung. Bei geeigneter hydraulischer Einbindung kann das System im Sommer außerdem zur Kühlung eingesetzt werden.

Für einen effizienten Kühlbetrieb müssen die angeschlossenen Heiz- beziehungsweise Kühlflächen geeignet sein. Insbesondere bei Flächenkühlungen ist eine entsprechende Taupunktüberwachung wichtig, um Kondensatbildung zu vermeiden.

Die integrierte Hydraulik mit Hocheffizienzpumpe und 3-Wege-Umschaltventil unterstützt die vorgesehenen Betriebsarten. Die endgültige Anlagenkonfiguration muss auf das Gebäude und die vorhandene Wärmeverteilung abgestimmt werden.

Monoblock-System mit kompakter Inneneinheit

Beim Wolf CHC-Monoblock 10/300 befindet sich der Kältekreislauf in der Außeneinheit. Zwischen Außen- und Inneneinheit verlaufen wasserführende Verbindungen. Dadurch unterscheidet sich die Installation von klassischen Split-Wärmepumpen mit Kältemittelleitungen zwischen den Geräteeinheiten.

Die kompakte Inneneinheit vereint Warmwasserspeicher und wesentliche hydraulische Komponenten. Das erleichtert die Planung des Technikraums und reduziert den Aufwand für die separate Anordnung einzelner Systembauteile.

Die Außeneinheit benötigt einen geeigneten Aufstellort. Bei der Planung sind Schallanforderungen, Kondensatabführung, Frostschutz und die Sicherheitsabstände für R290 zu berücksichtigen.

Wolf CHC-Monoblock 10/300 oder 10/300-50S?

Bei der Auswahl eines Wolf Wärmepumpencenters ist die genaue Systemvariante entscheidend. Die Bezeichnungen 10/300, 10/300-50 und 10/300-50S stehen für unterschiedliche hydraulische Ausführungen.

• CHC-Monoblock 10/300: System mit 280-Liter-Warmwasserspeicher ohne zusätzlichen integrierten 50-Liter-Pufferspeicher.
• CHC-Monoblock 10/300-50: Variante mit zusätzlichem Reihenspeicher.
• CHC-Monoblock 10/300-50S: Ausführung mit zusätzlichem Trennpufferspeicher zur hydraulischen Entkopplung.

Welche Ausführung für Ihr Heizsystem geeignet ist, hängt unter anderem von Mindestvolumenstrom, Heizkreisen, Abtauenergie und der hydraulischen Einbindung ab. Ein zusätzlicher Pufferspeicher ist nicht für jede Wärmepumpeninstallation gleichermaßen erforderlich.

Für welche Gebäude eignet sich das Wolf CHC-Monoblock 10/300?

Das Wärmepumpencenter kann sowohl für geeignete Neubauten als auch für energetisch modernisierte Bestandsgebäude infrage kommen. Besonders günstige Betriebsbedingungen ergeben sich häufig bei niedrigen Vorlauftemperaturen und einer passend dimensionierten Wärmeverteilung.

Vor der Auswahl sollten folgende Punkte geprüft werden:

• Gebäudeheizlast: Die Wärmepumpe muss zum tatsächlichen Wärmebedarf passen.
• Vorlauftemperatur: Niedrige Systemtemperaturen unterstützen einen effizienten Betrieb.
• Warmwasserbedarf: Der 280-Liter-Speicher muss zum Verbrauchsprofil passen.
• Aufstellmöglichkeiten: Geeignete Flächen für Außeneinheit und Technikraum müssen vorhanden sein.
• Hydraulik: Heizkreise, Volumenströme und gegebenenfalls zusätzliche Speicher sind zu berücksichtigen.
• Elektroinstallation: Der 400-V-Anschluss und die erforderliche Absicherung müssen fachgerecht geplant werden.

Eine professionelle Heizlastberechnung und die anschließende Systemplanung bilden die Grundlage für eine wirtschaftliche Dimensionierung.

Installation und benötigtes Zubehör

Das Wolf Wärmepumpencenter enthält bereits wesentliche Systemkomponenten. Dennoch müssen die konkreten Installationsbedingungen vor Ort berücksichtigt werden. Je nach Gebäude und Anlagenkonzept können zusätzliche Anschlussmaterialien, Sicherheitskomponenten, Absperrarmaturen, ein geeigneter Frostschutz sowie ergänzende hydraulische Komponenten erforderlich sein.

Weitere Produkte und passende Systemkomponenten finden Sie in unserem Wolf Sortiment. Ergänzende Produkte für Heizung und Wärmeversorgung entdecken Sie auch in der Kategorie Heizung.

Für die spätere Wartung und Instandsetzung bietet SHK Helden außerdem einen eigenen Bereich für Heizungsersatzteile. Die Eignung einzelner Komponenten muss anhand der genauen Geräteausführung und Hersteller-Artikelnummer geprüft werden.

Fördermöglichkeiten für das Wolf CHC-Monoblock 10/300

Für den Einbau einer Luft-Wasser-Wärmepumpe können abhängig vom Vorhaben öffentliche Förderprogramme infrage kommen. Ob das konkrete Wolf Wärmepumpencenter förderfähig ist und welche Förderhöhe möglich wäre, hängt von den aktuellen Förderbedingungen, den technischen Voraussetzungen und der individuellen Antragssituation ab.

Prüfen Sie die geltenden Anforderungen vor einer verbindlichen Beauftragung. Eine allgemeine Herstellerangabe oder eine frühere Listung stellt keine automatische Förderzusage dar.

Montage- und Sicherheitshinweis

Die Planung, Installation und Inbetriebnahme des Wolf CHC-Monoblock 10/300 müssen durch qualifiziertes Fachpersonal erfolgen. Insbesondere die Arbeiten an elektrischen Anschlüssen, Hydraulik, Frostschutz und der Außeneinheit mit brennbarem Kältemittel erfordern die Einhaltung der geltenden Vorschriften und Wolf Montageunterlagen.

Vor der Inbetriebnahme sind die hydraulische Einbindung, die Regelungseinstellungen, die Sicherheitsfunktionen und die fachgerechte Befüllung der Anlage zu prüfen.

Häufige Fragen zum Wolf CHC-Monoblock 10/300

Was ist im Wolf WP-Center CHC-Monoblock 10/300 enthalten?

Das Wolf CHC-Monoblock 10/300 kombiniert eine CHA-10/400V Luft-Wasser-Wärmepumpe mit einer kompakten Inneneinheit, einem 280-Liter-Warmwasserspeicher und dem Bedienmodul BM-2. Zur Systemausstattung gehören außerdem verschiedene Hydraulikkomponenten, darunter eine Hocheffizienzpumpe, ein 3-Wege-Umschaltventil und ein Membran-Ausdehnungsgefäß. Die genaue Ausstattung sollte anhand der zugehörigen Paketstückliste geprüft werden. Externe Anschlussleitungen, Fundamentarbeiten und weitere installationsabhängige Komponenten können zusätzlich erforderlich sein.

Wie viel Heizleistung hat die Wolf CHA-10 Wärmepumpe?

Die Wolf CHA-10 besitzt einen modulierenden Leistungsbereich, der von den jeweiligen Betriebsbedingungen abhängt. Bei A2/W35 beträgt die dokumentierte Heizleistung im Nennbetrieb 5,75 kW bei einem COP von 4,65. Bei A7/W35 werden 4,10 kW und ein COP von 5,72 angegeben. Die Modellbezeichnung CHA-10 bedeutet daher nicht, dass die Wärmepumpe unter sämtlichen Bedingungen konstant 10 kW Heizleistung liefert. Für die richtige Dimensionierung ist eine Heizlastberechnung erforderlich.

Reicht der 280-Liter-Warmwasserspeicher für eine Familie?

Der integrierte 280-Liter-Speicher bietet eine großzügige Grundlage für die Warmwasserbereitung. Ob er den tatsächlichen Bedarf eines Haushalts deckt, hängt jedoch von mehreren Faktoren ab. Dazu gehören die Anzahl der Nutzer, das Dusch- und Badeverhalten, gleichzeitig genutzte Zapfstellen, die eingestellte Warmwassertemperatur und die Nachladeleistung der Wärmepumpe. Eine pauschale Empfehlung ausschließlich anhand der Personenzahl wäre deshalb nicht zuverlässig. Der Warmwasserbedarf sollte im Rahmen der Anlagenplanung berücksichtigt werden.

Kann das Wolf CHC-Monoblock 10/300 auch kühlen?

Ja, das System unterstützt neben der Heiz- und Warmwasserfunktion auch einen Kühlbetrieb. Voraussetzung ist eine dafür geeignete hydraulische Einbindung und Wärmeverteilung. Beispielsweise können geeignete Flächenheiz- und Kühlsysteme zur Temperierung genutzt werden. Dabei muss insbesondere sichergestellt werden, dass keine unzulässige Kondensatbildung entsteht. Ob und in welchem Umfang eine bestehende Installation zum Kühlen verwendet werden kann, sollte ein Fachbetrieb anhand der konkreten Systembedingungen prüfen.

Was ist der Unterschied zwischen CHC-Monoblock 10/300 und 10/300-50S?

Beide Systeme basieren auf der Wolf CHA-10/400V und verfügen über einen 280-Liter-Warmwasserspeicher. Die Ausführung CHC-Monoblock 10/300 besitzt jedoch keinen zusätzlichen integrierten 50-Liter-Pufferspeicher. Bei der Variante 10/300-50S ist ein entsprechender Trennpufferspeicher zur hydraulischen Entkopplung vorgesehen. Dieser kann abhängig vom Anlagenkonzept bei der Sicherstellung erforderlicher Volumenströme und der Bereitstellung von Abtauenergie eine Rolle spielen. Welche Variante benötigt wird, richtet sich nach der konkreten Heizungsplanung.
