Danfoss DSE1 Midi, FKS Nbg, Anschluss re 20 kW, PN25, wandhängend, TV max 140C

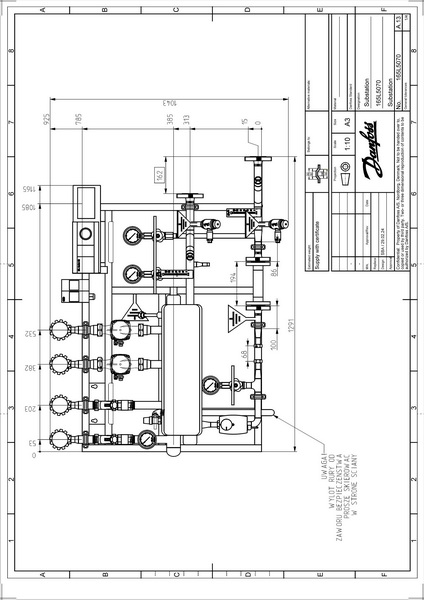

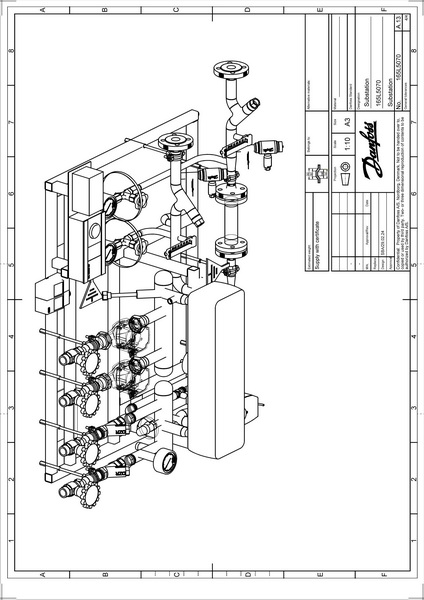

Danfoss Fernwärmestation Typ: DSE1 MIDI IB025-025-S125-00-DE Station nach TAB FW Nürnberg Datenblatt 3 geplant, gefertigt und zugelassen. Fernwärmeanschluss von rechts: Auslegungsspezifikation Technische Daten Primär: Max. Auslegungstemperatur ( C ) 140.0 Max. Auslegungsdruck ( bar ) 22.0 Druckstufe PN ( bar ) 25 Druckverlust gesamt ( bar ) 0.09 Sekundär: Max. Auslegungstemperatur ( C ) 95.0 Max. Auslegungsdruck ( bar ) 3 Druckstufe PN ( bar ) 6 Anwendungsfall Heizbetrieb Leistung ( kW ) 20.0 Primär: Durchfluss ( m3/h ) 0.27 Vorlauftemperatur ( C ) 115.0 Rücklauftemperatur ( C ) 50.0 Druckverlust ( bar ) 0.01 Sekundär: Durchfluss ( m3/h ) 0.70 Vorlauftemperatur ( C ) 70.0 Rücklauftemperatur ( C ) 45.0 Druckverlust ( bar ) 0.07 Heizkreise: WT1 HK1 Heizbetrieb Leistung: 20.0 kW Vorlauftemperatur: 70.0 C Rücklauftemperatur: 48.0 C Volumenstrom: 0.80 m3/h Pumpen Restförderdruck: 0.3 bar WT1 HK2 Speicherladung Leistung: 20.0 kW Vorlauftemperatur: 70.0 C Rücklauftemperatur: 30.0 C Volumenstrom: 0.44 m3/h Pumpen Restförderdruck: 0.3 bar Ausführung Fernwärme-Kompaktstation für indirekte Betriebsweise. Geschweißte Ausführung nach EN 287 mit Spezialanstrich. Komplett auf Grundrahmen verrohrt und elektrisch verdrahtet, zum Anschluss an Fernwärmenetz und Hausanlage. Geforderte Wasserqualität gemäß AGFW-Arbeitsblatt FW 510/VdTÜV TCh 1466 bzw. nach VDI2035 (Vermeidung von Schäden an Warmwasser- Heizungsanlagen nach DIN EN 12828). Vor dem Fertigungsbeginn kann bei Bedarf eine 3-D-Zeichnung mit dem AG abgestimmt werden. Merkmale: Stabiler Rahmen aus geschlossenem Vierkantprofil über Gewinde höhenverstellbare Füße am Rahmen Rahmen und Rohre + Fittings pulverbeschichtet Die genannten Eigenschaften gelten als vereinbart. Stückliste Wärmeübertrager 1 Dichtungsloser Kompakt-Plattenwärmeaustauscher aus Edelstahl, mit Kupferlot unter Vakuum hartgelötet, einschließlich Wärmedämmung (FCKW-frei). Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. CE-geprüft Primärseite, DN25, PN25, Stahl, bestehend aus: 1 Passstück für Differenzdruckregler, Pipe insert DN15 1 Röhrenanschluss (für dP-Controller), Anschluss für Impulsleitung 1 Passstück, Energiezähler, Flansch DN20, L=190 1 Regelventil, Danfoss, VM 2, kvs 1, PN25, DN15, Temp. max 150C, 3/4 Zoll, Außengewinde, Heizung 1 elektr. Stellantrieb für Regelventil, Danfoss, AMV 13, mit Sicherheitsfunktion, 230V, Langsam 1 Fühler mit Tauchhülse, Thermokon, TF25 6x50mm, L=2m. Silikon PT1000, PN25, Temp. max 180C 1 Muffe für Temperaturfühler, Muffe Fühler Wärmemengenzähler 2 Flanschanschluss, PN25, Temp. max 200C, DN25, Heizung 2 Entleerung, Danfoss, JIP-WE, PN40, DN15, Temp. max 180C, 3/4 Zoll, Kappe, Heizung 2 Tauchhülse, Tauchhülse für thermometer 2 Thermometer, Danfoss, TDL150, PN40, Aluminium galvanisiert, 0-160C, L-50mm, Klasse 2.0, DN15, Geschweißt 3 Manometer, Danfoss, M80, 0-25 bar, Durchmesser 80, Klasse 1,0, 1/2 Zoll, Außengewinde Sekundärseite für WT1: Hauptkreis, DN25, PN6, Stahl, bestehend aus: 1 Digitaler Fernheizungsregler zur witterungsgeführten Vorlauftemperaturregelung mit Rücklauftemperaturbegrenzung, in die Front eingebaut, ECL310 mit Sockel, Key A337 , Speicher- und Außentemperaturfühler 1 Fühler mit Tauchhülse, Thermokon, TF25 6x35mm, L=3m. PT1000, PN25, Temp. max 130C 1 Sicherheitsventil, WATTS Industries, max. 3 bar, 1/2 ", Innengewinde, Heizung 1 Entleerung, Oventrop, Optiflex, PN16, DN15, Temp. max 120C, Kappe, Heizung 1 Manometer, Danfoss, M80, 0-6 bar, Durchmesser 80, Klasse 1,0, 1/2 Zoll, Außengewinde 1 Spezial, Wärmedämmung DH- BOX 1 Sicherheitstemperaturwächter TR/STW, Jumo, AT220 1 Tauchhülse, Tauchhülse für termostat 2-Sensor L=200 Heizkreis-Nr. 1, DN25, PN6, Stahl, bestehend aus: 1 Pumpe, Grundfos, UPM3 25-50 AUTO L, 1x230V, 0.36, Außengewinde, 1 1/2 Zoll, PN10, Heizung 1 Absperrventil, WESA Typ 692 Rp1 rot, mit Thermometer, 640U5138 2 Thermometer, add text 1 Absperrventil, WESA Typ 692 Rp1 blau, mit Thermometer, 640U5139 1 Schmutzfänger, Danfoss, FVR-DZR (280), kvs 10, PN16, DN25, Temp. max 130C, 1 Zoll, Innengewinde 1 Rückschlagklappe, Danfoss, Socla 601, kvs 11.9, PN10, DN25, Temp. max 100C, 1 Zoll, Innengewinde Heizkreis-Nr. 2, DN25, PN6, Stahl, bestehend aus: 1 Pumpe, Grundfos, UPM3 25-50 AUTO L, 1x230V, 0.36, Außengewinde, 1 1/2 Zoll, PN10, Heizung 1 Absperrventil, WESA Typ 692 Rp1 rot, mit Thermometer, 640U5138 2 Thermometer, add text 1 Absperrventil, WESA Typ 692 Rp1 blau, mit Thermometer, 640U5139 1 Schmutzfänger, Danfoss, FVR-DZR (280), kvs 10, PN16, DN25, Temp. max 130C, 1 Zoll, Innengewinde 1 Rückschlagklappe, Danfoss, Socla 601, kvs 11.9, PN10, DN25, Temp. max 100C, 1 Zoll, Innengewinde Hersteller: Danfoss Typ: DSE1 MIDI Artikel Nr.: 165L5070Danfoss Fernwärmestation Typ: DSE1 MIDI IB025-025-S125-00-DE Station nach TAB FW Nürnberg Datenblatt 3 geplant, gefertigt und zugelassen. Fernwärmeanschluss von rechts: Auslegungsspezifikation Technische Daten Primär: Max. Auslegungstemperatur ( C ) 140.0 Max. Auslegungsdruck ( bar ) 22.0 Druckstufe PN ( bar ) 25 Druckverlust gesamt ( bar ) 0.09 Sekundär: Max. Auslegungstemperatur ( C ) 95.0 Max. Auslegungsdruck ( bar ) 3 Druckstufe PN ( bar ) 6 Anwendungsfall Heizbetrieb Leistung ( kW ) 20.0 Primär: Durchfluss ( m3/h ) 0.27 Vorlauftemperatur ( C ) 115.0 Rücklauftemperatur ( C ) 50.0 Druckverlust ( bar ) 0.01 Sekundär: Durchfluss ( m3/h ) 0.70 Vorlauftemperatur ( C ) 70.0 Rücklauftemperatur ( C ) 45.0 Druckverlust ( bar ) 0.07 Heizkreise: WT1 HK1 Heizbetrieb Leistung: 20.0 kW Vorlauftemperatur: 70.0 C Rücklauftemperatur: 48.0 C Volumenstrom: 0.80 m3/h Pumpen Restförderdruck: 0.3 bar WT1 HK2 Speicherladung Leistung: 20.0 kW Vorlauftemperatur: 70.0 C Rücklauftemperatur: 30.0 C Volumenstrom: 0.44 m3/h Pumpen Restförderdruck: 0.3 bar Ausführung Fernwärme-Kompaktstation für indirekte Betriebsweise. Geschweißte Ausführung nach EN 287 mit Spezialanstrich. Komplett auf Grundrahmen verrohrt und elektrisch verdrahtet, zum Anschluss an Fernwärmenetz und Hausanlage. Geforderte Wasserqualität gemäß AGFW-Arbeitsblatt FW 510/VdTÜV TCh 1466 bzw. nach VDI2035 (Vermeidung von Schäden an Warmwasser- Heizungsanlagen nach DIN EN 12828). Vor dem Fertigungsbeginn kann bei Bedarf eine 3-D-Zeichnung mit dem AG abgestimmt werden. Merkmale: Stabiler Rahmen aus geschlossenem Vierkantprofil über Gewinde höhenverstellbare Füße am Rahmen Rahmen und Rohre + Fittings pulverbeschichtet Die genannten Eigenschaften gelten als vereinbart. Stückliste Wärmeübertrager 1 Dichtungsloser Kompakt-Plattenwärmeaustauscher aus Edelstahl, mit Kupferlot unter Vakuum hartgelötet, einschließlich Wärmedämmung (FCKW-frei). Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. CE-geprüft Primärseite, DN25, PN25, Stahl, bestehend aus: 1 Passstück für Differenzdruckregler, Pipe insert DN15 1 Röhrenanschluss (für dP-Controller), Anschluss für Impulsleitung 1 Passstück, Energiezähler, Flansch DN20, L=190 1 Regelventil, Danfoss, VM 2, kvs 1, PN25, DN15, Temp. max 150C, 3/4 Zoll, Außengewinde, Heizung 1 elektr. Stellantrieb für Regelventil, Danfoss, AMV 13, mit Sicherheitsfunktion, 230V, Langsam 1 Fühler mit Tauchhülse, Thermokon, TF25 6x50mm, L=2m. Silikon PT1000, PN25, Temp. max 180C 1 Muffe für Temperaturfühler, Muffe Fühler Wärmemengenzähler 2 Flanschanschluss, PN25, Temp. max 200C, DN25, Heizung 2 Entleerung, Danfoss, JIP-WE, PN40, DN15, Temp. max 180C, 3/4 Zoll, Kappe, Heizung 2 Tauchhülse, Tauchhülse für thermometer 2 Thermometer, Danfoss, TDL150, PN40, Aluminium galvanisiert, 0-160C, L-50mm, Klasse 2.0, DN15, Geschweißt 3 Manometer, Danfoss, M80, 0-25 bar, Durchmesser 80, Klasse 1,0, 1/2 Zoll, Außengewinde Sekundärseite für WT1: Hauptkreis, DN25, PN6, Stahl, bestehend aus: 1 Digitaler Fernheizungsregler zur witterungsgeführten Vorlauftemperaturregelung mit Rücklauftemperaturbegrenzung, in die Front eingebaut, ECL310 mit Sockel, Key A337 , Speicher- und Außentemperaturfühler 1 Fühler mit Tauchhülse, Thermokon, TF25 6x35mm, L=3m. PT1000, PN25, Temp. max 130C 1 Sicherheitsventil, WATTS Industries, max. 3 bar, 1/2 ", Innengewinde, Heizung 1 Entleerung, Oventrop, Optiflex, PN16, DN15, Temp. max 120C, Kappe, Heizung 1 Manometer, Danfoss, M80, 0-6 bar, Durchmesser 80, Klasse 1,0, 1/2 Zoll, Außengewinde 1 Spezial, Wärmedämmung DH- BOX 1 Sicherheitstemperaturwächter TR/STW, Jumo, AT220 1 Tauchhülse, Tauchhülse für termostat 2-Sensor L=200 Heizkreis-Nr. 1, DN25, PN6, Stahl, bestehend aus: 1 Pumpe, Grundfos, UPM3 25-50 AUTO L, 1x230V, 0.36, Außengewinde, 1 1/2 Zoll, PN10, Heizung 1 Absperrventil, WESA Typ 692 Rp1 rot, mit Thermometer, 640U5138 2 Thermometer, add text 1 Absperrventil, WESA Typ 692 Rp1 blau, mit Thermometer, 640U5139 1 Schmutzfänger, Danfoss, FVR-DZR (280), kvs 10, PN16, DN25, Temp. max 130C, 1 Zoll, Innengewinde 1 Rückschlagklappe, Danfoss, Socla 601, kvs 11.9, PN10, DN25, Temp. max 100C, 1 Zoll, Innengewinde Heizkreis-Nr. 2, DN25, PN6, Stahl, bestehend aus: 1 Pumpe, Grundfos, UPM3 25-50 AUTO L, 1x230V, 0.36, Außengewinde, 1 1/2 Zoll, PN10, Heizung 1 Absperrventil, WESA Typ 692 Rp1 rot, mit Thermometer, 640U5138 2 Thermometer, add text 1 Absperrventil, WESA Typ 692 Rp1 blau, mit Thermometer, 640U5139 1 Schmutzfänger, Danfoss, FVR-DZR (280), kvs 10, PN16, DN25, Temp. max 130C, 1 Zoll, Innengewinde 1 Rückschlagklappe, Danfoss, Socla 601, kvs 11.9, PN10, DN25, Temp. max 100C, 1 Zoll, Innengewinde Hersteller: Danfoss Typ: DSE1 MIDI Artikel Nr.: 165L5070
