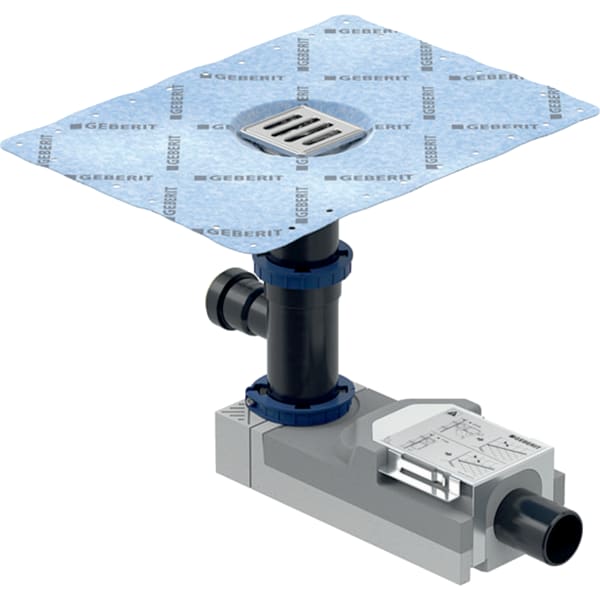

Geberit Duschbodenablauf mit Zulauf, d50
127,11 €*
% UVP: 138,16 €* (8% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
154059001
Hersteller:
Geberit
Herstellernummer:
154059001
EAN:
4025410592385
Geberit Duschbodenablauf mit Zulauf, d50
127,11 €*
% 138,16 €* (8% gespart)Produktinformationen "Geberit Duschbodenablauf mit Zulauf, d50"
Geberit Duschbodenablauf mit Zulauf
Verwendungszwecke
Verwendungszwecke
- Zum Einbau innerhalb von Gebäuden
- Zur Entwässerung bodenebener Duschen
- Für Verbundabdichtungen
- Grundkörper aus EPS zur Schallentkopplung und Geruchsverschlussaufnahme
- Dichtvlies umlaufend 10 cm, zur Anbindung von Abdichtsystemen
- Dichtvlies vormontiert
- Güteüberwacht nach EN 1253-3
- Rost in Höhe, Neigung und Versatz ausrichtbar
- Ablaufleistung (l/s): 0,8 l/s
- Sperrwasserhöhe (mm): 50 mm
- Form: quadratisch
- DN / Nennweite: 50
- d, ø / Außendurchmesser (mm): 50 mm
- d1, ø / Außendurchmesser (mm): 40 mm
- L / Länge (cm): 30 cm
- L1 / Länge (cm): 35,8 cm
- B / Breite (cm): 13 cm
- H / Höhe (cm): 9 cm
- H1 / Höhe (cm): 19-36,5 cm
- h / Höhe Teilmaß (cm): 4,2 cm
- Bauschutzdeckel mit Abzugskante
- Dünnbettaufsatz
- Kammeinsatz
- Rostträger ungestanzt mit Ausgleichsring
- Rost
- Geruchsverschluss aus PE-HD
- Abzweig 88,5° aus PE, ø 63 / 40 mm
- Befestigungsmaterial
- Distanzplatte, Stärke 2 cm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Wartungsanleitung.pdf | Informationen zur Wartung des Artikels |
| Wartungsanleitung.pdf | Informationen zur Wartung des Artikels |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss Auslass: | sonstige |
|---|---|
| Anschluss Einlässe: | sonstige |
| Anzahl der zusätzlichen Einlässe: | 1 |
| Batteriekennzeichnung Kennzeichen: | nein |
| Belastung Gitter: | 3 kN |
| Belastungsklasse nach EN 1253: | K-3 |
| ECHA-DB Kennzeichen: | nein |
| Einlässe verschlossen: | nein |
| Einstellbares Aufsatzstück: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gesamthöhe: | 365 mm |
| Gesamthöhe: | 90-90 mm |
| Gesamtlänge: | 300 mm |
| Gitter arretierbar: | nein |
| Herausnehmbarer Geruchsverschluss: | nein |
| Höhenverstellbar: | ja |
| Material Gitter: | Stahl |
| Mit Gitter: | ja |
| Nenndurchmesser Auslass: | DN 50 |
| Nenndurchmesser Einlass: | DN 40 |
| REACH Datum: | 2024-02-28 |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser Auslass: | 50 mm |
| Rohraußendurchmesser Einlass: | 40 mm |
| Sandbeschichtet: | nein |
| Sperrwasserhöhe: | 50 mm |
| Typ des Geruchsverschlusses: | Flüssigkeit |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| Verbreiterter Dichtungsflansch: | nein |
| Werkstoff Bodenablauf: | sonstige |
| Werkstoffgüte des Gitters: | Edelstahl 304 (1.4301) |
