Geberit Mepla Übergang mit Verschraubung auf PEX-Rohre NPW d16-13/16
15,28 €*
% UVP: 20,11 €* (24.02% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
611565004
Hersteller:
Geberit
Herstellernummer:
611565004
EAN:
4025416823797

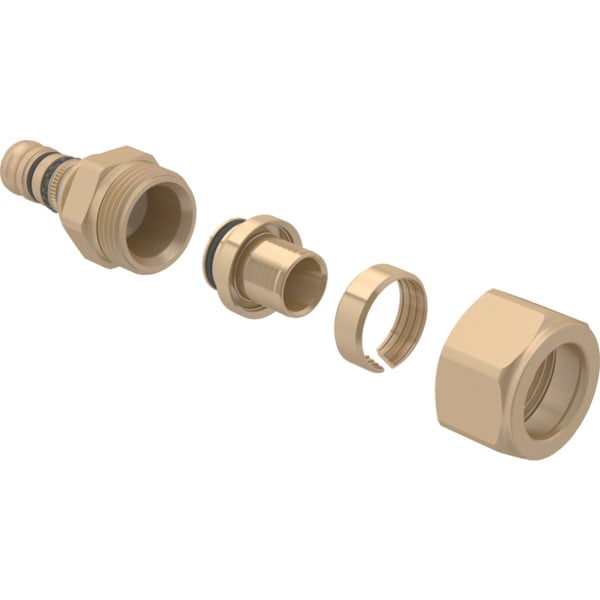

Geberit Mepla Übergang mit Verschraubung auf PEX-Rohre NPW d16-13/16
15,28 €*
% 20,11 €* (24.02% gespart)Produktinformationen "Geberit Mepla Übergang mit Verschraubung auf PEX-Rohre NPW d16-13/16"
Geberit Mepla Übergang mit Verschraubung auf PEX-Rohre NPW
Verwendungszwecke
Verwendungszwecke
- Für Kühl- und Heizungswasser mit Frostschutzmittel
- Für Kühl- und Heizungswasser ohne Frostschutzmittel
- Unverpresst undicht
- Pressnippel mit transparenter Schutzkappe
- Werkstoff: Messing CW617N
- Form: gerade

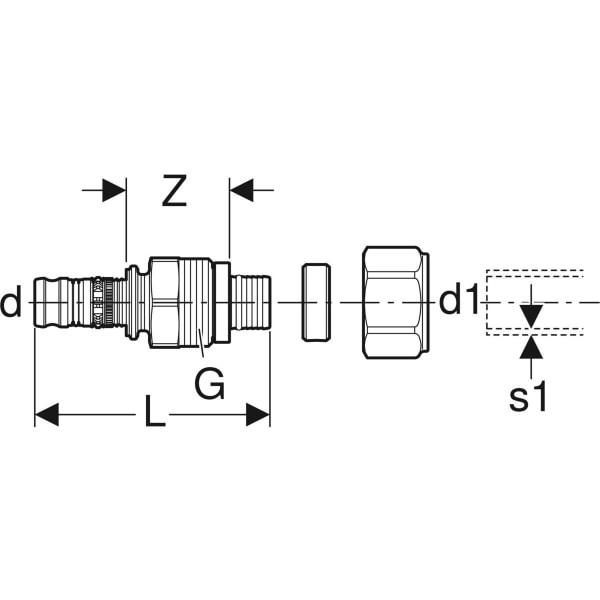

- DN / Nennweite: 12
- d, ø / Außendurchmesser (mm): 16 mm
- G / Rohrgewinde ("): 3/4 "
- d1, ø / Außendurchmesser (mm): 16 mm
- s1 / Wanddicke (mm): 1,5 mm
- s ISO / Wanddicke (für Etiketten) (mm): 2,25 mm
- L / Länge (cm): 6,8 cm
- Z / Z-Maß (cm): 2,8 cm
- Werkstoffnummer AISI-SAE (für Etiketten): C38000
- Werkstoffnummer EN (für Etiketten): CW617N
- Länge Anschluss 1 (mm): 25 mm
- Länge Anschluss 2 (mm): 43 mm
- Klemmringverschraubung
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |

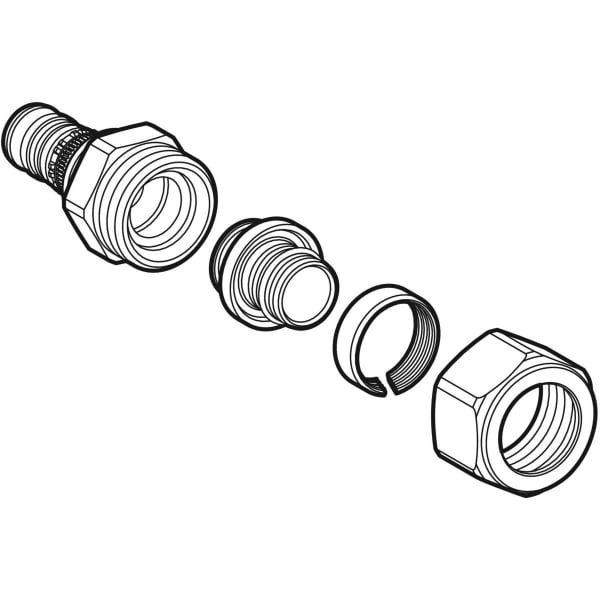

| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Schiebeende |
|---|---|
| Anschluss 2: | Klemmring, Klemmring |
| Arbeitslänge Anschluss 1: | 14 mm, 14 mm |
| Arbeitslänge Anschluss 2: | 14 mm |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Druckstufe Flansch: | PN 6, PN 6 |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | d6660684-29cb-40e2-a1aa-8ec884cb05aa |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Exzentrisch: | nein |
| FM-Prüfung: | nein |
| Form: | gerade |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | Messing, Messing, sonstige |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | sonstige, sonstige |
| Konturcode Verbindung 2: | sonstige, sonstige |
| LPCB-Prüfung: | nein |
| Länge: | 68 mm, 68 mm |
| Länge Anschluss 1: | 25 mm, 25 mm |
| Länge Anschluss 2: | 43 mm, 43 mm |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 12, DN 12 |
| Nenndurchmesser Anschluss 2: | DN 20, DN 20 |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 16 mm, 16 mm |
| Rohraußendurchmesser Anschluss 2: | 16 mm, 16 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | ja |
| Werkstoff des Anschlusses 1: | Messing |
| Werkstoff des Anschlusses 2: | Messing |
| Werkstoffgüte Anschluss 1: | CuZn39Pb3 (CW617N), CuZn40Pb2 (CW617N) |
| Werkstoffgüte Anschluss 2: | CuZn39Pb3 (CW617N) |
| Zertifiziert nach NF 545: | nein |
| Zugfest: | ja |
