Wolf Paket CHA-07/400V inkl. BM-2 inkl. BM-2, Schlammabscheider

Wolf Paket CHA-07/400V inkl. BM-2 & Schlammabscheider – Monoblock Wärmepumpe mit R290 (GWP 3)

Das Wolf Wärmepumpen-Paket CHA-07/400V kombiniert eine moderne Luft/Wasser-Monoblock-Wärmepumpe mit passender Regelung und wichtiger Hydraulik-Komponente für einen langlebigen Anlagenbetrieb. Im Set enthalten sind das Bedienmodul BM-2 inkl. Außenfühler (schwarz, WRS) sowie ein Schlammabscheider 1¼" drehbar inklusive Magnetitabscheider und Wärmedämmung. Das Paket ist damit besonders interessant für Projekte, bei denen Effizienz, Systemschutz und Bedienkomfort von Anfang an mitgedacht werden sollen.

Die CHA-Serie arbeitet mit dem natürlichen Kältemittel R290 (Propan) und einem sehr niedrigen GWP von 3. Je nach Auslegung ermöglicht die Anlage Heizen, Kühlen (Kreislaufumkehr) und die Warmwasserbereitung. Mit Vorlauftemperaturen bis 70 °C im reinen Wärmepumpenbetrieb eignet sich das System auch für anspruchsvollere Anwendungen – beispielsweise im Bestand oder bei höherem Temperaturbedarf (anwendungs- und systemabhängig).

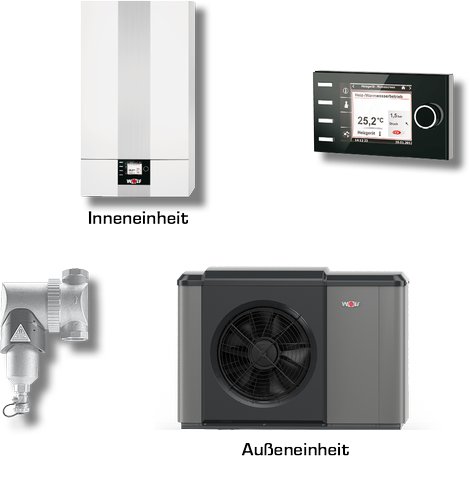

Lieferumfang – das ist im Paket enthalten

• WOLF CHA-Monoblock Wärmepumpe 07/400V inkl. 9 kW E-Heizelement (400 V)
• Bedienmodul BM-2 inkl. Außenfühler, schwarz, für Regelungssystem WRS
• Schlammabscheider 1¼" drehbar inkl. Magnetitabscheider
• Wärmedämmung für Schlammabscheider 1¼" drehbar

Ihre Vorteile auf einen Blick

• Natürliches Kältemittel R290 – niedriger GWP (3) für zukunftssichere Technik
• Heizen & Kühlen mit einem System (Kreislaufumkehr, systemabhängig)
• Vorlauftemperatur bis 70 °C im Wärmepumpenbetrieb – hohe Flexibilität in der Anwendung
• Smart-Grid- & PV-ready über Schnittstellen (systemabhängig)
• Schlamm- & Magnetitabscheidung – schützt Wärmetauscher, Ventile und Pumpen vor Schmutzpartikeln
• BM-2 inkl. Außenfühler – komfortable Bedienung und witterungsgeführte Regelung möglich
• 9 kW E-Heizelement – bedarfsgerechte Unterstützung, z. B. Spitzenlast/Backup (auslegungsabhängig)

Technische Highlights – Außeneinheit

• Stufenlose Inverterregelung für effizienten Teillastbetrieb
• EC-Ventilator (Eulenflügel) für hohe Laufruhe und Energieeffizienz
• Zwei elektronische Expansionsventile – getrennt für Heiz- und Kühlbetrieb
• Strömungsoptimierter Verdampfer mit Kupferrohr und hydrophober Schutzbeschichtung
• Scroll-Verdichter, hermetisch gekapselt (nach Druckgeräterichtlinie 2014/68/EU)
• Schallgedämmte Bauweise mit Nachtbetrieb & Metallschutzgitter (systemabhängig)
• Flexible Aufstellung auf Boden, Wand- oder Bodenkonsole (installationsabhängig)

Technische Highlights – Inneneinheit / Hydraulik

• Hocheffizienzpumpe für Heiz- & Warmwasserbetrieb (EEI 0,21)
• 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserumschaltung
• E-Heizelement 9 kW / 400 V – bedarfsgerecht geregelt
• Integrierter Wärmemengenzähler (förderfähig, anwendungsabhängig)
• Smartset-Schnittstelle für PV-Anbindung, EVU-Signal, 0–10 V Regelung u. v. m.
• Drucksensor mit Warnmeldung bei niedrigem Wasserdruck
• Hydraulikanschlüsse: DN28 (Glattrohr)

Warum ein Schlammabscheider im Wärmepumpensystem sinnvoll ist

• Reduziert Schmutzpartikel im Heizkreis und unterstützt einen stabilen Durchfluss
• Der Magnetitabscheider hilft speziell bei ferromagnetischen Partikeln (z. B. Magnetit)
• Schützt Wärmetauscher, Regelventile und Hocheffizienzpumpen – besonders relevant in Bestandsanlagen

Hinweise zur Planung & Installation

• Auslegung (Heizlast, Hydraulik, Pufferspeicher/WW-Konzept) gemäß Anlagenanforderung vornehmen.
• Für den sicheren Betrieb sind Installation, elektrische Anschlüsse (400 V/230 V) und Inbetriebnahme durch Fachpersonal erforderlich.
• Förderfähigkeit (z. B. BAFA) ist projekt- und nachweisabhängig und sollte vorab geprüft werden.

FAQ – häufige Fragen

Kann die CHA-07 auch kühlen?

Ja, die Kühlfunktion ist über Kreislaufumkehr vorgesehen (Systemauslegung und Komponenten vorausgesetzt).

Was bringt das Bedienmodul BM-2 im Paket?

Das BM-2 ermöglicht eine komfortable Bedienung der Anlage und ist zusammen mit dem Außenfühler die Basis für eine witterungsgeführte Regelung im WRS-System.

Warum ist der Schlamm- und Magnetitabscheider wichtig?

Er schützt die Anlage vor Schmutz und Magnetit, was die Betriebssicherheit erhöht und die Lebensdauer wichtiger Bauteile unterstützen kann – besonders bei Bestandsanlagen.
