Wolf Paket CHT-Monoblock Typ: CHT-07/300

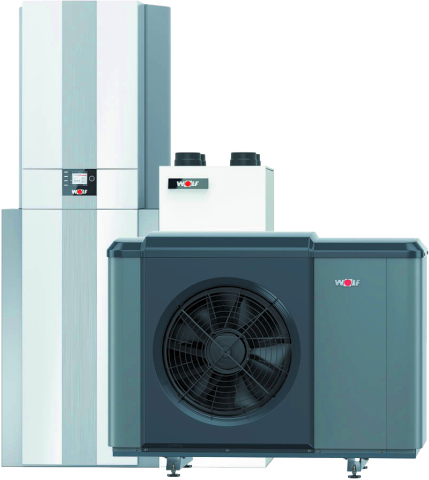

🏠 Wolf Haustechnikzentrale CHT-Monoblock Typ: CHT-07/300

Artikelnummer: 9147362W01
Modularer Wärmeerzeuger mit integrierter Wohnraumlüftung und Warmwasserbereitung

🔧 Allgemeine Systemdaten

• Kompaktanlage, alle Hauptkomponenten in einer Einheit integriert

• Max. Aufstellfläche: 1 m²

• Zentrale Wohnraumlüftung (KWL): bis 300 m³/h

• Inklusive Wärmepumpe CHA-Monoblock (Typ: CHA-07)

💨 Wohnraumlüftung

• Zu-/Abluftgerät mit Wärmerückgewinnung (WRG)

• Kunststoff-Kreuz-Gegenstromwärmetauscher

  • Wirkungsgrad bis 95 %

• Sommer-Bypass & 1 kW Vorheizregister serienmäßig

• Automatische Filterwechselanzeige

• Programmierbares Druckgleichgewicht (z. B. zur Lärmminderung)

💧 Warmwasserspeicher

• 300 l-Speicher nach DIN 4753

• Werkstoff: emaillierter Stahl S235JR

• 2,3 m² Glattrohr-Wärmetauscher

• PU-Hartschaumdämmung (λ = 0,024 W/mK)

• Magnesium-Schutzanode, Befüll-/Entleerungshahn, Tauchhülse

🔄 Wärmepumpe: CHA-Monoblock (R290)

• Leistungsbereich ca. 2–7 kW

• Kältemittel: R290 (Propan) – umweltfreundlich

• Modulierend, für Heizen, Kühlen und Warmwasser

• Max. Vorlauftemperatur:

  • 70 °C im WP-Betrieb

  • 75 °C mit 9 kW Elektroheizstab

• Inverter-Technologie

• Zwei elektrische Expansionsventile

• Scroll-Verdichter, hermetisch gekapselt

• Rippenrohrverdampfer (Kupfer/Alu), hydrophob beschichtet

• Integrierter Wärmetauscher (Edelstahl 1.4301)

• EC-Eulenflügel-Axialventilator → sehr leise & effizient

• Nachtbetrieb & Schallentkopplung

• EEK Raumheizung (Mitteltemperatur): A++

• JAZ optimiert

• Hydr. Anschlüsse unten & hinten (zubehörlos)

• Aufstellung außen, Boden oder Konsole

⚙️ Inneneinheit & Regelung

• Hocheffizienz-Umwälzpumpe EEi = 0,21

• 3-Wege-Umschaltventil für Heiz-/Kühl-/WW-Betrieb

• 9 kW E-Heizelement (400 V) integriert

• Wärmemengenzähler (BAFA-konform) mit Durchflusssensor

• Sicherheitsausstattung:

  • Heizkreis-Sicherheitsventil 3 bar

  • Man. Entlüfter, Druckmanometer

  • Kunststoff-Ablaufschlauch (Ø 19 mm)

🧠 Regelung (BM-2)

• Zentrale Steuerung für Wärmepumpe und Wohnraumlüftung

• Witterungsgeführte Regelung

• 3,5“ Farbdisplay mit Klartextanzeige

• Zeitprogramme: Heizen, Kühlen, Warmwasser, Zirkulation

• Eingänge:

  • eBUS, Speicherfühler, Außenfühler,

  • S0-Schnittstelle, Smart Grid / PV

  • 3 parametrierbare Eingänge (z. B. 0–10 V, Taupunktfühler)

• Ausgänge:

  • Heizkreispumpe, 2. Wärmeerzeuger,

  • 3-Wege-Umschaltventil Kühlbetrieb,

  • Zirkulationspumpe, 3 parametrierbare Ausgänge

• Smart-Home-fähig: vorbereitet für WOLF Link Home / Smartset

🔧 Hydraulik & Zubehör

• MAG: 24 Liter, max. 2,5 bar

• Hydraulische Anschlüsse: DN28 (Glattrohr)

• Edelstahlwellrohr-Verrohrung (1.4404) mit EPDM-Dämmung

• Plug&Seal-Steckverbindungen

• Schlammabscheider 1¼" drehbar inkl. Magnetitabscheider

• Wärmedämmung für Schlammabscheider im Lieferumfang

📦 Lieferumfang

• 1× Haustechnikzentrale CHT-07/300 inkl.:

  • Monoblock-Wärmepumpe CHA-07

  • Wohnraumlüftung KWL bis 300 m³/h

  • 300 l Warmwasserspeicher

• 1× Wärmedämmung für Schlammabscheider 1¼"

• 1× Schlammabscheider 1¼" mit Magnetitabscheider

🔄 Vergleich zu CHT-07/200
